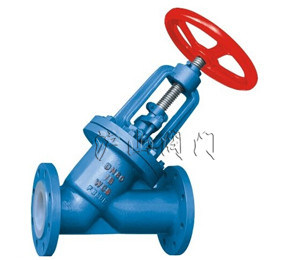

J45J/FS襯里直流式截止閥


J45J/FS襯里直流式截止閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 襯里直流式截止閥   產品型號 J45J/FS
  驅動方式 手動   連接形式 法蘭
  結構形式 直流式   密封材料 氟塑料
  壓力范圍 0.6~1.0MPa   公稱通徑 DN5-DN250
  常用材質 碳鋼、不銹鋼   技術咨詢 021-31007323



J45J/FS襯里直流式截止閥介紹

襯里直流式截止閥,閥體的流道與主流道成一斜線,這樣流動狀態的破壞程度比常規截止閥要小,因而通過不銹鋼手動閥門的壓力損失也相應的小了。

襯里直流式截止閥


設計與制造按:GB/12239
結構長度:GB/12221
法蘭連接尺寸按:GB4126.3 GB4216.4
試驗檢驗按:GB/T13927

一、J45J/FS襯里直流式截止閥性能規范



型號

公稱壓力PN(MPa)

試驗壓力PS(MPa)

適用介質

工作溫度(℃)

殼體試驗

密封試驗

J45J/FS-6

0.6

0.9

0.66

W.非腐蝕性流體
J.一般腐蝕性流體
FS.強酸堿及各種有機溶劑(溶融堿金屬及元素氟除外)

≤85
≤150

J45J/FS-10

1.0

1.5

1.1

二、J45J/FS襯里直流式截止閥主要零部件材料表



零件名稱

閥體、閥瓣

閥蓋

閥桿、閥瓣

手輪廓

材料

HT200襯氟塑料、襯橡膠

HT200襯氟塑料、襯橡膠

35襯氟塑料襯橡膠

HT200

三、J45J/FS襯里直流式截止閥主要連接尺寸及重量



型號

公稱通徑DN(mm)

尺寸

質量

L

D

D1

D

H1

b

Do

n-d



5

160

100

75

60

205

16

120

4-11

4.5



32

200

120

90

70

-

16

160

4-13.5

13







130

100

80

250

16

160

4-13.5

14



50

230

140

110

90

290

16

160

4-13.5

16.5



65

290

160

130

100

310

16

180

4-13.5





80

310

190

150

125

358

18

200

4-17.5

36







210

170

145

428

18

200

4-17.5

50



125

400

240

200

175

510

20

280

8-17.5

68



150

480

265

225

200

550

20

280

8-17.5

90



200

600

30

280

255

635

22

400

8-17.5

146



250

730

375

335

312



24



12-.17.5
