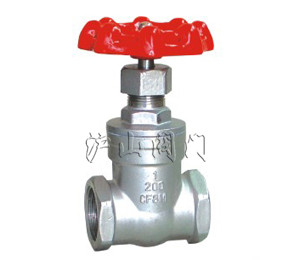

不銹鋼內螺紋閘閥|絲口閘閥|絲扣閘閥


不銹鋼內螺紋閘閥|絲口閘閥|絲扣閘閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 不銹鋼內螺紋閘閥   產品型號 Z14H、Z14W
  驅動方式 手動   連接形式 對夾、法蘭
  結構形式 單閘板   密封材料 不銹鋼
  壓力范圍 1.6~6.4MPa   公稱通徑 DN15-DN50
  常用材質 不銹鋼   技術咨詢 021-31007323


一、不銹鋼內螺紋閘閥 產品說明

1、設計制造按GB12234-89
2、結構長度按GB12221-89
3、法蘭尺寸按JB/T79-94
4、閥門檢查和試驗按GB13927

二、不銹鋼內螺紋閘閥 性能規范

型號

公稱壓力
(MPa)
實驗壓力 工作溫度(℃) 適用介質
強度(水)(Mpa) 密封(水)空氣 低壓密封空氣(Mpa)

Z14H-16C
Z14W-16P(R)

1.6

2.4

1.8

0.6

≤200

NITRICACID

硝酸類

ACETICACID

醋酸類

NITRICACID

Z14W-25P(R)

2.5

3.8

2.8

0.6

≤200

硝酸類

Z14W-40P(R)

4.0

6.0

4.4

0.6

≤200

ACETICACID

Z14W-64P(R)

6.4

9.6

7.0

0.6

≤200

醋酸類

三、不銹鋼內螺紋閘閥 主要零部件材料

序號NO.

零件名稱 材質

1

閥體

不銹鋼CF8M/CF8

2

閘板

不銹鋼CF8M/CF8

3

閥桿

不銹鋼SS316/304

4

閥蓋

不銹鋼CF8M/CF8

5

填料

聚四氟乙烯PTFE

6

止推墊片

不銹鋼SS304

7

閥桿架

不銹鋼SS316/SS304

8

填料

聚四氟乙烯PTFE

9

螺母

不銹鋼SS304

10

填料壓蓋螺母

不銹鋼SS316/SS304

11

手輪

鋁合金

12

鉻牌

13

手輪墊片

不銹鋼SS304

14

手輪螺母

不銹鋼SS304

四、不銹鋼內螺紋閘閥 主要連接尺寸及重量 單位:mm

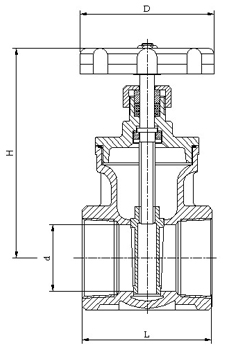

不銹鋼內螺紋閘閥 結構圖
                  不銹鋼內螺紋閘閥 結構圖


SIZE

1/2" 3/4" 1" 1 1 / 4 " 1 1 / 2 " 2"

d

15

20

25

32

38

50

H

90

97

108

120

146

163

L

55

60

65

75

85

95

D

70

70

80

80

90

100
