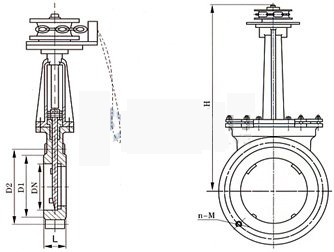

MPa
|
DN
|
L
|
D1
|
D2
|
H
|
n-M
|
MPa
|
DN
|
L
|
D1
|
D2
|
H
|
n-M
|
|
0.6
|
50
|
43
|
90
|
110
|
325
|
4-M12
|
1.0
|
50
|
50
|
100
|
125
|
325
|
4-M16
|
|
65
|
46
|
110
|
130
|
340
|
4-M12
|
65
|
50
|
120
|
145
|
340
|
4-M16
|
|
80
|
46
|
125
|
150
|
355
|
4-M16
|
80
|
50
|
135
|
160
|
355
|
4-M16
|
|
100
|
52
|
145
|
170
|
405
|
8-M16
|
100
|
50
|
155
|
180
|
405
|
8-M16
|
|
125
|
56
|
175
|
200
|
440
|
8-M16
|
125
|
50
|
185
|
210
|
440
|
8-M16
|
|
150
|
56
|
200
|
225
|
520
|
8-M16
|
150
|
60
|
210
|
240
|
520
|
8-M20
|
|
200
|
60
|
255
|
280
|
580
|
8-M16
|
200
|
60
|
265
|
295
|
580
|
8-M20
|
|
250
|
68
|
310
|
335
|
670
|
12-M16
|
250
|
70
|
320
|
350
|
670
|
12-M20
|
|
300
|
78
|
362
|
395
|
820
|
12-M20
|
300
|
80
|
368
|
400
|
820
|
12-M20
|
|
350
|
78
|
412
|
445
|
925
|
12-M20
|
350
|
90
|
428
|
460
|
925
|
16-M20
|
|
400
|
102
|
462
|
495
|
1030
|
16-M20
|
400
|
100
|
482
|
515
|
1030
|
16-M22
|
|
450
|
114
|
518
|
550
|
1180
|
16-M20
|
450
|
120
|
532
|
565
|
1180
|
20-M22
|
|
500
|
127
|
568
|
600
|
1290
|
16-M20
|
500
|
130
|
585
|
620
|
1290
|
20-M22
|

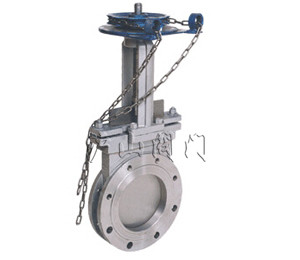

三、PZL73鏈輪對夾式刀型閘閥注意事項及其特點
刀型閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，氣動刀型閘閥只能作全開和全關,不能作調節和節流。閘板有兩個密封面,常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為50,楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板;也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板 刀型閘閥關閉時,密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封.大部手動刀型閘閥是采用強制密封的,即閥門關閉時，要依靠外力強行將閘板壓向閥座,以保證密封面的密封性。本類閥門在管道中一般應當水平安裝。
四、PZL73鏈輪對夾式刀型閘閥主要標準
(1)GB12232-89《通用閥門法蘭鏈接鐵質閘閥》
(2)GB12234-89《通用閥門法蘭和對焊連接鋼制閘閥》
(3)GB8486-87 《內螺紋連接暗桿刀形閘閥通用技術條例》
(4)GB8465.1-87《手動對夾刀型閘閥、截止閥、球閥、止回閥 基本尺寸 鐵制閘閥》
(5)JB/T53162-94《閘閥產品質量分等》
(6)JB/T5298-91《管線用鋼制平板閘閥》
(7)JB/Z243-85《閘閥靜壓壽命實驗規程》
(8)JB/TQ648-88《鐵質對夾式平板閘閥》
(9)JB/T53200-94《鐵質對價平板閘閥 產品質量分等》
(10)JB/T53242-94《鋼制平板閘閥 產品質量分等》
( 11)JB/T53324-95《銅制制平板閘閥 產品質量分等》
