產品名稱：
|

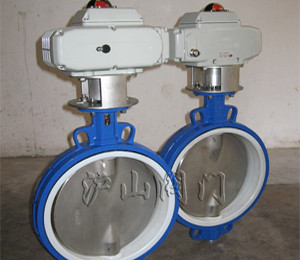

電動對夾襯氟塑料蝶閥
|
產品型號：
|
D971
|
|
驅動方式：
|
電動
|
連接形式：
|
對夾
|
|
結構形式：
|
直通式
|
密封結構：
|
軟密封
|
|
壓力范圍：
|
0.6～1.6MPa
|
公稱通徑：
|
DN40-DN1200
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
D971電動對夾襯氟塑料蝶閥介紹
設計與制造：GB12238
結構長度：GB12221
法蘭連接尺寸：GB4216、JB78、JB79
一、D971電動對夾襯氟塑料蝶閥用途
襯氟塑料蝶閥專用于控制非腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。具有強度高、耐腐蝕性能好的特點。
適用溫度：≤100℃、≤120℃、≤150℃、（可按照襯里材料）
壓力等級：0.6、1.0、1.6
二、D971電動對夾襯氟塑料蝶閥測試
襯里層：電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力：PN閥體：PN×1.5 密封：PN×1.1
三、D971電動對夾襯氟塑料蝶閥材料
上閥體：鑄鐵、碳鋼、不銹鋼
下閥體：鑄鐵、碳鋼、不銹鋼
蝶板：不銹鋼、碳鋼完全包覆氟塑料
蝶板軸：不銹鋼
閥座：PTFE、PCTFE、FEP、PFA 彈性條（墊）：Si
O型圈：Viton
氣動裝置：組合件
部件列表：1、閥體2、蝶圈3、蝶板4、四氟圈5、電動裝置
|

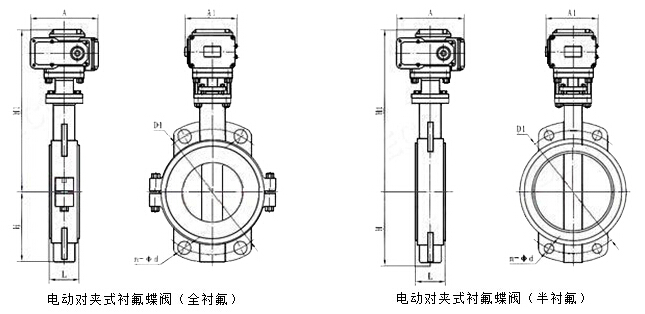

公稱通徑
|
L
mm
|
D
mm
|
D1
mm
|
D2
mm
|
n-Фd
mm
|
f
mm
|
A
mm
|
B
mm
|
|
DN
|
NPS
|
1.0
|
1.0
|
1.0
|
1.0
|
|
40
|
11/2
|
43
|
150
|
110
|
88
|
4-18
|
3
|
162
|
187
|
|
50
|
2
|
43
|
165
|
125
|
93
|
4-18
|
3
|
162
|
187
|
|
65
|
21/2
|
46
|
185
|
145
|
106
|
4-18
|
3
|
162
|
187
|
|
80
|
3
|
46
|
200
|
160
|
123
|
4-18
|
3
|
162
|
187
|
|
100
|
4
|
52
|
220
|
180
|
150
|
8-18
|
3
|
162
|
187
|
|
125
|
5
|
56
|
250
|
210
|
172
|
8-18
|
3
|
162
|
187
|
|
150
|
6
|
56
|
285
|
240
|
198
|
8-23
|
3
|
409
|
513
|
|
200
|
8
|
60
|
340
|
295
|
252
|
8-23
|
3
|
409
|
513
|
|
250
|
10
|
68
|
395
|
350
|
320
|
12-23
|
3
|
409
|
513
|
|
300
|
12
|
78
|
445
|
400
|
368
|
12-23
|
4
|
409
|
513
|
|
350
|
14
|
78
|
505
|
460
|
428
|
16-23
|
4
|
409
|
513
|
|
400
|
16
|
102
|
565
|
515
|
482
|
16-25
|
4
|
409
|
513
|
|
450
|
18
|
114
|
620
|
565
|
532
|
20-25
|
4
|
409
|
513
|
|
500
|
20
|
127
|
670
|
620
|
585
|
20-25
|
4
|
409
|
513
|
|
600
|
24
|
154
|
780
|
725
|
685
|
20-30
|
5
|
409
|
513
|
|
700
|
28
|
165
|
895
|
|
|
|
5
|
409
|
513
|
|
800
|
32
|
190
|
1010
|
|
|
|
5
|
409
|
563
|
|
900
|
36
|
203
|
1110
|
|
|
|
5
|
409
|
563
|
|
1000
|
40
|
216
|
1220
|
|
|
|
5
|
409
|
563
|
|
1200
|
48
|
254
|
1450
|
|
|
|
5
|
409
|
563
|
