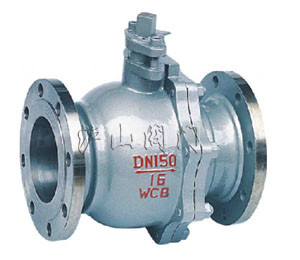

一、Q41F液化氣球閥產品概述
Q41F液化氣球閥該閥門采用成形聚四氟乙烯填料，適用于大多數高中壓燃?xì)廨斔蛨?chǎng)合，手柄操作力矩平穩，O形密封圈用來防止外部雜質進入閥門內部。并保持閥門長期密封性能，大于DN150的不銹鋼電動球閥采用蝸輪驅動。
二、Q41F液化氣球閥操作原理和結構說明
球閥通道平整光滑便于管道掃線清洗，可以輸送漿液及固體顆粒等介質。 采用PTFE(特氟隆)等材料作為密封，具有良好潤滑性和彈性，與球體摩擦系小，使用壽命長。啟閉迅速,啟閉時只需把球體轉動90°，方便而迅速。
球閥的流體阻力小,全開時球體通道、閥體通道和連接管道的截面積相等,并且成直線想通,介質流過球閥，相當于流過一段直通的管子,在各類閥門中球閥的流體阻力小。經配置有手動、蝸輪驅動、氣動、電動(防爆)可以實現遠程自動控制,能滿足用戶的各種工況使用要求。
注:≥DN200以上閥門選用Q347型固定球閥。
三、Q41F液化氣球閥主要設計參數
|
設計、制造
|
法蘭連接
|
結構長度
|
公稱通徑
|
公稱壓力
|
|
GB/T12237-89
|
JB/T79-94、GB9113-2000
|
GB12221-89
|
DN15~DN150mm
|
PN1.6、2.5、4.0MP
|
四、Q41F液化氣球閥主要性能參數
|
公稱壓力
|
殼體試驗
|
密封試驗
|
適用介質
|
適宜溫度
|
|
1.6
|
2.4
|
1.76
|
液化氣、天然氣等
|
-40~+80℃
|
|
2.5
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
五、Q41F液化氣球閥主要零件材料
|
閥體、閥蓋
|
閥桿、球體
|
密封面
|
填料
|
|
WCB/不銹鋼
|
不銹鋼
|
不銹鋼和聚四氟乙烯
|
聚四氟乙烯
|
六、Q41F液化氣球閥主要外形尺寸
公稱通徑、
DN(mm)
|
Q41F-25型主要連接尺寸和外形尺寸
|
重量
(kg)
|
|
L
|
D
|
D1
|
D2
|
Z-фd
|
H
|
b
|
f
|
Do
|
|
15
|
130
|
95
|
65
|
45
|
4-14
|
103
|
16
|
2
|
100
|
3
|
|
20
|
140
|
105
|
75
|
55
|
4-14
|
112
|
16
|
2
|
160
|
4
|
|
25
|
150
|
115
|
85
|
65
|
4-14
|
123
|
16
|
2
|
160
|
5
|
|
32
|
165
|
135
|
100
|
78
|
4-18
|
150
|
18
|
3
|
250
|
8
|
|
40
|
180
|
145
|
110
|
85
|
4-18
|
156
|
18
|
3
|
250
|
11
|
|
50
|
200
|
160
|
125
|
100
|
4-18
|
172
|
20
|
3
|
350
|
14
|
|
65
|
220
|
180
|
145
|
120
|
8-18
|
197
|
22
|
3
|
350
|
20
|
|
80
|
250
|
195
|
160
|
135
|
8-18
|
222
|
22
|
3
|
450
|
28
|
|
100
|
320
|
230
|
190
|
160
|
8-23
|
253
|
24
|
4
|
450
|
36
|
|
125
|
400
|
270
|
220
|
188
|
8-25
|
286
|
28
|
4
|
600
|
62
|
|
150
|
400
|
300
|
250
|
218
|
8-25
|
275
|
30
|
4
|
800
|
80
|
注：不銹鋼球閥尚有生產，Q41F-16(25/40)P DN15~150mm，尺寸同上表。
