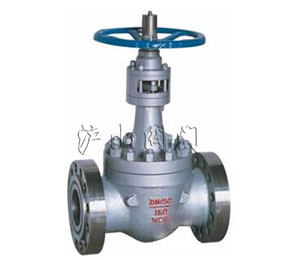

一、軌道球閥介紹

軌道球閥和閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是近年來被廣泛采用的一種新型閥門。

二、軌道球閥按結構形式劃分

一、浮動球球閥:球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。浮動球球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這種結構，廣泛用于中低壓球閥。

二、固定球球閥: 球閥的球體是固定的，受壓后不產生移動。固定球球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。為了減少球閥的操作扭矩和增加密封的可靠程度，近年來又出現了油封球閥，既在密封面間壓注特制的潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的電動球閥。

三、彈性球球閥: 球閥的球體是彈性的。球體和閥座密封圈都采用金屬材料制造，密封比壓很大，依靠介質本身的壓力已達不到密封的要求，必須施加外力。這種閥門適用于高溫高壓介質。彈性球體是在球體內壁的下端開一條彈性槽，而獲得彈性。當關閉通道時，用閥桿的楔形頭使球體漲開與閥座壓緊達到密封。在轉動球體之前先松開楔形頭，球體隨之恢復原原形，使球體與閥座之間出現很小的間隙，可以減少密封面的摩擦和操作扭矩。

三、軌道球閥設計標準

1、設計、制造按GB/12237

2、結構長度按QB/ZMV 107

3、連接法蘭JB/T79.1～79.4 GB/T9113.1～9113.4

4、閥門檢查和試驗按GB/13927

四、軌道球閥按其通道位置劃分

氣動球閥按其通道位置可分為直通式，三通式和直角式。后兩種球閥用于分配介質與改變介質的流向。球閥安裝與維護應注意以下事項：

1.要留有閥柄旋轉的位置。

2.不能用作節流。

3.帶傳動機構的球閥應直立安裝。

球閥的工作原理是靠旋轉閥芯來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。

球閥和旋塞閥是同屬一個類型的閥門，只有它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。

五、軌道球閥優點

軌道球閥在管路中主要用來做緊急切斷、分配和改變介質的流動方向。球閥是近年來被廣泛采用的一種新型閥門，它具有以下優點：

1、軌道球閥。為了達到無摩擦的操作方式，開啟閥門時，閥桿首先提升使閥球與閥座脫離，然后閥桿驅動閥球轉動到開啟位置；關閉閥門時，閥桿帶動閥球在不接觸閥座的情況下轉動，然后閥桿下降壓迫閥球緊壓在閥座上。

2、球閥采用具有固定樞軸結構的球閥，以保證閥門開關迅捷、低扭矩、易于開啟和關閉。

3、閥體結構采用頂裝式設計，以保證閥門內部零件的更換和維修可以通過拆卸閥門閥蓋進行在線修理，而不需要將閥門從管線上拆卸下來。

4、以保證閥門具有長期的、持續的緊密密封特性。閥球和閥座之間的密封不依靠介質的壓力來實現，確保閥門的密封性不受介質壓力波動的影響。

5、閥球密封面和閥座密封面采用無摩擦設計來保證閥門密封體的長壽命。閥門在開啟和關閉過程中，閥球的密封面和閥座的密封面在操作過程中始終保證不接觸，避免相互摩擦對閥球密封面和閥座密封面產生損傷而降低閥門密封性能和使用壽命。

6、閥座使用機械過盈冷壓的方式嵌入閥體，不采用焊接，螺紋或粘連的方式安裝閥座。

7、切斷球閥具備閥座免沖刷設計。在開啟和關閉閥門時，切斷閥的流通通道瞬間全開或全關，使閥門在開關過程中無高速流體局部沖蝕閥座密封面，從而進一步提高閥門的密封壽命。

8、閥球密封面采用鎳基硬質合金,哈氏合金或其它合金堆焊, 堆焊小厚度不小于1.5mm，以保證閥門在苛刻的工況下閥門的嚴密性和長久的密封壽命,。

9、閥門具備雙向密封能力，可承受雙向壓差。

10、閥門的耐火設計執行API 6FA和API 607標準。所有的閥門都是防火安全型的。

◆. 閥芯，閥座密封面為全金屬密封結構，當失火時，仍能保證密封，停止介質內漏。

◆.中法蘭處采用不銹鋼與石墨纏繞墊片，可以滿足耐火要求；

◆.填料函處設有柔性石墨填料，能夠在其它填料因火災等原因而失去效果時柔性石墨填料起到密封效果；可以滿足耐火要求；

11、閥門的閥桿通過閥桿螺母、閥蓋、閥體、球芯之間形成了電路連續導通，達到了防靜電效果。

12、為了提高閥門的可靠性、安全性以及密封能力，降低故障率，閥門低壓的氣密性不依靠閥座彈簧來實現。

13、閥桿和閥球的位置由閥桿導銷與閥桿切斷的配合來控制，為保證閥門運行的穩定性，閥桿導銷為雙導銷，而且閥桿導銷可以從外部拆卸和更換。

14、手輪或軸承的固定使用螺栓或螺母壓緊，不使用彈性卡環。

15、閥門的安裝尺寸與現有閥門一致，具有良好的互換性。

六、軌道球閥結構特點

1、 啟閉無摩擦。這一功能完全解決了傳統[wiki]閥門[/wiki]因密封面之間相互摩擦而影響密封的問題。

2、 上裝式結構。對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。

3、 單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。

4、 低扭矩設計。特殊結構設計的閥桿，只需配一個小手輪閥門就能輕松啟閉。

5、 楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。

6、 密封面的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封面成360°均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。

七、軌道球閥工作原理

軌道硬密封球閥的工作原理：凸輪的原理使得閥球在旋轉中與閥座密封面脫離，旋轉到位后再將閥球推向閥座實現密封。當閥門處于全開位置時，瞬時針轉動手輪，在閥桿螺母與止推軸承配合下，閥桿開始下降并帶動球體開始旋轉。連接轉動手輪，閥桿上的精密螺旋曲線槽軌道，與嵌于其內的導向銷相互作用，帶動球體隨閥桿不停地按順時針?lè)较蜣D(zhuǎn)動。當閥門將要關閉時，閥桿帶動球體在與閥座密封面完全無摩擦的情況下旋轉了90°。繼續轉動手輪，再次下降的閥桿通過閥桿下端的凸輪結構機械地壓迫球體，使球體密封面與閥座密封面緊密接觸，從而達到密封的目的。軌道硬密封球閥處于全關位置時逆時針轉動手輪，在閥桿螺母與止推軸承的配合下，閥桿開始上升，并帶動球體開始旋轉，。連續轉動手輪，閥桿會在向上升的同時帶動球體趨向閥座。軌道硬密封球閥將要開啟時，閥桿上的精密螺旋曲線槽軌道與嵌于其中的導向銷相互作用帶動球體在與閥座密封面完全無摩擦的情況下不停地按逆時針?lè)较蜣D(zhuǎn)動。繼續轉動手輪，當閥桿升到極限位置時，此時球也已隨閥桿倒轉了90°，閥門已處于全開位置。

軌道硬密封球閥結構特點：傳統的球閥，無論是浮動式或固定式，球體與閥座始終接觸，開關扭矩大，密封面容易損傷，軌道球論著啟閉時，球體先偏轉-δ角，然后轉動，開關全過程中球體與閥座脫離，故閥座不會被擦傷，并且啟閉扭矩小。

八、軌道球閥技術規范

設計依據Design Standard	GB	ASME
結構長度 Face to Face	JB/T7745 GB/T 12221	ASME B 16.10
連接法蘭Flanged Size	GB/T 9113 JB/T 79	ASME B16.5 MSS SP44
對焊端 Butt welding End	GB/T 12224	ASME B16.25
實驗和檢驗 Test and Inspection	JB/T 9092	API 598

注：系列閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造。

九、軌道球閥主要零件材質

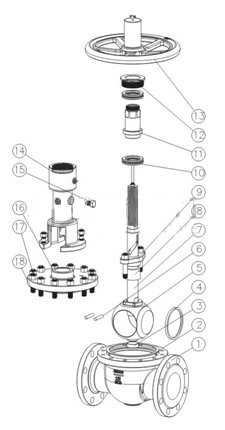

序號 No	零件名稱 Part name	材質 Material
		GB	ASTM
1	閥體 Body	WCB	A216-WCB
2	墊片 Gasket	不銹鋼+柔性石墨 Graphite + stainless steel	不銹鋼+柔性石墨 Graphite + stainless steel
3	襯套 Bushing	錫青銅+PTFE Nikealium +PTFE	錫青銅+PTFE Nikealium +PTFE
4	密封圈 Sealing ring	PTFE、STEEL	PTFE、STEEL
5	球體 Ball	WCB + H C r /STL	WCB + H C r /STL
6	銷 Pin	1Cr13	A276-410
7	閥桿 Stem	1Cr13	A182-F6a
8	填料 Packing	柔性石墨 Flexible Graphite	柔性石墨 Flexible Graphite
9	填料壓蓋 Gland	WCB	A276-WCB
10	軸承 Bearing	組合件 Assembled
11	閥桿螺母 Stem nut	ZA19-4	A439-D2C
12	壓蓋 Cover	35	ANSI C 1036
13	手輪 Hand wheel	QT400-17	QT400-17
14	支架 Yoke	WCB	A276-WCB
15	定位銷 Fitting pin	1Cr13	A276-410
16	閥蓋 bonnet	WCB	A276-WCB
17	螺母 Nut	35	A194-2H
18	螺柱 Bolt	35CrMoA	A193-B7

注：抗硫型閥門該零件的材質為GB(1Cr18Ni9)、ASTM(A276-321)
抗硫型閥門該零件的材質為GB(1Cr18Ni9、CF8+Ni.P) ASTM (A182-304、 CF8+Ni.P)
系列閥門主要零部件及密封面的材質可根據實際工況條件或用戶特殊要求設計選用。

軌道球閥QT(3、9)4(6)7F(H、Y)

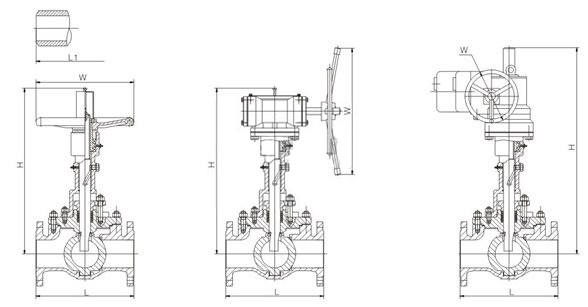

尺寸及重量    PN1.6、2.5 MPa   CLASS 150

公稱通徑		Class150		PN1.6、2.5		手動			蝸輪蝸桿傳動						電動
DN	NPS	L	L1	L	L1	H	W	Kg	H	W	蝸輪蝸桿裝置	Kg	H	W	電動裝置
															Class150 PN1.6	PN2.5	Kg
15	1/2	108	-	130	140	310	180	16	-	-	-	-	210	200	SMC-04	SMC-04	46
20	3/4	117	-	150	152	325	180	8	-	-	-	-	225	200	SMC-04	SMC-04	48
25	1	127	-	160	165	345	200	12	420	200	O型（Type）	25	230	200	SMC-04	SMC-04	52
32	11/4	140	-	180	178	360	200	16	440	200	O型（Type）	29	290	500	SMC-03	SMC-03	58
40	11/2	165	190	200	190	380	200	19	455	200	O型（Type）	41	300	500	SMC-03	SMC-03	67
50	2	178	216	230	216	385	200	28	465	200	O型（Type）	56	570	460	ZA2-5	ZA2-5	70
65	21/2	190	241	290	241	393	300	43	480	200	O型（Type）	69	625	460	ZA2-5	ZA2-5	87
80	3	203	283	310	283	402	300	58	500	300	A型（Type）	85	760	460	ZA2-20	ZA2-20	102
100	4	229	305	350	305	510	300	75	510	300	A型（Type）	130	780	460	ZA2-20	ZA2-20	119
150	6	394	457	480	457	690	400	133	680	300	A型（Type）	207	850	460	ZA2-20	ZA2-30	200
200	8	457	521	600	521	785	500	225	820	400	B型（Type）	310	840	460	ZA2-30	ZA25-40	290
250	10	533	559	730	559	995	600	345	910	400	B型（Type）	496	960	460	ZA2-30	ZA2-30	410
300	12	610	635	850	635	1183	600	440	1090	400	B型（Type）	560	990	460	ZA3-60	ZA3-690	545
350	14	686	762	980	762	1254	650	775	1330	600	C型（Type）	895	1165	460	ZA3-60	ZA3-90	880
400	16	762	838	1100	838	1565	650	833	1380	600	C型（Type）	980	1385	460	ZA3-90	ZA3-120	973
450	18	864	914	1200	914	1637	700	1110	1450	800	D型（Type）	1280	1415	460	ZA4-120	ZA3-160	1250
500	20	914	991	1250	991	1705	700	1240	1840	800	D型（Type）	1400	1490	460	ZA4-240	ZA4-240	1380
600	24	1067	1143	1450	1143	1883	800	1673	1870	800	DA型（Type）	1820	1620	458	SMC-2	SMC-2	1851
700	28	1346	1346	1346	1346	2108	800	2600	2130	800	DA型（Type）	2950	1720	458	SMC-2	SMC-3	2800
800	32	1524	1524	1524	1524	-	-	2820	-	-		-	1825/1885		SMC-3	SMC-3	2930
900	36	1727	1727	1727	1727	-	-	2950	-	-		-	2250/2300		SMC-3	SMC-4	3150

軌道球閥Track Ball ValveQ_T(3、9)4(6)7F(H、Y)

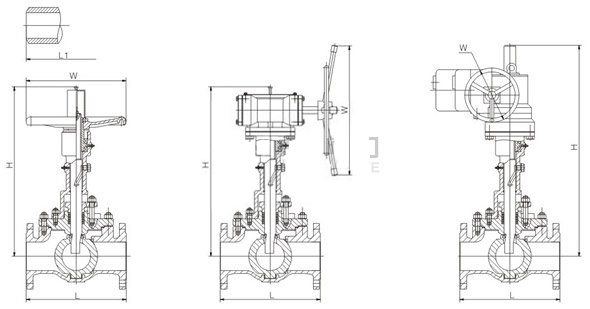

尺寸及重量   PN4.0MPa   CLASS 300

公稱通徑 Nominal Size		Class300	PN4.0MPa		手動 Hand-Operated			蝸輪蝸桿傳動 Driving of Worm Gear						電動 Electric Driving
DN	NPS	L/L1	L	L1	H	W	Kg	H	W	蝸輪蝸桿裝置 Device of Worm Gear	Kg	H	W	電動裝置 Electric Driving Device	Kg
15	1/2	140	130	140	310	180	7	-	-	-	-	215	200	SMC-04	47
20	3/4	152	150	152	325	180	9	-	-	-	-	235	200	SMC-04	49
25	1	165	160	165	345	200	13	420	200	O型（Type）	25	250	500	SMC-03	53
32	11/4	178	180	178	360	200	18	440	200	O型（Type）	32	300	305	SMC-00	60
40	11/2	190	200	190	380	200	28	455	200	O型（Type）	40	305	305	SMC-00	70
50	2	216	230	216	385	200	30	465	200	O型（Type）	55	585	460	ZA2-10	72
65	21/2	241	290	241	393	300	45	480	300	A型（Type）	70	650	460	ZA2-10	89
80	3	283	310	283	402	300	66	500	300	A型（Type）	85	775	460	ZA2-20	110
100	4	305	350	305	510	300	78	510	300	A型（Type）	105	795	460	ZA2-20	122
150	6	403/457	480	457	690	400	152	680	400	B型（Type）	185	895	460	ZA25-40	217
200	8	502/521	600	521	785	500	230	820	400	B型（Type）	280	900	460	ZA3-30	295
250	10	568/559	730	559	995	600	375	910	400	B型（Type）	410	973	460	ZA25-40	440
300	12		850	635	1183	600	446	1090	600	C型（Type）	480	1135	460	ZA3-90	551
350	14		980	762	1254	650	795	1370	600	C型（Type）	850	1302	460	ZA3-120	900
400	16	762	1100	838	1565	650	950	1430	600	C型（Type）	1020	1514	460	ZA4160	1090
450	18	864	1200	914	1637	700	1130	1450	800	D型（Type）	1210	1534	460	ZA4-240	1270
500	20	914	1250	991	1705	700	1270	1840	800	D型（Type）	1350	1625	458	SMC-2	1410
600	24	1067	1450	1143	1883	800	1713	1870	800	DA型（Type）	1780	1686	458	SMC-2	1881
700	28	1346	1346	1346	2108	800	2650	2130	800	DA型（Type）	2550	1780	610	SMC-3	2830
800	32	1524	1524	1524	-	-	2720	-	-	-	-	1940	610	SMC-4	2950
900	36	1727	1727	1727	-	-	2850	-	-	-	-	2320	610	SMC-4	3100

軌道球閥Q_T(3、9)4(6) 7F(H、Y)

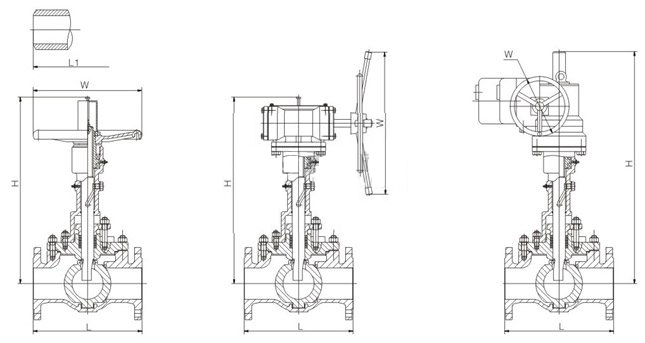

尺寸及重量   PN6.4MPa   CLASS 400

公稱通徑 Nominal Size		L	L1	手動 Hand-Operated			蝸輪蝸桿傳動 Driving of Worm Gear				電動 Electric Driving
DN	NPS			H	W	Kg	H	W	蝸輪蝸桿 裝置 Device of Worm Gear	Kg	H	W	電動裝置 Electric Driving Device	Kg
15	1/2	165	165	320	200	8	390	200	O型（Type）	25	215	500	SMC-03	48
20	3/4	190	190	340	200	11	415	200	O型（Type）	30	240	500	SMC-03	51
25	1	216	216	360	200	16	435	200	O型（Type）	45	250	500	SMC-03	56
32	11/4	229	229	370	250	21	455	200	O型（Type）	50	300	305	SMC-00	61
40	11/2	241	241	395	300	33	465	200	O型（Type）	62	305	305	SMC-00	73
50	2	292	292	430	300	36	501	200	A型（Type）	68	585	460	ZA2-10	78
65	21/2	330	330	465	400	54	535	300	A型（Type）	85	650	460	ZA2-20	96
80	3	356	356	515	500	79	575	300	A型（Type）	98	775	460	ZA2-20	123
100	4	406	406	572	600	80	625	400	B型（Type）	112	800	460	ZA2-30	124
150	6	495	495	773	600	174	790	400	B型（Type）	215	895	460	ZA25-40	239
200	8	597	597	967	650	222	900	400	B型（Type）	360	900	460	ZA25-40	387
250	10	673	673	1225	650	323	1090	600	C型（Type）	425	970	460	ZA3-60	525
300	12	762	762	1350	700	435	1350	600	C型（Type）	580	1135	460	ZA3-120	675
350	14	826	826	1490	700	954	1490	600	C型（Type）	975	1305	460	ZA3-120	1094
400	16	902	902	1590	750	1140	1640	800	D型（Type）	1280	1515	460	ZA4-240	1316
450	18	978	978	1720	750	1355	1740	800	D型（Type）	1420	1585	460	ZA4-240	1534
500	20	1054	1054	1805	800	1524	1930	800	DA型（Type）	1690	1625	610	SMC-3	1740
600	24	1232	1232	1945	800	2055	2005	800	DA型（Type）	2150	1710	610	SMC-3	2225
700	28	1397	1397	2180	800	2740	2180	800	DB型（Type）	2880	1815	610	SMC-3	2950
800	32	1651	1651	-	-	2880	-	-	-	-	1975	610	SMC-4	3120
900	36	1880	1880	-	-	3100	-	-	-	-	2370	610	SMC-4	3350

軌道球閥Q_T(3、9)4(6)7F(H、Y)

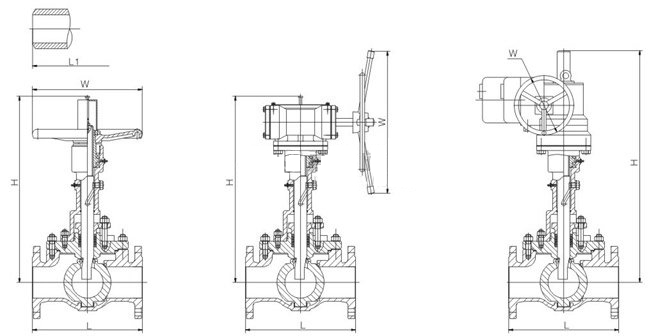

尺寸及重量   PN10.0MPa CLASS 600

公稱通徑  Nominal Size		L	L1	手動  Hand-Operated			蝸輪蝸桿傳動  Driving of Worm Gear				電動  Electric Driving
DN	NPS			H	W	Kg	H	W	蝸輪蝸桿裝置  Device of Worm Gear	Kg	H	W	電動裝置  Electric Driving Device	Kg
15	1/2	165	165	320	200	10	390	200	O型（Type）	25	230	500	SMC-03	50
20	3/4	190	190	340	200	13	415	200	O型（Type）	35	250	500	SMC-03	53
25	1	216	216	360	200	26	435	200	O型（Type）	48	300	305	SMC-00	66
32	11/4	229	229	370	250	28	455	200	O型（Type）	59	305	305	SMC-0	70
40	11/2	241	241	395	300	52	465	200	O型（Type）	76	585	305	SMC-0	94
50	2	292	292	430	300	60	501	300	A型（Type）	85	650	460	ZA2-20	104
65	21/2	330	330	465	400	86	535	300	A型（Type）	115	725	460	ZA2-20	130
80	3	356	356	515	500	103	575	300	A型（Type）	127	800	460	ZA2-30	147
100	4	432	432	572	600	110	625	400	B型（Type）	148	835	460	ZA2-30	175
150	6	559	559	773	600	287	790	400	B型（Type）	325	895	460	ZA3-60	392
200	8	660	660	967	650	520	900	400	B型（Type）	602	900	460	ZA2-60	625
250	10	787	787	1225	650	770	1090	600	C型（Type）	890	970	460	ZA3-90	910
300	12	838	838	1350	700	910	1350	600	C型（Type）	980	1135	460	ZA4-160	1090
350	14	889	889	1490	700	1045	1490	600	C型（Type）	1180	1305	460	ZA34-160	1225
400	16	991	991	1590	750	1880	1640	800	D型（Type）	1980	1515	460	ZA4-240	2060
450	18	1092	1092	1720	750	2050	1740	800	D型（Type）	2090	1585	458	SMC-2	2150
500	20	1194	1194	1805	800	2230	1930	800	DA型（Type）	2320	1625	610	SMC-3	2420
600	24	1397	1397	1945	800	2560	2005	800	DA型（Type）	2680	1710	610	SMC-3	2710
700	28	1549	1549	2180	800	2910	2180	800	DB型（Type）	3150	1815	610	SMC-4	3120
800	32	1778	1778	-	-	3050	-	-	-	-	1975	610	SMC-4	3300
900	36	2083	2083	-	-	3300	-	-	-	-	2370	610	SMC-4	3480

軌道球閥  QT(3、9)4(6)7F(H、Y)

尺寸及重量    PN15.0MPa CLASS 900

公稱通徑  Nominal Size		L	L1	手動  Hand-Operated			蝸輪蝸桿傳動  Driving of Worm Gear				電動  Electric Driving
DN	NPS			H	W	Kg	H	W	蝸輪蝸桿  裝置  Device of Worm Gear	Kg	H	W	電動裝置  Electric Driving Device	Kg
25	1	254	254	387	250	13	435	200	O型（Type）	45	300	305	SMC-00	66
32	11/4	279	279	400	250	26	490	200	O型（Type）	68	305	305	SMC-0	80
40	11/2	305	305	457	250	63	505	200	O型（Type）	95	585	305	SMC-0	103
50	2	368	368	480	300	74	560	300	A型（Type）	102	650	460	ZA2-20	116
65	21/2	419	419	500	300	108	590	300	A型（Type）	127	775	460	ZA2-20	152
80	3	381	381	560	360	129	610	300	A型（Type）	146	800	460	ZA2-30	173
100	4	457	457	575	400	138	690	400	B型（Type）	182	835	460	ZA2-30	200
150	6	610	610	780	450	372	705	400	B型（Type）	415	895	460	ZA3-60	478
200	8	737	737	980	500	650	930	600	C型（Type）	720	900	460	ZA2-60	790
250	10	838	838	1170	550	960	1130	600	C型（Type）	1020	920	460	ZA3-90	1143
300	12	965	965	1330	550	1021	1330	800	D型（Type）	1120	1135	460	ZA4-160	1200
350	14	1029	1029	1520	600	1250	1480	800	D型（Type）	1370	1305	460	ZA34-160	1430
400	16	1130	1130	1730	650	1430	1710	800	DA型（Type）	1510	1585	460	ZA4-240	1610
450	18	1219	1219	1840	700	1625	1920	800	DA型（Type）	1720	1625	456	SMC-2	1790
500	20	1321	1321	1920	800	1750	2080	800	DB型（Type）	1890	1710	610	SMC-3	1940

相關產品：

專業制造、專業服務，滬山為你創造更多價值

不斷提升服務質量，精益求精，“真誠的服務”是滬山永恒的主題。滬山嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此我廠做出如下承諾：

產品標準

產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。

售前服務

產品介紹，技術交流，非標產品設計，疑難解答

售中服務

1. 守信合同，保證及時供貨，隨時保持與客戶聯系
2. 對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。

售后服務

1. 滬山產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。
2. 產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
3. 對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。
4. 對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，一邊提高滬山的服務質量

訂貨流程

1. 客戶采購清單請傳真至 021-33321522，或來電咨詢 021-31007323。
2. 收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。
3. 具體商定：交貨期、特殊要求等事宜。

訂貨須知

1. 客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
   1. 結構長度
   2. 連接形式
   3. 公稱直徑、全通徑、縮徑、管道尺寸
   4. 運用介質及溫度、壓力范圍
   5. 實驗、檢驗標準及其他要求
2. 本場可根據客戶特殊要求配置各類驅動裝置。
3. 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
