產品名稱：
|

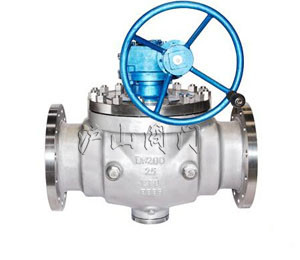

頂裝式鑄鋼球閥
|
產品型號：
|
滬山
|
|
驅動方式：
|
手動、氣動、電動
|
連接形式：
|
法蘭
|
|
結構形式：
|
彈性球球閥
|
密封結構：
|
軟密封等
|
|
壓力范圍：
|
1.6~4.0Mpa
|
公稱通徑：
|
DN2-DN24
|
|
常用材質：
|
鑄鋼
|
技術咨詢：
|
021-31007323
|
頂裝式鑄鋼球閥介紹
一、頂裝式球閥特點
頂裝式鑄鋼球閥整體式閥體設計上裝式樞軸固定支持，法蘭結構整體式樞軸固定球桿設計雙阻塞泄放功能高強度整體式球桿結構。
確保了球體的精確定位樞軸采用防吹出保護結構2組O型密封圈，加上閥桿上的防火填料結構。
有效地防止泄露防腐蝕，低摩擦系數的軸承因可鎳波紋彈簧使尼龍密封的金屬閥座向球移動。
具有進口和出口雙向密封功能性能優越的標準尼龍和PEEK閥座，確保了低壓狀態下的有效密封密封劑住入器設計，在緊急狀態下可住入密封膠，對閥桿或閥座進行密封采用獨特的閥座可縮回技術。
在線可更換球桿。閥桿密封圈金屬閥座及波紋彈簧扭矩減少到小，便于電動閥門操作球桿與閥體有效接觸的，性能優越的防靜電接地設備預置驅動裝置平臺及螺孔，隨時可裝配驅動裝置防火功能；當閥座燒壞或損壞時，金屬閥座自動貼緊球體，閥座和球體之間較小的泄漏。
Features
Size :2〞-24〞
Class :150～1500Lb
The Monolithic Cast Steel Body
Floating ＆Tunnion Mounted Ball, Full＆ Reduced Bore
Anti-static Device
Blow-out Proof Stem
Fire Safe Design
Emergency Sealant Injector
Specifications
Design ASME B16.34/API 6D
Face to Face ASME B16.10
End Flange ASME B16.5
BW End ASME B 16.25
Test API 598
Fire Safe Test API 607/API6FA
Special NACE MR-01-75
二、頂裝式鑄鋼球閥Top Entry Cast Steel Ball Valve
Material Specifications
序號
|
零件名稱
|
材質
|
|
1
|
閥體
|
A216-WCB A352-LCB A351-C8, CF8M, CF3, CF3M, Duplex
|
|
2
|
閥座彈簧
|
Inconel X-7505 SS304 SS316
|
|
3
|
閥座圈
|
ASTM A105+ENP ASTM A182-F304, F316, F316L, F6, F51
|
|
4
|
閥座
|
PTFE RPTFE PEEK PPL
|
|
5
|
球
|
ASTM A105+ENP ASTM A182-F36 F316, F316L, F6, F51
|
|
6
|
O型圈
|
NBR Viton
|
|
7
|
墊圈
|
PTFE
|
|
8
|
墊片
|
Stainless Steel+ PTFE SS316+PTFE
|
|
9
|
定位塊
|
PTFE SS304+Garphite SS316+Garphite
|
|
10
|
端蓋
|
A216-WCB A352-LCB A351-C8, CF8M, CF3, CF3M, Duplex
|
|
11
|
填料
|
PTFE Garphite
|
|
12
|
壓蓋法蘭
|
A216-WCB A351-CF8
|
|
13
|
銷子
|
1045 A182-F304, F316, F316L, F6, F51
|
|
14
|
閥桿
|
A105+ENP A182-F6, F304, F316, F316L, F304L, 17-4PH, F51
|
|
15
|
支架
|
A216-WCB
|
|
16
|
螺母
|
ASTM 194-2H, 2HM, 8,8M
|
|
17
|
螺栓
|
ASTM 194-B7,,B7M, B8,B8M
|
|
18
|
排氣閥
|
1020+ZN A182-F304, F316, F316L,
|
|
19
|
吊耳
|
1020
|
|
20
|
注脂
|
1020+ZN A182-F304, F316, F316L,
|
|
21
|
球
|
Stainless Steel
|
|
22
|
壓緊圈
|
1045+N A182-F304, F316, F316L,
|
|
23
|
閥座彈簧
|
1045+N A182-F304, F316, F316L
|
|
24
|
墊片
|
1045+N A182-F304, F316, F316L1
|
|
25
|
底座
|
A105+ENP A182-F6, F304, F316, F316L, F304L, 17-4PH, F51
|
|
26
|
墊片
|
PTFE SS304+Garphite
|
|
27
|
壓緊螺母
|
ASTM 194-2H, 8,
|
|
28
|
壓緊螺栓
|
A182-F6, F304
|
|
29
|
排污閥
|
1020+ZN A182-F304, F316, F316L,
|
頂裝式鑄鋼球閥Top Entry Cast Steel Ball Valve
Full Bore Class 150＊Gear Operated
|
Size in
|
d (mm)
|
A (mm)
|
H1 (mm)
|
H2 (mm)
|
w (mm)
|
Weight (kg)
|
|
2
|
51
|
292
|
170
|
76
|
285
|
46
|
|
3
|
76
|
356
|
210
|
95
|
285
|
83
|
|
4
|
102
|
432
|
250
|
115
|
400
|
156
|
|
6
|
152
|
559
|
265
|
140
|
400
|
256
|
|
8
|
203
|
660
|
355
|
172
|
＊400
|
453
|
|
10
|
254
|
787
|
385
|
203
|
＊600
|
522
|
|
12
|
305
|
838
|
400
|
242
|
＊600
|
747
|
|
14
|
337
|
889
|
450
|
267
|
＊600
|
959
|
|
16
|
387
|
991
|
510
|
299
|
＊600
|
1220
|
|
18
|
438
|
1092
|
565
|
318
|
＊600
|
1640
|
|
20
|
489
|
1194
|
620
|
349
|
＊600
|
2118
|
|
24
|
591
|
1397
|
680
|
407
|
＊700
|
2950
|
Full Bore Class 300
|
Size in
|
d (mm)
|
A (mm)
|
H1 (mm)
|
H2 (mm)
|
w (mm)
|
Weight (kg)
|
|
2
|
51
|
292
|
170
|
83
|
285
|
49
|
|
3
|
76
|
356
|
210
|
105
|
285
|
87
|
|
4
|
102
|
432
|
250
|
127
|
400
|
164
|
|
6
|
152
|
559
|
265
|
159
|
＊400
|
272
|
|
8
|
203
|
660
|
355
|
191
|
＊500
|
479
|
|
10
|
254
|
787
|
385
|
222
|
＊600
|
657
|
|
12
|
305
|
838
|
400
|
261
|
＊600
|
783
|
|
14
|
337
|
889
|
450
|
292
|
＊600
|
1007
|
|
16
|
387
|
991
|
510
|
324
|
＊600
|
1281
|
|
18
|
438
|
1092
|
565
|
356
|
＊700
|
1722
|
|
20
|
489
|
1194
|
620
|
388
|
＊700
|
2224
|
|
24
|
591
|
1397
|
680
|
457
|
＊760
|
3100
|
Reduced Bore Class 150
|
Sizein
|
d (mm)
|
d1 (mm)
|
A (mm)
|
H1 (mm)
|
H2 (mm)
|
w (mm)
|
Weight (kg)
|
|
2×1-1/2
|
38
|
51
|
292
|
165
|
76
|
265
|
41
|
|
3×2
|
51
|
76
|
356
|
170
|
95
|
285
|
58
|
|
4×3
|
76
|
102
|
432
|
210
|
115
|
285
|
104
|
|
6×4
|
102
|
152
|
559
|
250
|
140
|
400
|
228
|
|
8×6
|
152
|
203
|
660
|
265
|
172
|
＊400
|
320
|
|
10×8
|
203
|
254
|
787
|
355
|
203
|
＊500
|
536
|
|
12×10
|
254
|
305
|
838
|
385
|
242
|
＊600
|
685
|
|
14×12
|
305
|
337
|
889
|
400
|
267
|
＊600
|
840
|
|
16×14
|
337
|
387
|
991
|
450
|
299
|
＊600
|
1070
|
|
18×16
|
387
|
438
|
1092
|
510
|
318
|
＊600
|
1430
|
|
20×18
|
438
|
489
|
1194
|
565
|
349
|
＊700
|
1850
|
|
24×20
|
489
|
591
|
1397
|
620
|
407
|
＊700
|
2450
|
Reduced Bore Class 300
|
Sizein
|
d (mm)
|
d1 (mm)
|
A (mm)
|
H1 (mm)
|
H2 (mm)
|
w (mm)
|
Weight (kg)
|
|
2×1-1/2
|
38
|
51
|
292
|
165
|
83
|
265
|
44
|
|
3×2
|
51
|
76
|
356
|
170
|
105
|
285
|
62
|
|
4×3
|
76
|
102
|
432
|
210
|
127
|
285
|
110
|
|
6×4
|
102
|
152
|
559
|
250
|
159
|
400
|
243
|
|
8×6
|
152
|
203
|
660
|
265
|
191
|
＊400
|
343
|
|
10×8
|
203
|
254
|
787
|
355
|
222
|
＊500
|
559
|
|
12×10
|
254
|
305
|
838
|
385
|
261
|
＊600
|
725
|
|
14×12
|
305
|
337
|
889
|
400
|
292
|
＊600
|
890
|
|
16×14
|
337
|
387
|
991
|
450
|
324
|
＊600
|
1120
|
|
18×16
|
387
|
438
|
1092
|
510
|
356
|
＊600
|
1480
|
|
20×18
|
438
|
489
|
1194
|
565
|
388
|
＊700
|
1960
|
|
24×20
|
489
|
591
|
1397
|
620
|
457
|
＊760
|
2650
|
頂裝式鑄鋼球閥
Full Bore Class 600 ＊Gear Operated
|
Size in
|
d (mm)
|
A(mm)
|
H1(mm)
|
H2(mm)
|
w(mm)
|
Weight (kg)
|
|
2
|
51
|
292
|
180
|
83
|
285
|
52
|
|
3
|
76
|
356
|
220
|
105
|
285
|
92
|
|
4
|
102
|
432
|
260
|
137
|
400
|
173
|
|
6
|
152
|
559
|
275
|
175
|
＊400
|
285
|
|
8
|
203
|
660
|
370
|
210
|
＊400
|
504
|
|
10
|
254
|
787
|
398
|
254
|
＊600
|
680
|
|
12
|
305
|
838
|
410
|
280
|
＊700
|
819
|
Full Bore Class 900
Size in
|
d(mm)
|
A(mm)
|
H1(mm)
|
H2(mm)
|
w(mm)
|
Weight (kg)
|
|
2
|
51
|
368
|
190
|
108
|
760
|
60
|
|
3
|
76
|
381
|
230
|
121
|
1140
|
100
|
|
4
|
102
|
457
|
270
|
146
|
＊400
|
204
|
|
6
|
152
|
610
|
320
|
191
|
＊500
|
420
|
|
8
|
203
|
737
|
375
|
235
|
＊600
|
644
|
|
10
|
254
|
838
|
440
|
273
|
＊700
|
943
|
|
12
|
305
|
965
|
498
|
305
|
＊700
|
1295
|
Full Bore Class 1500
Size in
|
d(mm)
|
A(mm)
|
H1(mm)
|
H2(mm)
|
w(mm)
|
Weight (kg)
|
|
2
|
51
|
368
|
195
|
108
|
760
|
69
|
|
3
|
76
|
470
|
233
|
134
|
＊400
|
133
|
|
4
|
102
|
546
|
276
|
156
|
＊500
|
253
|
|
6
|
146
|
705
|
324
|
197
|
＊600
|
667
|
|
8
|
194
|
832
|
397
|
242
|
＊700
|
865
|
|
10
|
241
|
991
|
462
|
292
|
＊700
|
1375
|
|
12
|
289
|
1130
|
493
|
337
|
＊760
|
2175
|
Reduced Bore Class 600
Sizein
|
d(mm)
|
d1(mm)
|
A(mm)
|
H1(mm)
|
H2(mm)
|
w(mm)
|
Weight (kg)
|
|
2×1-1/2
|
38
|
51
|
292
|
174
|
83
|
265
|
46
|
|
3×2
|
51
|
76
|
356
|
180
|
105
|
285
|
74
|
|
4×3
|
76
|
102
|
432
|
220
|
137
|
760
|
120
|
|
6×4
|
102
|
152
|
559
|
260
|
178
|
1140
|
249
|
|
8×6
|
152
|
203
|
660
|
275
|
210
|
＊500
|
380
|
|
10×8
|
203
|
254
|
787
|
370
|
254
|
＊600
|
587
|
|
12×10
|
254
|
305
|
838
|
398
|
280
|
＊600
|
752
|
Reduced Bore Class 900
Sizein
|
d(mm)
|
d1(mm)
|
A(mm)
|
H1(mm)
|
H2(mm)
|
w(mm)
|
Weight (kg)
|
|
2×1-1/2
|
38
|
51
|
368
|
182
|
108
|
760
|
54
|
|
3×2
|
51
|
76
|
381
|
190
|
121
|
760
|
80
|
|
4×3
|
76
|
102
|
457
|
230
|
146
|
1140
|
148
|
|
6×4
|
102
|
152
|
610
|
270
|
191
|
＊400
|
305
|
|
8×6
|
152
|
203
|
737
|
320
|
235
|
＊500
|
552
|
|
10×8
|
203
|
254
|
838
|
375
|
273
|
＊600
|
748
|
|
12×10
|
254
|
305
|
965
|
440
|
305
|
＊700
|
1048
|
Reduced Bore Class 1500
Sizein
|
d(mm)
|
d1(mm)
|
A(mm)
|
H1(mm)
|
H2(mm)
|
w(mm)
|
Weight (kg)
|
|
2×1-1/2
|
38
|
51
|
368
|
189
|
108
|
760
|
63
|
|
3×2
|
51
|
76
|
470
|
195
|
134
|
760
|
95
|
|
4×3
|
76
|
102
|
546
|
233
|
156
|
＊400
|
183
|
|
6×4
|
102
|
146
|
705
|
276
|
197
|
＊500
|
359
|
|
8×6
|
146
|
194
|
832
|
324
|
242
|
＊600
|
794
|
|
10×8
|
194
|
241
|
991
|
397
|
292
|
＊700
|
1070
|
|
12×10
|
241
|
289
|
1130
|
462
|
337
|
＊700
|
1540
|
