產品名稱：
|

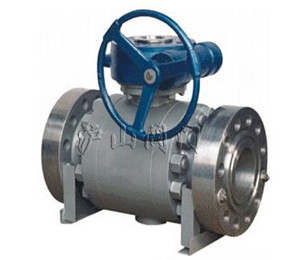

法蘭連接固定式鑄鋼球閥
|
產品型號：
|
Q(3、6、7、8、9)47F(N、P)
|
|
驅動方式：
|
手動，蝸輪，電動
|
連接形式：
|
法蘭
|
|
結構形式：
|
固定球球閥
|
密封結構：
|
PTFE等
|
|
壓力范圍：
|
10~40Mpa
|
公稱通徑：
|
DN50-DN1000
|
|
常用材質：
|
鑄鋼
|
技術咨詢：
|
021-31007323
|
一、法蘭連接固定式鑄鋼球閥介紹
法蘭連接固定式鑄鋼球閥的球體是固定的，受壓后不產生移動。固定球球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。
為了減少球閥的操作扭矩和增加密封的可靠程度，近年來又出現了油封不銹鋼電動球閥，既在密封面間壓注特制的潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的球閥。
二、法蘭連接固定式鑄鋼球閥 Q(3、6、7、8、9)47F(N、P)
技術規范
|
設計標準Design Standard
|
GB/T 12237 GB/T 19627
|
API 6D
|
|
結構長度Face to Face
|
GB/T 12221
|
API 6D ASME B16.10
|
|
法蘭尺寸Flanged Size
|
GB/T 9113 JB/T 79
|
ASME B16.5 ASME B16.47
|
|
檢查與實驗Test＆Inspection
|
JB/T 9092 GB/T 19627
|
API 598 API 6D
|
注： 1、系列閥門連接法蘭端尺寸可根據用戶要求設計制造
2、DN＞1000(40〞)閥門設計標準按《長輸管線閥門技術條件》
主要零件材質
序號
No
|
零件名稱
Part name
|
材質 Material
|
|
GB
|
ASTM
|
|
1
|
左右體Bonnet
|
WCB
|
A216-WCB
|
|
2
|
螺柱Bolt
|
35CrMoA
|
A193-B7
|
|
3
|
螺母Nut
|
35
|
A194-2H
|
|
4
|
底蓋
Bottom Cover
|
25
|
A105
|
|
5
|
墊片
Gasket
|
柔性石墨+不銹鋼
Graphite + stainless steel
|
柔性石墨+不銹鋼
Graphite + stainless steel
|
|
6
|
下閥桿Stem
|
1Cr13
|
A182-F6a
|
|
7
|
O型圈〝O〞Ring
|
氟橡膠Viton
|
氟橡膠Viton
|
|
8
|
墊片
Gasket
|
柔性石墨+不銹鋼
Graphite + stainless steel
|
柔性石墨+不銹鋼
Graphite + stainless steel
|
|
9
|
閥體Body
|
WCB
|
A216-WCB
|
|
10
|
排污堵頭
Blow down stopple
|
25
|
A105
|
|
11
|
注脂閥
Grease injection valve
|
組合件
Assembled
|
組合件
Assembled
|
|
12
|
彈簧Spring
|
60Si2Mn
|
InconelX-750
|
|
13
|
O型圈〝O〞Ring
|
氟橡膠Viton
|
氟橡膠Viton
|
|
14
|
閥座Seat
|
25
|
A105
|
|
15
|
密封圈
Sealing ring
|
PTFE
|
PTFE
|
|
16
|
球體Ball
|
WCB+ENP
|
A216-WCB+ENP
|
|
17
|
上閥桿Stem
|
1Cr13
|
A182-F6a
|
|
18
|
鍵Key
|
45
|
AISI C 1045
|
|
19
|
填料墊
Packing seat
|
2Cr13
|
A276-420
|
|
20
|
填料
Packing
|
柔性石墨+不銹鋼
Graphite + stainless stee
|
柔性石墨+不銹鋼
Graphite + stainless stee
|
|
21
|
O型圈〝O〞Ring
|
氟橡膠Viton
|
氟橡膠Viton
|
|
22
|
墊片
Gasket
|
柔性石墨+不銹鋼
Graphite + stainless stee
|
柔性石墨+不銹鋼
Graphite + stainless stee
|
|
23
|
閥蓋Cover
|
25
|
A105
|
|
24
|
O型圈〝O〞Ring
|
氟橡膠Viton
|
氟橡膠Viton
|
|
25
|
填料壓蓋Gland
|
WCB
|
A216-WCB
|
|
26
|
支架Yoke
|
WCB
|
A216-WCB
|
|
27
|
連接套Connection set
|
45
|
AISI C 1045
|
三、法蘭連接固定式鑄鋼球閥 Q(3、6、7、8、9)47F(N、P)
四、法蘭連接固定式鑄鋼球閥技術規范
設計標準Design Standard
|
GB/T 12237 GB/T 19627
|
API 6D
|
|
結構長度Face to Face
|
GB/T 12221
|
API 6D ASME B16.10
|
|
法蘭尺寸Flanged Size
|
GB/T 9113 JB/T 79
|
ASME B16.5 ASME B16.47
|
檢查與實驗
Test＆Inspection
|
JB/T 9092 GB/T 19627
|
API 598 API 6D
|
注： 1、系列閥門連接法蘭端尺寸可根據用戶要求設計制造
2、DN＞1000(40〞)閥門設計標準按《長輸管線閥門技術條件》
五、法蘭連接固定式鑄鋼球閥主要零件材質
序號
No
|
零件名稱
Part name
|
材質 Material
|
|
GB
|
ASTM
|
|
1
|
O型圈〝O〞Ring
|
氟橡膠Viton
|
氟橡膠Viton
|
|
2
|
密封圈Sealing ring
|
PTFE
|
PTFE
|
|
3
|
閥座Seat
|
25
|
A105
|
|
4
|
彈簧Spring
|
60Si2Mn
|
InconelX-750
|
|
5
|
螺柱Bolt
|
35CrMoA
|
A193-B7
|
|
6
|
左右體Bonnet
|
25
|
A105
|
|
7
|
注脂閥
Grease injection valve
|
組合件
Assembled
|
組合件
Assembled
|
|
8
|
墊片
Gasket
|
柔性石墨+不銹鋼
Graphite + stainless steel
|
柔性石墨+不銹鋼
Graphite + stainless steel
|
|
9
|
下閥桿Stem
|
1Cr13
|
A182-F6a
|
|
10
|
墊片
Gasket
|
柔性石墨+不銹鋼
Graphite + stainless steel
|
柔性石墨+不銹鋼
Graphite + stainless steel
|
|
11
|
襯套
Bushing
|
PTFE＆錫青銅
PTFE＆Nikealium
|
PTFE＆錫青銅
PTFE＆Nikealium
|
|
12
|
閥體Body
|
25
|
A105
|
|
13
|
球體Ball
|
25+ENP
|
A105+ENP
|
|
14
|
襯套
Bushing
|
PTFE＆錫青銅
PTFE＆Nikealium
|
PTFE＆錫青銅
PTFE＆Nikealium
|
|
15
|
上閥桿Stem
|
1Cr13
|
A182-F6a
|
|
16
|
墊片
Gasket
|
柔性石墨+不銹鋼
Graphite + stainless steel
|
柔性石墨+不銹鋼
Graphite + stainless steel
|
|
17
|
閥蓋Cover
|
25
|
A105
|
|
18
|
填料
Packing
|
柔性石墨+不銹鋼
Graphite + stainless steel
|
柔性石墨+不銹鋼
Graphite + stainless steel
|
|
19
|
支架Yoke
|
WCB
|
A216-WCB
|
|
20
|
驅動裝置
Driving
|
組合件
Assembled
|
組合件
Assembled
|
|
21
|
連接套
Connection set
|
45
|
AISI C 1045
|
|
22
|
填料壓蓋Gland
|
WCB
|
A216-WCB
|
|
23
|
定位銷Fitting pin
|
1Cr13
|
A276-410
|
|
24
|
排污堵頭
Blow down stopple
|
25
|
A105
|
