產品名稱：
|

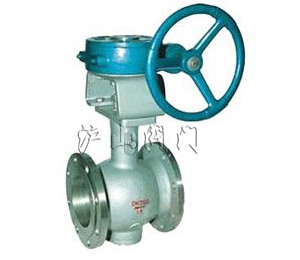

手動V型球閥
|
產品型號：
|
QV347
|
|
驅動方式：
|
手動
|
連接形式：
|
法蘭
|
|
結構形式：
|
固定球球閥
|
密封結構：
|
聚四氟乙烯等
|
|
壓力范圍：
|
1.6~6.4Mpa
|
公稱通徑：
|
DN25-DN200
|
|
常用材質：
|
碳鋼 鑄鋼 不銹鋼
|
技術咨詢：
|
021-31007323
|
一、手動V型球閥 產品概述
手動V型球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的佳控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。其主要特點是：
（１）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
（２）具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；
（３）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ＰＴＦＥ杯形或是Ｏ型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
（４）當不銹鋼手動閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。
二、手動V型球閥 主要性能規范
|
公稱壓力PN
|
常溫大工作壓力
|
殼體試驗壓力
|
氣密封試驗壓力
|
高壓密封試驗壓力
|
|
1.6
|
1.6
|
2.4
|
0.6
|
1.76
|
|
2.5
|
2.5
|
3.8
|
0.6
|
2.75
|
|
4.0
|
4.0
|
6.0
|
0.6
|
4.4
|
|
6.4
|
6.4
|
9.6
|
0.6
|
7.1
|
|
Class150
|
2.0
|
3.0
|
0.6
|
2.2
|
|
Class300
|
5.0
|
7.5
|
0.6
|
5.5
|
三、手動V型球閥適用溫度范圍
|
殼體材料
|
閥座材料
|
適用溫度
|
適用介質
|
|
碳鋼C型
|
PTFE+不銹鋼
|
≤150℃
|
水、蒸汽油品等
|
|
不銹鋼
|
≤250℃
|
|
鉻鎳鈦P型
|
PTFE+不銹鋼
|
≤150℃
|
硝酸類
|
|
不銹鋼
|
≤200℃
|
|
鉻鎳鉬鈦鋼R型
|
PTFE+不銹鋼
|
≤150℃
|
醋酸類
|
|
不銹鋼
|
≤200℃
|
|
鉻鉬釩鋼I型
|
不銹鋼
|
≤200℃
|
蒸汽、冶煉能源等
|
四、手動V型球閥主要零件材料
|
閥體、閥蓋
|
GB
|
WCB
|
ZG1Cr18NiTi
|
ZG0Cr18Ni12Mo2
|
ZG15Cr1Mo1V
|
|
ASTM
|
WCB
|
CF8
|
CF8M
|
WC9
|
|
球體
|
GB
|
2Cr13/1Cr18Ni9Ti
|
1Cr18Ni9Ti
/表面特殊處理
|
0Cr18Ni12Mo2
/表面特殊處理
|
25Cr2Mo1V
/表面特殊處理
|
|
ASTM
|
CA15
|
CF8+HF
|
CF8M+HF
|
WC9+HF
|
|
閥桿、固定軸
|
GB
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2
|
25Cr2Mo1V
|
|
ASTM
|
420
|
304
|
316
|
F22a
|
|
閥座
|
GB
|
PTFE
|
2Cr13
|
PTFE
|
1Cr18Ni9Ti
|
PTFE
|
0Cr18Ni12Mo2
|
D517
|
|
ASTM
|
PTFE
|
420
|
PTFE
|
304
|
PTFE
|
316
|
HF
|
|
填料
|
GB
|
PTFE
|
柔性石墨
|
PTFE
|
柔性石墨
|
PTFE
|
柔性石墨
|
柔性石墨
|
|
ASTM
|
PTFE
|
柔性石墨
|
PTFE
|
柔性石墨
|
PTFE
|
柔性石墨
|
柔性石墨
|
|
螺栓
|
GB
|
35
|
0Cr18Ni9
|
0Cr18Ni9
|
15Cr1Mo1V
|
|
ASTM
|
A193 B7
|
A320-B8
|
A320-B8
|
A193-B16
|
|
螺母
|
GB
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
20CrMo
|
|
ASTM
|
A194 2H
|
A194-8
|
A194-8
|
A194-4
|
五、手動V型球閥PN1.6MPa主要連接尺寸及重量
|
|

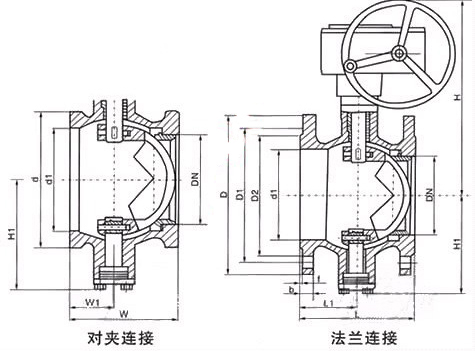

手動V型球閥 結構圖
|
|
公稱壓力
PN(MPa)
|
公稱通徑
DN(mm
|
尺 寸
|
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
Z-φd
|
H
|
|
1.6
|
25
|
150
|
115
|
85
|
65
|
-
|
14
|
4-14
|
75
|
|
32
|
165
|
135
|
100
|
78
|
-
|
16
|
4-18
|
105
|
|
40
|
180
|
145
|
110
|
85
|
-
|
16
|
4-18
|
95
|
|
50
|
200
|
160
|
125
|
100
|
-
|
16
|
4-18
|
107
|
|
65
|
220
|
180
|
145
|
120
|
-
|
18
|
4-18
|
142
|
|
80
|
250
|
195
|
160
|
135
|
-
|
20
|
8-18
|
152
|
|
100
|
280
|
215
|
180
|
155
|
-
|
20
|
8-18
|
178
|
|
125
|
320
|
245
|
210
|
185
|
-
|
22
|
8-18
|
252
|
|
150
|
360
|
280
|
240
|
210
|
-
|
24
|
8-23
|
272
|
|
200
|
400
|
335
|
295
|
265
|
-
|
26
|
12-23
|
342
|
|
2.5
|
25
|
150
|
115
|
85
|
65
|
-
|
16
|
4-14
|
75
|
|
32
|
165
|
135
|
100
|
78
|
-
|
18
|
4-18
|
85
|
|
40
|
180
|
145
|
110
|
85
|
-
|
18
|
4-18
|
95
|
|
50
|
200
|
160
|
125
|
100
|
-
|
20
|
4-18
|
107
|
|
65
|
220
|
180
|
145
|
120
|
-
|
22
|
8-18
|
142
|
|
80
|
250
|
195
|
160
|
135
|
-
|
24
|
8-18
|
152
|
|
100
|
280
|
230
|
190
|
160
|
-
|
28
|
8-23
|
178
|
|
125
|
320
|
270
|
220
|
188
|
-
|
30
|
8-25
|
252
|
|
150
|
360
|
300
|
250
|
218
|
-
|
34
|
8-25
|
272
|
|
200
|
400
|
360
|
310
|
278
|
-
|
34
|
12-25
|
342
|
|
4.0
|
25
|
150
|
115
|
85
|
65
|
58
|
16
|
4-14
|
75
|
|
32
|
180
|
135
|
100
|
78
|
66
|
18
|
4-18
|
107
|
|
40
|
200
|
145
|
110
|
85
|
76
|
18
|
4-18
|
95
|
|
50
|
220
|
160
|
125
|
100
|
88
|
20
|
4-18
|
107
|
|
65
|
250
|
180
|
145
|
120
|
110
|
22
|
8-18
|
142
|
|
80
|
280
|
195
|
160
|
135
|
121
|
22
|
8-18
|
152
|
|
100
|
320
|
230
|
190
|
160
|
150
|
24
|
8-23
|
178
|
|
125
|
400
|
270
|
220
|
188
|
176
|
28
|
8-25
|
252
|
|
150
|
400
|
300
|
250
|
218
|
204
|
30
|
8-25
|
272
|
|
200
|
502
|
375
|
320
|
282
|
260
|
38
|
12-30
|
342
|
