產品名稱：	三段式高壓法蘭球閥	產品型號：	Q41F
驅動方式：	手動	連接形式：	法蘭
結構形式：	浮動球球閥	密封結構：	聚四氟乙烯等
壓力范圍：	32MPa	公稱通徑：	DN1-DN200
常用材質：	WCB、304、316	技術咨詢：	021-31007323

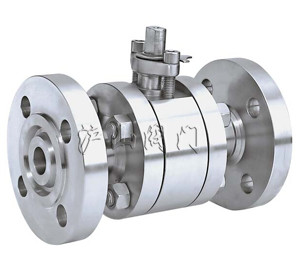

一、三段式高壓法蘭球閥介紹

三段式高壓法蘭球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門，其啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。

二、三段式高壓法蘭球閥主要零件材料

型號 Type	零件名稱Part name
型號 Type	閥體Body	球體、閥桿Sphere stem	密封圈Sesa ring	填料Packing
Q41F型碳鋼類Carbon steel model	碳素銅鑄件或鍛件 Carbon steel casting or forging	2GrL3	增強聚四氟乙烯 Vuoluk PTFE	聚四氟乙烯 PTFE
Q41F型P類model Ps	鉻鎳鈦不銹鋼鑄件或鍛件 Cr Ni Tistainless steel casting or forging	鉻鎳鈦不銹鋼 Cr Ni Tistainless steel
Q41F型R類model Rs	鉻鎳鉬鈦不銹鋼或鍛件 Cr Ni Mo Tistainless steel casting or forging	鉻鎳鉬鈦不銹鋼 Cr Ni Mo Tistainless steel

三、三段式高壓法蘭球閥主要尺寸

公稱壓力：PN6.0MPa、PN22.0MPaNominal pressure
公稱通DN/mm Nominal Diameter	尺寸/mm Dimensions
公稱通DN/mm Nominal Diameter	L	D	D1	D2	b	Z-Φd	M	H	L0
10	210	95	60	18	20	3-Φ18	M24×2	77	220
15	230	95	60	20	20	3-Φ18	M24×2	85	220
25	260	105	68	28	20	3-Φ18	M33×2	100	250
32	300	115	80	38	25	4-Φ18	M42×2	120	300
40	350	125	90	48	28	6-Φ26	M52×2	150	400
50	400	165	115	61	32	6-Φ26	M64×3	165	400
65	490	200	145	75	40	6-Φ29	M80×3	180	500
80	580	225	170	94	50	6-Φ33	M100×3	200	600
100	620	260	195	115	60	6-Φ36	M125×4	245	800
125	750	300	235	146	75	8-Φ39	M155×4	270	850
150	800	330	255	163	78	8-Φ42	M175×4	300	850
200	850	400	315	193	90	8-Φ48	M215×6	400	900
公稱壓力：PN32.0MPaNominal pressure
10	210	95	60	18	20	3-Φ18	M24×2	77	220
15	230	105	68	20	20	3-Φ18	M33×2	85	220
25	260	115	80	28	25	4-Φ18	M42×2	100	250
32	300	125	90	38	28	6-Φ26	M52×2	120	300
40	350	165	115	48	32	6-Φ26	M64×2	150	400
50	400	200	145	61	40	6-Φ29	M80×2	165	400
65	490	225	170	75	50	6-Φ33	M100×2	180	500
80	580	260	195	94	60	6-Φ36	M125×2	200	600
100	620	300	235	115	75	8-Φ39	M155×2	245	800
125	750	330	255	146	78	8-Φ42	M175×2	270	800
150	800	400	315	163	90	8-Φ48	M215×2	300	850
200	850	480	380	193	120	8-Φ60	M265×2	400	900
