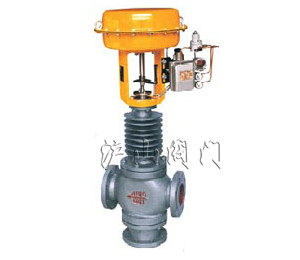

二、ZJHF氣動三通調節閥閥體
閥體形式：三通鑄造球型閥
公稱通徑：25—300mm
公稱壓力：PN1.6 4.0 6.4MPa
ZMAP（低溫型）氣動單座調節閥連接形式：法蘭式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
三、ZJHF氣動三通調節閥上閥蓋
常溫型：-20~+200℃
散熱型：-40~+450℃
壓蓋形式：螺栓壓緊式
填料:V型聚四氟乙烯填料,柔性石墨。
四、ZJHF氣動三通調節閥閥內組件
閥芯型式：V型缺口芯
流量特性：線性或等百分比
材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
五、ZJHF氣動三通調節閥執行機構
型 式：多彈簧式薄膜執行機構
膜片材料：丁晴橡膠夾增強滌綸織物
彈簧范圍：0.02~0. 1、0.04~0.20MPa
供氣壓力：0.14 0.16 0.28MPa
氣源接頭：M10×1
環境溫度：-30~+70℃
六、ZJHF氣動三通調節閥性能
泄漏量：符合標準ANSIB 16.104IV級，小于額定Kv值的0.01%
基本誤差：±1%
回 差：1%（帶定位器） 3%(不帶定位器)
線 性：±1% (帶定位器) ±5%(不帶定位器)備注：使用V型聚四氟乙烯填料
可調范圍：30:1
七、ZJHF氣動三通調節閥流量系數Kv值和行程
|
公稱通徑
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
八、ZJHF氣動三通調節閥允許壓差值
1、氣動三通薄膜合流閥
|
執行機構
|
供氣壓力MPa
|
彈簧范圍MP
|
定位器
|
允許壓差（MPa）
|
|
閥座直徑
|
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
HA2
|
0.14
|
0.02~0.10
|
有
|
0.79
|
0.49
|
0.33
|
0.20
|
0.12
|
0.09
|
0.05
|
－
|
－
|
|
0.35
|
0.08~0.24
|
0.041.6
|
3.50.99
|
2.3（0.67）
|
1.40.39
|
0.86(0.24)
|
0.62(0.18)
|
0.34(0.10)
|
－
|
－
|
|
HA3
|
0.14
|
0.02~0.10
|
－
|
－
|
0.59
|
0.35
|
0.22
|
0.16
|
0.09
|
0.05
|
0.04
|
|
0.35
|
0.08~0.24
|
－
|
－
|
4.0（1.2）
|
2.50.71
|
1.53(0.43)
|
1.1(0.31)
|
0.02(0.18)
|
0.30(0.10)
|
0.27(0.08)
|
|
HA4
|
0.14
|
0.02~0.10
|
－
|
－
|
－
|
－
|
0.37
|
0.26
|
0.15
|
0.10
|
0.06
|
|
0.35
|
0.08~0.24
|
－
|
－
|
－
|
－
|
2.7（0.76）
|
1.9(0.54)
|
1.07(0.30)
|
0.69(0.20)
|
0.47(0.13)
|
備注：①下面數字為分流場合壓差，其余為合、分流相同
2、氣動三通薄膜分流閥
|
執行機構
|
供氣壓力
|
彈簧范圍
|
定位器
|
允許壓差（MPa）
|
|
閥座直徑
|
|
80
|
100
|
125
|
150
|
|
HA2
|
0.14
|
0.02~0.10
|
有
|
0.09
|
0.05
|
－
|
－
|
|
0.35
|
0.08~0.24
|
有
|
0.62
|
0.34
|
－
|
－
|
|
HA3
|
0.14
|
0.02~0.10
|
有
|
0.16
|
0.09
|
0.05
|
0.04
|
|
0.35
|
0.08~0.24
|
有
|
1.1
|
0.62
|
0.39
|
0.27
|
|
HA4
|
0.14
|
0.02~0.10
|
有
|
0.26
|
0.15
|
0.10
|
0.06
|
|
0.35
|
0.08~0.24
|
有
|
1.9
|
1.07
|
0.69
|
0.47
|
九、ZJHF氣動三通調節閥法蘭距離和外形尺寸
|
公稱通徑DN
|
合流（ZJHH）
|
分流（ZJHF）
|
|
?A
|
L
|
H2
|
H1
|
L
|
H2
|
H1
|
|
PN（MPa）
|
PN（MPa）
|
PN（MPa）
|
PN（MPa）
|
|
1.6
|
4.0
|
6.4
|
常溫
|
中溫
|
1.6
|
4.0
|
6.4
|
1.6
|
4.0
|
6.4
|
常溫
|
中溫
|
1.6
|
4.0
|
6.4
|
|
25
|
285
|
185
|
190
|
200
|
615
|
763
|
140
|
150
|
160
|
185
|
190
|
200
|
615
|
763
|
140
|
150
|
160
|
|
32
|
285
|
200
|
200
|
210
|
622
|
773
|
150
|
160
|
170
|
200
|
200
|
210
|
622
|
773
|
150
|
160
|
170
|
|
40
|
285
|
220
|
220
|
235
|
625
|
776
|
160
|
170
|
180
|
220
|
220
|
235
|
625
|
776
|
160
|
170
|
180
|
|
50
|
285
|
250
|
255
|
265
|
640
|
791
|
180
|
190
|
200
|
250
|
255
|
265
|
640
|
791
|
180
|
190
|
200
|
|
65
|
360
|
275
|
285
|
295
|
861
|
1024
|
200
|
210
|
220
|
275
|
285
|
295
|
861
|
1024
|
200
|
210
|
220
|
|
80
|
360
|
300
|
310
|
320
|
879
|
1042
|
210
|
230
|
240
|
300
|
310
|
320
|
885
|
1050
|
225
|
250
|
265
|
|
100
|
360
|
350
|
360
|
370
|
873
|
1036
|
220
|
250
|
260
|
350
|
360
|
370
|
900
|
1060
|
245
|
275
|
285
|
|
125
|
470
|
410
|
430
|
440
|
1029
|
1244
|
260
|
300
|
300
|
410
|
425
|
440
|
1050
|
1265
|
285
|
320
|
325
|
|
150
|
470
|
450
|
465
|
475
|
1046
|
1261
|
280
|
320
|
320
|
450
|
460
|
475
|
1060
|
1275
|
305
|
340
|
345
|
|
200
|
470
|
550
|
560
|
570
|
1075
|
1290
|
320
|
380
|
380
|
550
|
560
|
570
|
1105
|
1320
|
350
|
400
|
410
|
|
250
|
600
|
635
|
660
|
670
|
1451
|
1641
|
|
474
|
474
|
635
|
660
|
670
|
1505
|
2800
|
|
|
|
|
300
|
600
|
720
|
740
|
770
|
1512
|
1760
|
|
584
|
584
|
720
|
740
|
770
|
1545
|
1820
|
|
|
|
十、ZJHF氣動三通調節閥型號編制說明
