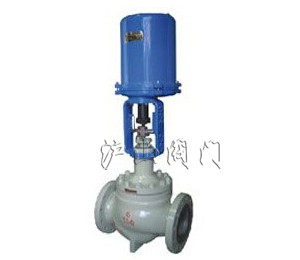

產品名稱：	籠式調節閥	產品型號：	HCB
驅動方式：	氣動、電動	連接形式：	法蘭、焊接
結構形式：	籠式	密封材料：	橡膠
壓力范圍：	1.6～6.4MPa	公稱通徑：	DN100-DN300
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、HCB籠式調節閥結構特點和應用范圍

    CV3000-HCB籠式調節閥是壓力平衡式調節閥，閥內件采用套筒導向的先導式閥芯，它主要利用流體的壓力實現閥芯快速動作，操作力小。另外，密封型式采用單座密封，流量特性曲線精度高，符合IEC534-1標準。調節閥動態穩定性好、噪音低、防空化，適宜控制各種溫度的高壓差流體。配用多彈簧薄膜執行機構或電動執行機構，其結構緊湊，輸出力大。
      本產品符合GB/T4213-92。


二、HCB籠式調節閥技術參數和性能指標

閥體
型式	直通鑄造球形閥
公稱通徑	100～300mm
公稱壓力	ANSI125、150、300、600JIS10、16、20、30、40KPN1.6、4.0、6.4MPa
連接型式	法蘭連接：FF、RF、RJ、LG 法蘭標準：JISB2201-1984或ANSIB16.5、JB/T79.1PN1.6MPa、JB/T79.2凹凸面 焊接連接：對接焊BW
材料	ZG25ZG1Cr18Ni9Ti ZG0Cr17Ni12Mo2、1.25Cr0.5Mo5.0Cr0.5Mo或SCPH21SCPH61Ti
上閥蓋	常溫型（P）：-17～+230℃伸長Ⅰ型（EⅠ）：-45～-17℃+230～+566℃ 伸長Ⅱ型（EⅡ）：整體式（E2I）-100～-45℃焊接式（E2W）-196～-100℃ 注：工作溫度不準超過各種材料的允許范圍
壓蓋型式	螺栓壓緊式
填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料
閥內組件
閥芯型式	先導式閥芯
材料	17-4PH、0Cr17Ni12Mo2和堆焊司太萊合金
執行機構
型式	HA多彈簧薄膜執行機構
膜片材料	丁睛橡膠夾尼龍布
彈簧范圍	0.02～0.10MPa、0.08～0.24MPa
供氣壓力	0.14、0.16、0.28、0.35MPa
氣源接口	Rc14
環境溫度	-30～+70℃
閥作用型式	氣—關式或氣—開式
附件	定位器、手輪機構、氣動閥位傳送器等
性能
泄漏量	符合標準ANSIB16.104Ⅳ級，小于額定Cv的0.01%
回差	3%（不帶定位器）、1%（帶定位器）
基本誤差	±5%（不帶定位器）、±1%（帶定位器） 注：采用標準的V型聚四氟乙烯填料時
可調范圍	50：1
