產品名稱：
|

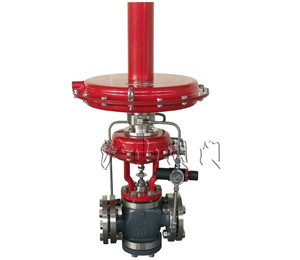

ZZYVP氮封裝置
|
產品型號：
|
ZZYVP
|
|
驅動方式：
|
手動
|
連接形式：
|
焊接、法蘭
|
|
壓力范圍：
|
≤0.1MPa
|
公稱通徑：
|
DN20-DN100
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、ZZYVP氮封裝置概述
ZZYVP氮封裝置主要用于儲罐頂部氮?dú)鈮毫愣ǹ刂疲员Ｗo(hù)罐內物料不被氮化及儲罐安全。氮封裝置由ZZYP快速泄放閥及ZZV微壓調節閥兩大部分組成。快速泄放閥由壓力控制器及ZMQ-16K型單座切斷閥組成。
儲罐內壓力升高至設定壓力時，快速泄放閥迅速開啟，將罐內多余壓力泄放。微壓調節閥在儲罐內壓力降低時，開啟閥門，向罐內充注氮?dú)�。因微壓調節閥必須使用在壓力為0.1Mpa壓力以下，現場壓力較高，必須安裝ZZYP型壓力調節閥將壓力調節閥將壓力降低至0.1Mpa以下才可使用。公稱壓力0.1Mpa，自力式壓力調節閥壓力可按分段設定，從0.5Kpa 至66 Kpa以下，介質溫度溫度≤80℃。
二、ZZYVP氮封裝置產品特點
氮封裝置的供（泄）氮壓力設定方便，且可在連續生產的條件下進行；氮?dú)鈮毫υO(shè)定范圍廣，低至0.5Kpa（50mm.w.c）,高至Kpa，比值達132倍，壓力檢測膜片有效面積大，設定彈簧剛度小，動作極靈敏。
供氮壓力調整：在ZZV型微壓調節閥壓力調節范圍內選定一設定值如1Kpa（100mm.w.c）,通過調節調整螺絲2以改變彈簧3的預壓縮（拉伸）量來達到；泄氮壓力調整：在ZZDQ快速泄放閥在的壓力控制器部分，通過調整座3，改變彈簧4預壓縮量達到。一般為避免氮封裝置啟閉頻繁，泄氮設定值應遠離供氮壓力值，如2Kpa（200mm.w.c）;呼吸閥高定值調整：在上述兩設定值調整好后，為避免呼吸閥啟閉頻繁，呼吸閥設定值應大于泄壓設定值。
三、ZZYVP氮封裝置主要零件材質
閥體：ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12No2Ti
閥芯閥座：1Cr18Ni9Ti、Cr18Ni12No2Ti
膜片：丁腈橡膠增強滌綸織物
波紋管：1Cr18Ni9Ti
四、ZZYVP氮封裝置技術參數
|
公稱通徑DN（mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
額定流量系統（KV）
|
ZZCP/ZZVP
|
8
|
11
|
20
|
32
|
50
|
80
|
100
|
160
|
|
ZZCN
|
|
|
|
|
53
|
83
|
|
|
|
額定行程
|
6
|
8
|
10
|
15
|
20
|
|
公稱壓力PN（MPa)
|
0.10 1.0
|
|
差壓調節范圍（KPa)
|
0.5-5.5 5-10 9-14 13-19 18-24 22-28 26-33 31-38 36-44 2-51 49-58 56-66 64-78 76-90 88-100
|
|
介質溫度（℃）
|
≤80
|
|
調節精度（%）
|
≤10
|
|
允許泄漏量（1/h)
|
ZZCP/ZZVP
|
10-4×閥額定容量（Ⅳ級）
|
|
ZZCN
|
5×10-3×閥額定容量（Ⅱ級）
|
