產品名稱：
|

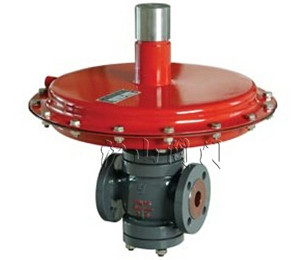

ZZV自力式微壓調節閥
|
產品型號：
|
ZZV
|
|
驅動方式：
|
自力式
|
連接形式：
|
焊接、法蘭
|
|
結構形式：
|
單座、雙座
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.6～6.4MPa
|
公稱通徑：
|
DN20-DN100
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、ZZV自力式微壓調節閥產品介紹
ZZV自力式微壓調節閥是一種不需要外加能源的執行器產品�？捎糜诠Q壓力PN01,PN10.差(微)壓均可分段調節.從50mm .W.C至0.1MPa.其用途十分廣泛,可用于工業燃燒系統,控制兩種物料,如煤氣,空氣流量配比,以達理想燃燒。用于氫冷發電機組密封油系封，當差壓閥的低壓端通大氣即為微壓閥(差壓閥負壓,端壓,力為零)。
二、ZZV自力式微壓調節閥產品特點
無需停止生產即可進行設定值的調整； 無填料,閥桿上,下活動時不存在磨擦,上密封絕對可靠；自力式壓力調節閥執行機構敏感地件極為靈敏,極微小的壓力變化會被感測出來；
閥體為四通形式,因面K,B型可通用一種閥體。
三、ZZV自力式微壓調節閥技術參數
注: 1、單座公稱壓力為0.1MPa，雙座為1.0MPa。
2、雙座差壓調節范圍為36～100KPa。
|
公稱通徑DN（mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
額定流量系統（KV）
|
ZZCP/ZZVP
|
8
|
11
|
20
|
32
|
50
|
80
|
100
|
160
|
|
ZZCN
|
|
|
|
|
53
|
83
|
|
|
|
額定行程
|
6
|
8
|
10
|
15
|
20
|
|
公稱壓力PN（MPa)
|
0.10、1.0
|
|
差壓調節范圍（KPa)
|
0.5～5.5、5～10、9～14、13～19、18～24、22～28、26～33、31～38、36～44、2～51、49～58、56～66、64～78、76～90、88～100
|
|
介質溫度（℃）
|
≤80
|
|
調節精度（%）
|
≤10
|
|
允許泄漏
|
ZZCP/ZZVP
|
10-4×閥額定容量（Ⅳ級）
|
|
量（1/h)
|
ZZCN
|
5×10-3×閥額定容量（Ⅱ級）
|
