產品名稱：
|

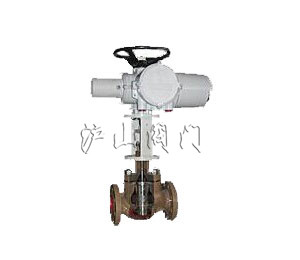

電動低噪音籠式調節閥
|
產品型號：
|
DHRM
|
|
驅動方式：
|
電動
|
連接形式：
|
法蘭
|
|
結構形式：
|
籠式
|
密封材料：
|
聚四氟乙烯
|
|
壓力范圍：
|
1.6～6.4MPa
|
公稱通徑：
|
DN40-DN200
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
詳細內容：
DHRM電動低噪音籠式調節閥概述：可以降低可壓縮流體的噪音，為適應氣體節流擴散與膨脹，套筒上設有許多對稱小孔來降低壓力降。閥芯采用壓力平衡式結構。流體通道有呈Ｓ流線型，還設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小、流量大，噪音低，防氣蝕，抗空化。調節閥的泄漏量符合ANSI Bl6.104標準。 產品符合GB/T4213-92、JB/T7387-94 。
DHRM電動低噪音籠式調節閥閥體
型 式：直通鑄造球型閥
公稱通徑：40、50、65、80、100、150、200mm
公稱壓力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準：JIS B2201-1984、ANSI Bl6.5-1981、JB79-59等
焊接連接：嵌接焊SW(40～50mm) 對接焊BW(65～200mm)
材 料：鑄鋼(ZG230-450)、鑄不銹鋼(ZGlCrl8Ni9Ti、ZGlCrl8Nil2Mo2Ti、ZGOOCr18Ni12Mo2Ti)、鈦等上 閥 蓋：常溫型(P)：-5~+230℃ 伸長I型(EⅠ)： +230～+566℃
注：工作溫度不準超過各種材料的允許范圍。
壓蓋型式：螺栓壓緊式
填 料：V型聚四氟乙烯填料、含浸四氟乙烯石棉填料、石棉編織填料、石墨填料
閥芯型式：金屬閥座的壓力平衡式閥
流量特性：線性(LV)
注：整體式和分離式套筒應根據公稱通徑、材料和工作溫度而定。
材 料 不銹鋼(1Cr18Ni9Ti、1Cr18Ni2Mo2Ti、17-4PH、9Cr18、316L)、鈦和耐蝕合金等DHRM電動低噪音籠式調節閥執行機構
型 式 DKZ系列電動執行機構；361L系列電子式電動執行機構；SKZ系列電子式電動執行機PSL系列電子式電動執行機構
輸入信號 DKZ執行機構：Ⅱ型0～10mA·DC(輸入電阻200Ω)；Ⅲ型4～20mA·DC(輸入電阻250Ω) 361L執行機構：4～20mA·DC或1～5V(輸入電阻250Ω) SKZ執行機構：4～20mA·DC、1-5V DC PSL執行機構：4～20mA·DC
電源電壓 DKZ執行機構：220V，50Hz 361L執行機構：220V，50/60Hz SKZ執行機構：單相控制220V，50Hz PSL執行機構：單相控制220V，50Hz；三相控制380V，50Hz
手動機構 DKZ執行機構：手輪；361L執行機構: 離合式；SKZ執行機構: 手輪；PSL執行機構: 手輪 閥作用型式 電關式或電開式
性 能 泄 漏 量 小于閥額定容量的0.1％，符合ANSI B16.104-1976Ⅲ級
回 差 配DKZ執行機構為1.5%；配361L執行機構為2%；配SKZ執行機構為1%；配PSL執行機構為1%
基本誤差 配DKZ執行機構為±2.5％；配361L執行機構為±2％；配SKZ執行機構為±1.5％；配PSL執行機構為±1％
注：采用標準的V型聚四氟乙烯填料 可調范圍 25：1
DHRM電動低噪音籠式調節閥Cv值行程(LV)
|
公稱通徑
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
閥座直徑
|
25
|
32
|
40
|
32
|
40
|
50
|
40
|
50
|
65
|
50
|
65
|
80
|
65
|
80
|
100
|
100
|
125
|
150
|
125
|
150
|
200
|
|
額定Cv值
|
11
|
17
|
24
|
17
|
24
|
44
|
24
|
44
|
68
|
44
|
68
|
99
|
68
|
99
|
120
|
120
|
175
|
330
|
175
|
330
|
580
|
|
額定行程
|
25
|
38
|
50
|
75
|
DHRM電動低噪音籠式調節閥法蘭距
|
公稱通徑
|
A
|
|
ANSI 125FF PN1.6
ANSI 150 RF
JIS 10K FF RF
|
JIS 16K RF
|
ANSI 300 RF
JIS20、30K RF
JIS 30K RF
|
ANSI 600 RF
JIS 40K RF
PN6.4
|
JIS 16K
溝槽型
嵌入型
|
JIS 20K
溝槽型
嵌入型
|
JIS 30K
溝槽型
嵌入型
|
JIS 40K
溝槽型
嵌入型
|
|
40
|
222
|
231
|
235
|
251
|
235
|
236
|
248
|
251
|
|
50
|
254
|
263
|
267
|
286
|
265
|
267
|
276
|
286
|
|
65
|
276
|
288
|
292
|
311
|
290
|
292
|
303
|
311
|
|
80
|
298
|
313
|
317
|
337
|
310
|
317
|
326
|
337
|
|
100
|
352
|
364
|
368
|
394
|
360
|
368
|
379
|
394
|
|
150
|
451
|
465
|
473
|
508
|
475
|
473
|
486
|
508
|
|
200
|
543
|
560
|
568
|
610
|
570
|
568
|
580
|
610
|
DHRM電動低噪音籠式調節閥允許壓差
Ⅰ.配DKZ執行機構
|
執行機構
|
允許壓差
|
|
公稱通徑
|
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
DKZ-310
|
68
|
68
|
|
|
|
|
|
|
DKZ-410
|
|
|
68
|
68
|
68
|
68
|
|
|
DKZ-510
|
|
|
|
|
|
|
100
|
Ⅱ.配361L執行機構
|
執行機構
|
允許壓差
|
|
公稱通徑
|
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
361LSA-20
|
40
|
40
|
|
|
|
|
|
|
361LSB-50
|
|
|
57
|
57
|
57
|
57
|
|
|
361LSC-99
|
|
|
|
|
|
|
65
|
Ⅲ.配SKZ執行機構
|
執行機構
|
允許壓差
|
|
公稱通徑
|
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
SKZ-310
|
68
|
68
|
|
|
|
|
|
|
SKZ-410
|
|
|
68
|
68
|
68
|
68
|
|
|
SKZ-510
|
|
|
|
|
|
|
100
|
Ⅳ.配PSL執行機構
|
執行機構
|
允許壓差
|
|
公稱通徑
|
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
PSL202
|
71
|
54
|
|
|
|
|
|
|
PSL204
|
|
|
110
|
95
|
70
|
50
|
|
|
PSLL208
|
|
|
|
|
|
|
70
|
DHRM電動低噪音籠式調節閥外形尺寸
|
公稱通徑
|
執行機構
|
H
|
C
|
ΦB
|
E
|
|
常溫型
P
|
伸長Ⅰ型
EⅠ
|
伸長Ⅱ型
EⅡ
|
伸長Ⅲ型
EⅢ
|
|
40
|
DKZ-310
|
837
|
992
|
1117
|
1357
|
460
|
56
|
70
|
|
361LSA-20
|
556
|
721
|
836
|
1076
|
225
|
56
|
70
|
|
SKZ-310
|
837
|
992
|
1117
|
1357
|
460
|
56
|
70
|
|
PSL202
|
634
|
804
|
919
|
1184
|
/
|
/
|
70
|
|
50
|
DKZ-310
|
837
|
1007
|
1122
|
1362
|
460
|
56
|
80
|
|
361LSA-20
|
556
|
726
|
841
|
1081
|
225
|
56
|
80
|
|
SKZ-310
|
837
|
1007
|
1122
|
1362
|
460
|
56
|
80
|
|
PSL202
|
639
|
809
|
919
|
1184
|
/
|
/
|
80
|
|
65
|
DKZ-410
|
935
|
1115
|
1240
|
1490
|
460
|
65
|
88
|
|
361LSA-50
|
726
|
906
|
1031
|
1281
|
255
|
65
|
88
|
|
SKZ-410
|
935
|
1115
|
1240
|
1490
|
460
|
65
|
88
|
|
PSL204
|
674
|
844
|
997
|
1227
|
/
|
/
|
88
|
|
80
|
DKZ-410
|
940
|
1125
|
1260
|
1496
|
460
|
65
|
98
|
|
361LSA-50
|
731
|
916
|
1051
|
1286
|
255
|
65
|
98
|
|
SKZ-410
|
940
|
1125
|
1260
|
1496
|
460
|
65
|
98
|
|
PSL204
|
680
|
860
|
1010
|
1231
|
/
|
/
|
98
|
|
100
|
DKZ-410
|
970
|
1230
|
1275
|
1510
|
460
|
65
|
113
|
|
361LSA-50
|
761
|
1251
|
1341
|
1656
|
255
|
65
|
113
|
|
SKZ-410
|
970
|
1230
|
1275
|
1510
|
460
|
65
|
113
|
|
PSL204
|
707
|
907
|
1012
|
1247
|
/
|
/
|
113
|
|
150
|
DKZ-410
|
1128
|
1388
|
1593
|
1728
|
460
|
80
|
170
|
|
361LSA-50
|
886
|
1146
|
1351
|
1486
|
255
|
80
|
170
|
|
SKZ-410
|
1128
|
1388
|
1593
|
1728
|
460
|
80
|
170
|
|
PSL208
|
828
|
1063
|
1298
|
1443
|
/
|
/
|
170
|
|
200
|
DKZ-510
|
1310
|
1570
|
1801
|
1930
|
460
|
90
|
220
|
|
361LSA-99
|
1253
|
1513
|
1743
|
1873
|
310
|
90
|
220
|
|
SKZ-510
|
1310
|
1570
|
1801
|
1930
|
460
|
90
|
220
|
|
PSL208
|
963
|
1223
|
1453
|
1583
|
/
|
/
|
220
|
