產品名稱：
|

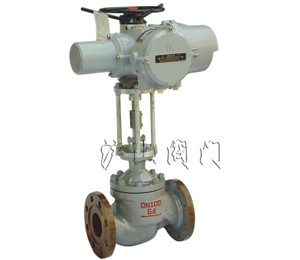

智能型電動調節閥
|
產品型號：
|
ZRLP-M
|
|
驅動方式：
|
電動
|
連接形式：
|
焊接、法蘭
|
|
結構形式：
|
單座、雙座、套筒
|
密封材料：
|
聚四氟乙烯(PTFE)
|
|
壓力范圍：
|
1.6～6.4MPa
|
公稱通徑：
|
DN20-DN100
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、ZRLP-M智能型電動調節閥介紹
ZRLP-M智能型電動調節閥由新一代智能2SB系列電動執行機構和調節閥本體兩部分組成。電機旋轉通過聯軸機構直接帶動蝸桿傳動，蝸桿帶動蝸輪轉動，再通過離合器帶動輸出軸轉動，從而 產生軸稆推力，使閥芯作相應移動，從而達到對壓力、流量、溫度、液位等工藝參數的調節。該閥閥體結構緊湊，流體通道呈S流向型，壓降損失小，流量大，可調 范圍廣，電子式單座調節閥流量特性曲線精度主，符合IEC534-1-1976標準。閥芯導向面積大，抗振性好，閥座泄露量符合ANSIB16.106標閃。該閥廣泛應用 于化工、石油、冶金、電站等工業部門。
二、ZRLP-M智能型電動調節閥執行機構
執行機構是推動裝置，它以電源為動力，輸出推力；閥部為調節部分，直接與介質接觸，調節介質流量。ZRLP-M單座閥采用一個密封面，因此泄露量小，但作用 在閥桿的不平衡推力達，使用平衡推力較小，因而允許使用的壓差較大，在同樣的工作條件下，套筒閥和單雙座調節閥比較，閥塞的穩定性比較好，不易產生振動。
三、ZRLP-M智能型電動調節閥主要零件材料
|
1
|
閥體
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
2
|
墊片
|
金屬石墨墊片/聚四氟乙烯(PTFE)
|
|
3
|
閥座、套筒
|
304
|
304
|
316
|
316L
|
|
4
|
閥芯
|
304
|
304
|
316
|
316L
|
|
5
|
導向套
|
304
|
304
|
316
|
316L
|
|
6
|
閥蓋
|
WCB
|
CF8
|
CF8M
|
CF3M
|
|
7
|
閥桿
|
304
|
304
|
316
|
316L
|
|
8
|
填料
|
PTFE/柔性石墨
|
|
9
|
彈簧
|
65Mn
|
304
|
316
|
316L
|
|
10
|
螺母
|
304
|
304
|
316
|
316L
|
四、ZRLP-M智能型電動調節閥主要性能指標
|
項目
|
指標值
|
|
基本誤差%
|
配IQ±1.0；配ROM±1.0
|
|
回差%
|
配IQ ±1.0；配ROM±1.0
|
|
死區%
|
1.0
|
|
始終點偏差%
|
電開
|
始點±1.0
|
終點±1.0
|
|
始點±1.0
|
終點±1.0
|
|
電關
|
始點
|
±1.0
|
|
終點
|
±1.0
|
|
額定行程偏差%
|
≤1.0
|
|
泄露量L/h
|
0.01%×閥額定容量
|
|
可調范圍R
|
30：1
|
