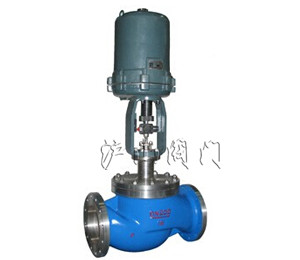

產品名稱：	ZDLM防爆電動套筒調節閥	產品型號：	ZDLM
驅動方式：	電動	連接形式：	焊接、法蘭
結構形式：	套筒	密封材料：	橡膠
壓力范圍：	1.6～6.4MPa	公稱通徑：	DN25-DN300
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、ZDLM防爆電動套筒調節閥結構特點和應用范圍

ZDLM防爆電動套筒調節閥是由3610L型電子式電動執行機構和套筒調節機構組成。電動執行機構內有伺服系統，無須另配伺服放大器，有電源及輸入信號即可控制運轉。調節機構采用平衡式閥塞結構，具有閥塞穩定性好，不易產生震動，噪音低，對溫度敏感性小，允許使用壓差較大等特點，ZJHP精小型氣動薄膜套筒調節閥適用于流量大、泄漏量要求不嚴格的場合。套筒調節切斷閥采用了軟密封或硬密封結構，特別適用于既要求調節又要求切斷的場合。

二、ZDLM防爆電動套筒調節閥技術參數和性能指標

●套筒調節機構主要技術參數

公稱通徑mm			25	40	50	65	80	100	150	200	250	300
額定流量系數Kv			2、3.2、 5、8、10	16 25	25 40	40 63	63 100	100 155	250 370	400 580	630 900	1000 1300
公稱壓力MPa			1.6 、 6.4
行程mm			16	25		40			60		100
流量特性			直線、等百分比
介質溫度oC			-20～200(常溫)；-40～450(中溫)；-250～-60(低溫)
法蘭尺寸、型式			PN16：按JB78-59光滑式 PN64：按JB/T79.2-94凹式(常、中溫) 按JB/T79.3-94榫槽式(低溫)
閥體材質	公稱壓力 MPa	1.6	常溫: HT200 ZG230-450 ZG1Cr18Ni9Ti
		6.4	常溫: ZG230-450 ZG1Cr18Ni9Ti
			中溫: ZG230-450 ZG1Cr18Ni9Ti
			低溫: ZG1Cr18Ni9Ti

注：可為用戶提供GB、ANSI、JPI、JIS、DIN等法蘭結構型式，法蘭距按用戶需要確定。

●電動執行機構與閥配組

公稱通徑 mm		25	40	50	65	80	100	150	200	250	300
配電動 執行機 構型號	ZDLM	361LSA-20 361LXA-20	361LSB-30 361LXB-30		361LSB-50 361LXB-50			361LSC-65		361LSC-99
	ZDLM2 ZDLM3	361LSB-30 361LXB-30	361LSB-50 361LXB-50		361LSC-65			361LSC-99		361LSC-160
動作速度mm/s	ZDLM	2.1	3.5		1.7			3.4		2.0
	ZDLM2 ZDLM3	3.5	1.7		3.4			2.0		1.0

●3610L型直行程電子式電動執行機構主要技術參數

型號	額定輸出力N	速度mm/s	技術參數
361LSA-20 361LXA-20	2000	2.1	電源：220V±10%V a.c. 　　 50Hz 輸入信號：4-20mA d.c. 1-5V d.c. (信號線用屏蔽線) 開度信號：4-20mA d.c. 保護等級：相當IP55 防爆標志：ExdⅡBT4
361LSB-30 361LXB-30	3000	3.5
361LSB-50 361LXB-50	5000	1.7
361LSC-65	6500	3.4
361LSC-99	10000	2.0
361LSC-160	16000	1.0

●性能指標

項 目		指標 值
基本誤差 %		±2.5
回差 %		2.0
死區 %		3.0
始終點偏差 %		±2.5
額定行程偏差%		+2.5
允許泄漏量1/h	ZDLM型	1×10^-3×閥額定容量
	ZDLM2型	1×10^-5×閥額定容量
	ZDLM3型	1×10^-4×閥額定容量

●允許壓差

公稱通徑 mm		25	40	50	65	80	100	150	200	250	300
允許壓差 MPa	ZDLM	6.4						3.6	2.7	2.6	2.1
允許壓差 MPa	ZDLM2(M3)	6.4						5.5	4.1	3.2	2.4
