產品名稱：
|
電子式直行程角型調節閥
|
產品型號：
|
ZDSJ
|
|
驅動方式：
|
電動
|
連接形式：
|
焊接、法蘭
|
|
結構形式：
|
角型
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.6～6.4MPa
|
公稱通徑：
|
DN20-DN300
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、電子式直行程角型調節閥概述
電子式直行程角型調節閥配用德國進口PS系列直行程電動執行機構，實現對壓力、流量、溫度、液位等參數的調節。電動單(雙)座調節閥具有體積小、重量輕、泄漏量少、流路簡單、阻力小，使用于高壓差、高粘度、含有懸浮物和顆粒狀物質液體的調節，可以避免結焦，堵塞，也便于自潔和水清洗，角型閥一般使用于底進側出的場合，因為這樣可使調節有較好的穩定性。
二、電子式直行程角型調節閥閥體
形式：角型單座鑄造閥
公稱通徑：20-300mm
公稱形式：PN1.6 4.0 6.4Mpa
連接形式：法蘭式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
三、電子式直行程角型調節閥上閥蓋
常 溫 型：-20℃－+200℃
散 熱 型：-40℃－+450℃
壓蓋形式：螺栓壓緊式
填 料：V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管
四、電子式直行程角型調節閥閥內組織
閥芯形式：上導向單座柱塞式閥芯

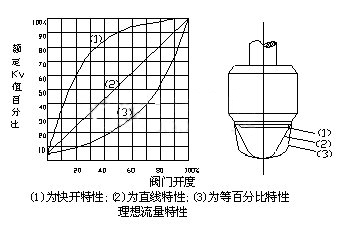

流量特性：等百分比特性，直線特性和快開特性
材 料：1Cr18Ni9Ti 0Cr18Ni12M02Ti
五、電子式直行程角型調節閥執行機構
類型：可選PS、3810、ZAZ型（DN100以內）、DKZ型（DN100以上）系列電子式直行程執行機構。
防爆型選用3810系列技術參數和性能：請參閱對應的執行機構與閥門定位器說明書。
六、電子式直行程角型調節閥規格參數表
|
公稱通徑DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
閥座直徑dn(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
七、電子式直行程角型調節閥主要零件材料及推薦使用溫度范圍
|
閥體材料
|
公稱
壓力
MPa
|
介質工作溫度℃
|
|
〈
|
〈
|
〈
|
〈
|
〈
|
〈
|
〈
|
〈
|
〈
|
〈
|
〈
|
〈
|
〈
|
〈
|
|
120
|
200
|
250
|
300
|
350
|
400
|
425
|
450
|
475
|
500
|
525
|
550
|
575
|
600
|
|
大工作壓力MPa
|

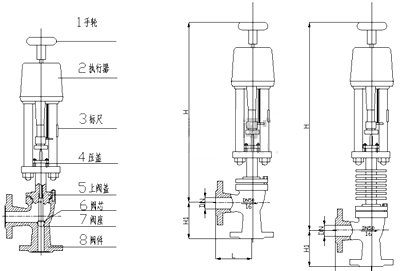

八、電子式直行程角型調節閥安裝尺寸和重量
|
公稱通徑DN（mm）
|
L（mm）
|
H1mm
|
H（mm）
|
Rmm
|
重量
|
|
PN（MPa）
|
常溫
|
中溫
|
PN1.6 MPa
|
|
1.6
|
九、電子式直行程角型調節閥型號編制說明
|
Z
|
D
|
S
|
JP
|
16
|
C
|
G
|
|
自控閥門
|
執行機構類型
|
位移特征：
|
閥門結構形式：
|
公稱壓力：
|
閥體材質：
|
溫度類型：
|
