產品名稱：
|
直行程分流、合流電動調節閥
|
產品型號：
|
ZDSF（H）型
|
|
驅動方式：
|
氣動、電動
|
連接形式：
|
焊接、法蘭
|
|
作用形式：
|
直行程
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.6～6.4MPa
|
公稱通徑：
|
DN25-DN300
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、ZDSF（H）型直行程分流、合流電動調節閥介紹
電動執行機構內有伺服系統，無需另配伺服放大器，有輸入控制信號（4－20mADC或1－5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節，采用平衡式閥塞結構，氣動襯氟調節閥具有閥塞穩定性好、不易產生震動、噪聲低、允許使用壓差大，連線簡單等特點，廣泛用于流量系數大，泄漏量要求比較嚴的電力、冶金、石油、化工、環保等行業的工業自動控制系統中。
形式：三通雙座鑄造閥
公稱通徑：25－300mm
公稱壓力：PM1.6 4.0 6.4MPa
連接形式：法蘭式按JB78－59 JB79－59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
二、ZDSF（H）型直行程分流、合流電動調節閥上閥蓋
常 溫 型：-20℃－+200℃
散 熱 型：-40℃－+450℃
壓蓋形式：螺栓壓緊式
填 料：V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管
三、ZDSF（H）型直行程分流、合流電動調節閥閥內組件
閥芯形式：雙導向雙座套筒型閥芯

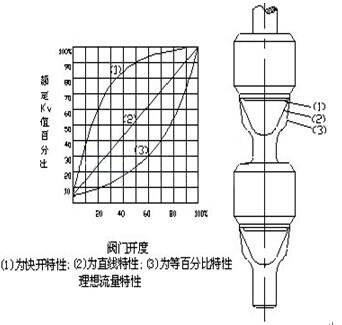

流量特性：等百分比特性，線性特性和快開特性
材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
四、ZDSF（H）型直行程分流、合流電動調節閥執行機構
類型：可選PS、3810、ZAZ型（DN100以內）、DKZ型（DN100以上）系列電子式直行程執行機構。防爆型選用3810系列
技術參數和性能：請參閱對應的執行機構與閥門定位器說明書。
五、ZDSF（H）型直行程分流、合流電動調節閥主要零件材料及推薦使用溫度范圍
|
閥體材料
|
公稱壓力MPa
|
介質工作溫度
|
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
|
120
|
200
|
250
|
300
|
350
|
400
|
425
|
450
|
475
|
500
|
525
|
550
|
575
|
600
|
|
最大工作壓力MPa
|
|
鑄鐵HT200
|
1.6
|
1.6
|
1.5
|
|
|
|
|
|
|
|
|
|
|
|
|
|
鑄鋼ZG25
|
4.0
6.4
|
|
4.0
6.4
|
3.7
5.9
|
3.3
5.2
|
3.0
4.7
|
2.8
4.1
|
2.3
3.7
|
1.8
2.9
|
|
|
|
|
|
|
|
不銹鋼ZG1r18Ni9Ti
|
4.0
6.4
|
|
|
|
|
4.0
6.4
|
3.0
4.4
|
2.7
4.2
|
2.4
4.0
|
2.1
3.8
|
|
|
|
|
|
六、ZDSF（H）型直行程分（合）流電動調節閥規格參數表
|
公稱通徑DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
閥座直徑dn (mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數Kv
|
合流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1280
|
|
分流
|
|
|
|
|
|
85
|
135
|
210
|
340
|
535
|
800
|
1280
|
|
行程mm
|
16
|
25
|
40
|
60
|
100
|
|
允許壓差△MPa
|
≤公稱壓力MPa
|
|
基本誤差%
|
±2.5
|
|
回差%
|
2.5
|
|
死區%
|
1.0
|
|
始終點偏差%
|
±2.5
|
|
額定行程偏差%
|
2.5
|
|
允許泄漏量Q
|
Kv值的0.05%
|
|
可調范圍
|
30:1
|
|
配電動執行器型號
|
PSL
|
PSL201
|
PSL202
|
PSL204
|
PSL208
|
PSL312
|
PSL320
|
|
3810L
|
SA－08
|
381LSA－20
|
381LSB－30
|
381LSB－50
|
381LSC－65
|
381LSC－160
|
|
公稱壓力介質溫度閥體材料
|
1.6MPa
|
常溫－20℃~＋200℃ 鑄鐵HT200
|
|
4.0MPa
|
常溫－20℃~＋200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
|
中溫-40℃~＋450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
|
6.4MPa
|
常溫－20℃~＋200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
|
中溫-40℃~＋450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|

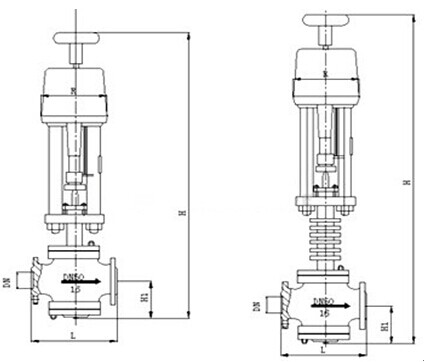

七、ZDSH（F）型直行程電動三通合（分）流調節閥外型尺寸表
|
公稱通徑DN
|
合流
|
分流
|
|
R
|
L
|
H
|
H1
|
L
|
H
|
H1
|
|
PN（MPa）
|
PN（MPa）
|
PN（MPa）
|
PN（MPa）
|
|
|
|
|
常溫
|
中溫
|
|
|
|
|
|
|
常溫
|
中溫
|
|
|
|
|
25
|
176
|
185
|
190
|
200
|
600
|
650
|
140
|
150
|
160
|
185
|
190
|
200
|
600
|
650
|
140
|
150
|
160
|
|
32
|
176
|
200
|
200
|
210
|
718
|
848
|
150
|
160
|
170
|
200
|
200
|
210
|
718
|
848
|
150
|
160
|
170
|
|
40
|
176
|
220
|
230
|
235
|
795
|
925
|
160
|
170
|
180
|
220
|
235
|
235
|
795
|
925
|
160
|
170
|
180
|
|
50
|
176
|
250
|
255
|
265
|
835
|
960
|
180
|
190
|
200
|
250
|
255
|
265
|
835
|
960
|
180
|
190
|
200
|
|
65
|
176
|
275
|
285
|
295
|
1067
|
1214
|
200
|
210
|
220
|
275
|
285
|
295
|
1067
|
1214
|
200
|
210
|
220
|
|
80
|
176
|
300
|
310
|
320
|
1080
|
1243
|
210
|
230
|
240
|
300
|
310
|
320
|
1102
|
1265
|
225
|
250
|
265
|
|
100
|
176
|
350
|
360
|
370
|
1094
|
1257
|
220
|
250
|
260
|
350
|
360
|
370
|
1131
|
1294
|
245
|
275
|
285
|
|
125
|
225
|
410
|
430
|
440
|
1292
|
1492
|
260
|
300
|
300
|
410
|
425
|
440
|
1329
|
1529
|
285
|
320
|
325
|
|
150
|
225
|
450
|
465
|
475
|
1321
|
1520
|
280
|
320
|
320
|
450
|
460
|
475
|
1358
|
1557
|
305
|
340
|
345
|
|
200
|
225
|
550
|
560
|
570
|
1400
|
1597
|
320
|
380
|
380
|
550
|
560
|
570
|
1445
|
1642
|
350
|
400
|
410
|
|
250
|
225
|
635
|
660
|
670
|
|
|
|
474
|
474
|
635
|
660
|
670
|
|
|
|
|
|
|
300
|
225
|
720
|
740
|
770
|
|
|
|
584
|
584
|
720
|
740
|
770
|
|
|
|
|
|
八、ZDSF（H）型直行程分流、合流電動調節閥型號編制說明
|
Z
|
D
|
S
|
F
|
40
|
P
|
G
|
|
自控閥門
|
執行機構類型：
|
位移特征：
|
閥門結構形式
|
公稱壓力：
|
閥體材質：
|
溫度類型：
|
|
|
D：表示PS系列
|
S：表示直行程
|
F：表示分流閥
|
16：表示1..6MP
|
C：表示碳鋼
|
G：表示中溫型
|
|
|
R：表示3810系列
|
|
H：表示合流閥
|
40：表示4..0MP
|
P：表示不銹鋼
|
常溫省略
|
|
|
H：表示DKZ系列
|
|
|
64：表示6.4MP
|
鑄鐵省略
|
|
|
|
C：表示ZAZ系列
|
|
|
|
|
|
