產品名稱：
|

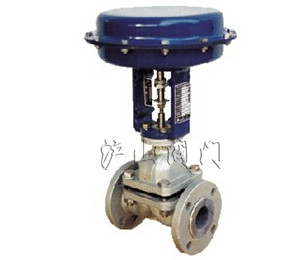

ZMAT氣動隔膜閥
|
產品型號：
|
ZMAT
|
|
驅動方式：
|
氣動
|
連接形式：
|
焊接、法蘭
|
|
結構形式：
|
二通式
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.0-32.0MPa
|
公稱通徑：
|
DN20-DN200
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、ZMAT氣動隔膜閥概述
ZMAT氣動隔膜閥由氣動薄膜執行機構和隔膜閥組成。隔膜閥閥體流路平滑、節流元件為彈性隔膜，閥蓋上無填料函。因而閥流通能力比一般調節閥大無泄漏，流量特性為快開特性，可采用閥門定位器來改善流量調節特性，在許用壓差范圍內可作切斷閥用。氣開、氣關作用由正反執行機構實現。氣動調節閥適用于高粘性流體、懸浮狀顆粒、纖維介質和有毒介質、腐蝕性介質的調節場合。
二、ZMAT氣動隔膜閥詳細信息
|
加工定制：是
|
品牌：滬山
|
型號：ZMAT
|
|
材質：鑄鋼
|
連接形式：法蘭
|
公稱通徑：32（mm）
|
|
適用介質：水,各種高腐蝕化學介質,弱酸堿介質,氨氣,氮氣,氫氣
|
壓力環境：常壓
|
工作溫度：常溫
|
|
流動方向：單向
|
驅動方式：電子
|
零部件及配件：執行器
|
|
形態：柱塞式
|
類型(通道位置)：二通式
|
標準：國標
|
|
密封形式：軟密封型
|
三、ZMAT氣動隔膜閥閥體
型式：鑄造直通閥體
閥尺寸：DN20~200
額定壓力：PN10
連接形式：法蘭（標準型）
法蘭標準：鋼制法蘭按GB/T9113-2000、JB/T79-94
密封面型式：PN10為凸面
法蘭端面距離：按GB12221-89
材質：ZG230~450、 ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
四、ZMAT型氣動隔膜調節閥閥內組件
閥芯：隔膜 軟密封 NBR、EPAM、PTFE
五、ZMAT型氣動隔膜調節閥執行機構
型式：多彈簧式薄膜執行機構（ZHA/B-22、ZHA/B-23、ZHA/B-45、
作用：正作用、反作用
膜片材料：丁腈橡膠夾增強滌綸織物
彈簧量程：20~100KPa、40~200KPa、80~240KPa
供氣壓力：0.14-0.4MPa
信號接口：內螺紋M16×1.5
環境溫度：—30℃~+70℃
六、ZMAT型氣動隔膜調節閥閥作用
氣關式FO（配正作用執行機構）當氣源故障時，執行機構彈簧將閥打開
氣開式FC（配反作用執行機構）當氣源故障時，執行機構彈簧將閥關閉
七、ZMAT型氣動隔膜調節閥作用（根據要求配置）
定位器、空氣過濾減壓閥、手輪機構、限位開關、電磁閥、閥位傳送器、繼動器、保位器
ZXT型氣動隔膜調節閥性能
額定Kv值：參照性能表，流量特性：線性、等百分比，可調范圍；50：1
閥座泄漏量（對于額定KV值%）金屬密封：小于0.01%（ANSIB16.104-1976IV級）
回差：小于全行程的1%（帶定位器）、小于全行程的3%~5%（不帶定信器）
基本誤差：小于全行程的±1%（帶定位器）、小于全行程的±5%（不帶定位器）
八、ZMAT型氣動隔膜調節閥附加夫格（根據要求制造）
特殊檢查，材料檢查（制造記錄表）
無損檢查，蒸氣檢查，低溫檢查
法蘭背面加工；帶排污栓、雙重填料、蒸汽夾套、禁油禁水處理 禁油處理、特殊配管接頭、SUS304制品的外裸螺栓，螺母、鹽害對策、防砂，防塵要求、熱帶地區規格、寒冷地區規格、真空用途
