產品名稱：
|
ZHYQ氣動罐底調節閥
|
產品型號：
|
ZHYQ
|
|
驅動方式：
|
氣動
|
連接形式：
|
焊接、法蘭
|
|
結構形式：
|
單座
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.6～6.4MPa
|
公稱通徑：
|
DN25-DN150
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、ZHYQ氣動罐底調節閥概述

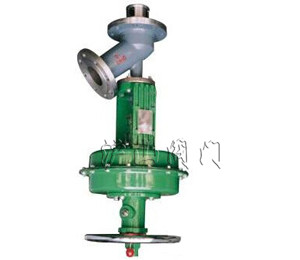

ZHYQ氣動罐底調節閥是一種特殊結構型式的單座調節閥，閥體成Y形，閥體流路流暢，流量大，壓降損失小，閥座泄漏量符合ANSIB1G.104標準，調節閥配用HA多彈簧式薄膜執行機構，其結構緊湊；輸出力大，氣動薄膜雙座調節閥適宜控制容易沉積或含有顆粒的流體。
二、ZHYQ氣動罐底調節閥主要零件材料
閥體: ZG230～450、ZG1Cr18Ni9Ti、ZG1Cr17Ni12Mo2
閥芯：0Cr17Ni12Mo2、司鈦萊合金堆焊 閥座：聚四氟乙烯
閥桿、推 桿：2Cr13、1Cr18Ni9Ti
波 紋 膜 片：丁腈橡膠夾增強滌綸織物
膜蓋：A3
彈簧：60Si2Mn
填料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
三、ZHYQ氣動罐底調節閥主要技術參數
|
公稱通徑DN(mm)
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
|
閥座直徑
|
40
|
50
|
80
|
80
|
100
|
150
|
200
|
|
額定流量系數Kv
|
14
|
35
|
55
|
95
|
135
|
220
|
720
|
|
額定行程
|
25
|
40
|
50
|
75
|
|
信號范圍Pr(KPa)
|
20～100 80～240
|
|
氣源壓力PS(MPa)
|
0.14～0.4
|
|
固有流量特性
|
快開
|
|
允許泄漏量
|
硬閥座：10-4X閥額定容量、軟閥座：10-7x閥額定容量
|
|
公稱壓力PN(MPa)
|
1.6、 4.0、 6.4
|
|
工作溫度t(℃)
|
常溫型
|
-20～200、-40～250、-60～250
|
|
散熱型
|
-40～450、-60～450
|
|
高溫型
|
450～560
|
|
低溫型
|
-60～-100、-100～-200、-200～-250
|
