產品名稱：
|

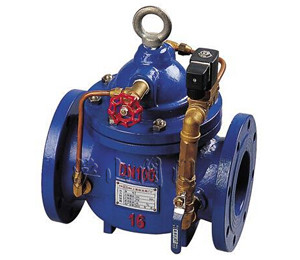

600X型電動流量控制閥
|
產品型號：
|
600X型
|
|
驅動方式：
|
電動
|
連接形式：
|
法蘭
|
|
結構形式：
|
直通
|
適用介質：
|
水，油品
|
|
壓力范圍：
|
1.0～2.5MPa
|
公稱通徑：
|
DN20-DN600
|
|
常用材質：
|
鑄鋼，不銹鋼
|
技術咨詢：
|
021-31007323
|
一、600X型電動流量控制閥簡介：
600X電動流量控制閥是一種以電磁閥為向?qū)чy的水力操作式閥門。常用于給排水及工業系統中的自動控制，控制反應準確快速，根據電信號遙控開啟和關閉管道路系統，實現遠程操作。并可取代閘閥和蝶閥用于大型電動操作系統。閥門關閉速度可調，平穩關閉而不產生壓力波動。該閥門體積小、重量輕、維修簡單、使用方便、安全可靠。電磁閥可選用交流電220V，或直流電24V，可根據各種場合選用常開或常閉型均可。
二、600X型電動流量控制閥結構特點及用途：
600X型水力電動控閥由主閥、電磁導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。通過電磁導閥可以實現對閥門開啟和關閉的遙控。加裝附加裝置后，可控制開啟和關閉的速度。
本產品利用導閥控制閥門的開啟和關閉，節省能源�？纱嫫渌y門大型電動裝置。
本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
三、600X型電動流量控制閥排污要求：
600X電動控制閥是一種利用水自潤式閥體，無須另加機油潤滑，如遇主閥內零部件損壞時，請按下列指示進行拆卸。(注：內閥內一般消耗損傷品為膜片和
但在工程中應用水力控制閥時，還存在一定誤區，如閥的適用條件，閥的設計選用要求，安裝要點等，為此，本文擬以 CECS 標準《水力控制閥應用設計規程》(送審稿)為基礎，結合本人的體會來闡述上述諸方面的{TodayHot}問題。
A、閥門的強度試驗壓力為公稱壓力的1.5倍;
B、閥門的嚴密性試驗壓力為公稱壓力的1.5倍;
C、試驗壓力在試驗持續時間內應保持不變，且殼體填料及閥瓣密封面無滲漏;
D、閥門試驗持續時間按上表。
當生活、生產、消防給水系統的水池(箱)其進水管公稱直徑大于或等于50mm時宜設置遙控浮球閥。遙控浮球的公稱通徑應與管路公稱直徑相同。遙控浮球閥前應設置過濾器,過濾器應符合下列規定：
水力控制閥宜水平安裝。水平安裝時，閥蓋宜向上。消防給水系統的減壓閥閥后應有排水設施。自動噴水滅火系統的需減壓時，減壓閥應設置在報警閥前(沿水流方向)，與單個報警閥配套設置的減壓閥，可不設備用減壓閥;與多個報警閥配套設置的減壓閥，應設備廠用減壓閥。用于熱水供應工程的減壓閥，應采用熱水型減壓閥。
采用干管干管循環方式(半循環方式)的熱水供應工程，減壓閥設置要求應與冷水工程相同;采用立管循環方式(全循環方式)的熱水供應工程，減壓閥設置應防止熱水循環的破壞，各分區回水管在匯合點壓力應平衡。
四、600X型電動流量控制主要尺寸表：
公稱尺寸
DN(mm)
|
外形尺寸
|
|
L
|
F1
|
H1
|
H
|
|
20
|
150
|
136
|
269
|
342
|
|
25
|
160
|
136
|
269
|
342
|
|
32
|
180
|
136
|
269
|
342
|
|
40
|
200
|
155
|
300
|
395
|
|
50
|
203
|
155
|
300
|
395
|
|
65
|
216
|
165
|
288
|
385
|
|
80
|
241
|
175
|
310
|
420
|
|
100
|
292
|
195
|
340
|
500
|
|
125
|
330
|
220
|
380
|
540
|
|
150
|
356
|
230
|
410
|
575
|
|
200
|
495
|
255
|
440
|
665
|
|
250
|
622
|
300
|
460
|
720
|
|
300
|
698
|
340
|
480
|
750
|
|
350
|
787
|
415
|
516
|
830
|
|
400
|
914
|
450
|
560
|
900
|
|
450
|
978
|
450
|
560
|
900
|
|
500
|
978
|
410
|
750
|
1110
|
|
600
|
1230
|
456
|
850
|
1286
|
