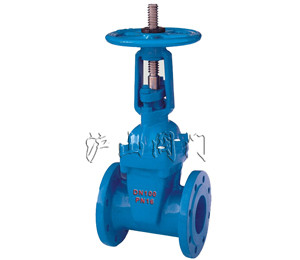

一、彈性座封閘閥簡介：
　　
       閘板有兩個密封面 , 常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52'''' 。楔式閘閥的閘板可以做成一個整　體，叫做剛性閘板;也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。

　　彈性座封閘閥又叫升降桿閘閥 ( 亦叫明桿閘閥)。通常在升降桿上有梯形螺紋，軟密封閘閥通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本�運動，也就是將操作轉矩變?yōu)椴僮魍屏Αｉ_啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象, 通常在開到頂點位置上，再倒回 1/2-1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置(即行程)來確定。


二、彈性座封閘閥通過要求：


　　1.1彈性座封閘閥規格及類別，應符合管道設計文件的要求。

　　1.2彈性座封閘閥的型號應注明依據的國標編號要求。若是企業標準，應注明型號的相關說明。

　　1.3彈性座封閘閥工作壓力，要求≥管道的工作壓力，在不影響價格的前提下，閥門可承受的工壓應大于管道實際的工壓;彈性座封閘閥關閉狀況下的任何一側應能承受1.1倍閥門工壓值而不滲漏;閥門開啟狀況下，閥體應能承受二倍閥門工壓的要求。

　　1.4彈性座封閘閥制造標準，應說明依據的國標編號，若是企業標準，采購合同上應附企業文件。本類閥門在管道中一般應當水平安裝。


三、彈性座封閘閥標質：


　　2.1閥體材質，應以球墨鑄鐵，鑄鋼，不銹鋼，316L為主，并注明牌號及鑄鐵實際的物理化學檢測數據。

　　2.2閥桿材質，力求不銹鋼閥桿(2CR13)，大口徑閥門也應是不銹鋼嵌包的閥桿。

　　2.3螺母材質，采用鑄鋁黃銅或鑄鋁青銅，且硬度與強度均大于閥桿。

　　2.4閥桿襯套材質，其硬度與強度均應不大于閥桿，且在水浸泡狀況下與閥桿、閥體不形成電化學腐蝕。

　　2.5密封面的材質

　�、購椥宰�封閘閥類別不一，密封方式及材質要求不一;

　　②普通楔式閘閥，銅環的材質、固定方式、研磨方式均應說明;

　�、蹚椥宰�封閘閥，閥板襯膠材料的物理化學及衛生檢測數據;

　　2.6閥軸填料

　�、儆捎诠芫W(wǎng)中的彈性座封閘閥，通常是啟閉不頻繁的，要求填料在數年內不活動，填料亦不老化，長期保持密封效果;

　�、陂y軸填料亦應在承受頻繁啟閉時，密封效果的良好性;

　　③鑒于上述要求，閥軸填料力求終身不換或十多年不更換;

　　④填料若需更換，氣動閥設計應考慮能有水壓的狀況下更換的措施。

四、彈性座封閘閥操作機構：


　　3.1彈性座封閘閥操作時的啟閉方向，一律應順時針關閉。

　　3.2由于管網中的氣動閥，經常是人工啟閉，啟閉轉數不宜過多，就是大口徑閥門亦應在200-600轉內。

　　3.3為了便于一個人的啟閉操作，在管道工壓狀況下，大啟閉力矩宜為240N-m。

　　3.4彈性座封閘閥啟閉操作端應為方榫，且尺寸標準化，并面向地面，以便人們從地面上可直接操作。帶輪盤的閥門不適用于地下管網。

　　3.5彈性座封閘閥啟閉程度的顯示盤

　�、購椥宰�封閘閥啟閉程度的刻度線，應鑄造在變速箱蓋上或轉換方向后的顯示盤的外殼上，一律面向地面，刻度線刷上熒光粉，以示醒目;

　�、谥甘颈P針的材質在管理較好的情況下可用不銹鋼板，否則為刷漆的鋼板，切勿使用鋁皮制作;

　　③指示盤針醒目，固定牢靠，一旦啟閉調節準確后，應以鉚釘鎖定。

　　3.6若彈性座封閘閥埋設較深，操作機構及顯示盤離地面距離≥1.5m時，應設有加長桿設施，且固定穩牢，以便人們從地面上觀察及操作。也就是說，管網中的閥門啟閉操作，不宜下井作業。

五、彈性座封閘閥用途及特點：


　　彈性座封閘閥用途

　　彈性座封閘閥廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用

　　彈性座封閘閥特點

　　1、平底式閥座，不出現污物堆積，使密封更可靠

　　2、閥瓣整體包丁腈橡膠,閥門內件采用耐腐蝕不生銹鋼和銅合金材料，可用于污水系統適應較惡劣的工作環境

　　3、體積小，重量輕，便于安裝和維修

　　4、閥桿采用三道O型環密封，大大減少了開關時的磨擦阻力，開關輕巧不漏水。

六、彈性座封閘閥的優勢：


　　彈性座封閘閥關閉時，密封面可以只依靠介質壓力來密封 , 即只依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的，即閘閥關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。

　　開啟閘閥時，當閘板提升高度等于閘閥通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象 , 通常在開到頂點位置上 , 再倒回 1/2-1圈 , 作為全開閘閥的位置。因此 , 閘閥的全開位置，按閘板的位置(即行程〉來確定。密封面易磨損，影響使用壽命。啟閉時，閘板與閥座兩個密封面相互摩擦滑動，要介質壓力作用下易產生擦傷磨損，影響密封性能，縮短使用壽命。

　　長期以來市場上使用的一般閘閥普遍存在著漏水或生銹現象，克服了一般閘閥密封不良，生銹等缺陷，彈性座封閘閥利用彈性閘板產生微量彈性變形的補償作用達到良好的密封效果，具有開關輕巧、密封可靠、彈性記憶佳及使用壽命等顯著優點�？蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等體管線上作為調節和截流裝置使用。這就是彈性座封閘閥的好處以及優勢所在。
