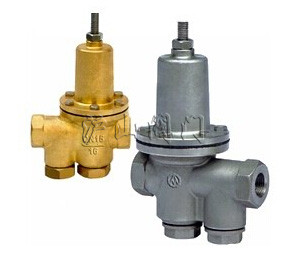

Y11X型直接作用薄膜式減壓閥


Y11X型直接作用薄膜式減壓閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 直接作用薄膜式減壓閥   產品型號 Y11X
  驅動方式 手動   連接形式 內螺紋
  結構形式 薄膜式   密封材料 橡膠
  壓力范圍 1.0~1.6MPa   公稱通徑 DN15-DN50
  常用材質 碳鋼、不銹鋼   技術咨詢 021-31007323




Y11X型直接作用薄膜式減壓閥介紹

         本系列直接作用薄膜式減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。薄膜型減壓閥通過調節調節彈簧壓力設定出口壓力,利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。
本產品主要用于蒸汽管路,起減壓穩壓作用。


Y11X型直接作用薄膜式減壓閥結構圖

一、Y11X型直接作用薄膜式減壓閥主要技術參數和性能指標


公稱壓力(Mpa)

1.0

1.6

殼體試驗壓力(Mpa)*

1.5

2.4

密封試驗壓力(Mpa)

1.0

1.6

高進口壓力(Mpa)

1.0

1.6

出口壓力范圍(Mpa)

0.09-0.8

0.1-1.2

壓力特性偏差(Mpa)△P2P

GB12246-1989

流量特性偏差(Mpa)△P2G

GB12246-1989

滲漏量

0

工作溫度

0℃-80℃

*.殼體試驗不包括膜片、頂蓋。

二、Y11X型直接作用薄膜式減壓閥主要零件材料


零件名稱

零件材料

閥體 閥蓋

銅合金

閥座

H62

閥瓣

H62

閥桿

H62

O型圈

丁腈橡膠

密封圈

丁腈橡膠

膜片

夾織物丁腈橡膠

調節彈簧

60Si2Mn

過濾器

不銹鋼


三、Y11X型直接作用薄膜式減壓閥流量系數(Cv


DN

15(1/2")

20(3/4")

25(1")

32(1-1/4")

40(1-1/2")

50(2")

Cv

0.5

0.6

1.2

1.8

3.0

5.0


四、Y11X型直接作用薄膜式減壓閥連接尺寸


DN

G

L

H1

H

D

15(1/2")

G1/2"

112

40

150

75

20(3/4")

G3-4"

140

55

190

90

25(1")

G1"

140

55

195

90

32(1-1/4")

G1-1/4"

165

55

212

98

40(1-1/2")

G1-1/4"

190

55

215

98

50(2")

G2"

200

65

265

120
