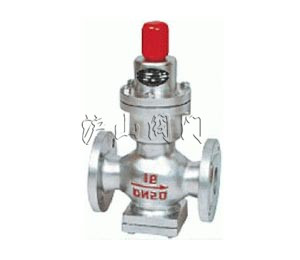

Y44Y型直接作用式波紋管減壓閥


Y44Y型直接作用式波紋管減壓閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 直接作用式波紋管減壓閥   產品型號 Y44Y
  驅動方式 手動   連接形式 法蘭
  結構形式 波紋管   密封材料 硬質合金
  壓力范圍 0.6~1.6MPa   公稱通徑 DN15-DN100
  常用材質 碳鋼、不銹鋼   技術咨詢 021-31007323



Y44Y型直接作用式波紋管減壓閥介紹


    本系列直接作用式波紋管減壓閥屬于直接作用式波紋管彈簧減壓閥。主要由波紋管、調節彈簧、閥座、閥瓣等零件組成,利用波紋管傳感閥門壓力驅動閥瓣,改變和控制閥門開度實現減壓穩壓功能。通過調節調節螺栓設定出口壓力。
    本
杠桿式蒸汽減壓閥品調壓、穩壓動作靈敏平衡,適用于氣體和液體介質的管路使用。

Y44H/Y型直接作用式波紋管減壓閥

一、Y44Y型直接作用式波紋管減壓閥主要技術參數和性能指標


公稱壓力(MPa)

0.6

1.0

1.6

殼體試驗壓力(MPa)

0.9

1.5

2.4

密封試驗壓力(MPa)

0.6

1.0

1.6

高進口壓力(MPa)

0.6

1.0

1.6

出口壓力范圍(MPa)

0.05-0.4

0.1-0.8

0.1-1.0

壓力特性偏差(MPa)△P2P

GB12244-1989

流量特性偏差(MPa)△P2G

GB12244-1989

小壓差(MPa)

0.1

0.15

0.15

滲漏量

GB12245-1989

*:殼體試驗不包括波紋管,殼體耐壓試驗時,必須取下波紋管組件后進行。

二、Y44Y型直接作用式波紋管減壓閥主要零件材料


零件名稱

零件材料

閥體、閥蓋

WCB

底蓋

WCB

閥座、閥瓣

2Cr13

波紋管

1Cr18N9Ti

波紋管上墊

2Cr13

波紋管下墊

2Cr13

號向座

2Cr13

主閥彈簧

50CrVA

調節彈簧

60S12Mn


三、Y44Y型直接作用式波紋管減壓閥流量系數(Cv)


DN

15

20

25

32

40

50

65

80

100

Cv

1

2.5

4

6.5

9

16

25

36

64


四、Y44Y型直接作用式波紋管減壓閥連接尺寸(PN0.6-1.6MPa)



公稱通徑DN

外形尺寸

連接尺寸

L

H

H1

PN1.6MPa

PN1.6MPa

PN1.6MPa

0.6/1.0MPa

1.6MPa

D

K

n-Φ

d

C

D

K

n-Φ

d

C

D

K

n-Φ

d

C

15

140

140

290

90

80

55

4-12

40

12

95

65

4-14

45

12

95

65

4-14

45

14

20

140

140

295

98

90

65

4-12

50

12

105

75

4-14

55

14

105

75

4-14

55

14

25

160

160

295

110

100

75

4-12

60

14

115

85

4-14

65

14

115

85

4-14

65

14

32

1080

180

295

110

120

90

4-14

70

14

135

100

4-18

78

16

135

100

4-18

78

16

40

200

200

325

125

130

100

4-14

80

14

145

110

4-18

85

16

145

110

4-18

85

16

50

230

230

325

125

150

110

4-14

90

14

160

125

4-18

100

16

160

125

4-18

100

16

65

280

325

130

160

130

4-14

110

14

180

145

4-18

120

18

180

145

4-18

120

18

80

310

380

160

185

150

4-18

125

16

195

160

4-18

135

18

195

160

8-18

135

20

100

350

380

170

205

170

4-18

145

16

215

180

8-18

155

20

215

180

8-18

155

20
