產品名稱：
|
復合式清水排氣閥
|
產品型號：
|
CARX
|
|
驅動方式：
|
手動
|
連接形式：
|
法蘭
|
|
結構形式：
|
復合式
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.0～1.6MPa
|
公稱通徑：
|
DN20-DN100
|
|
常用材質：
|
灰鑄鐵
|
技術咨詢：
|
021-31007323
|
一、CARX復合式排氣閥 概述：
復合式排氣閥用于管路上的高點或有閉氣的地方，排除管內的氣體來疏通管道，達到正常工作，如不裝排氣閥，管內流動的液體產生動熱引起氣體，形成短路，使管道出水容量達不到要求，其次，管道運轉時出現停電、停泵管道會出現負壓力，而會引起管道振動或破裂，排（吸）氣閥就迅速把空氣吸入管內，防止管道振動或破裂。
二、CARX復合式排氣閥 作用原理：
當管內開始注水時，塞頭停留在開啟位置，進行大量排氣，當空氣排完時，閥內積水浮球被浮起，傳動塞頭至關閉位置，停止大量排氣；當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣則由小孔排出。當抽水機停止，管內水流空時，或遇管內產生負壓時，此時塞頭開啟，吸入空氣確保管線安全。
三、CARX復合式排氣閥 結構與用途：
CARX復合式排氣閥為圓桶狀式閥體，快速排（吸）氣閥內部主要有不銹鋼浮球及塞頭。
CARX復合式排氣閥裝設于泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。
四、CARX復合式排氣閥 技術參數：
1.介質：清水
2.溫度：常溫
3.閥體：灰鑄鐵HT200
4.浮球與塞頭：不銹鋼
5.密封材料：丁晴橡膠
6.閥體試驗打壓：1.5mpa
7.浮球、密封試驗打壓：0.05-1.1MPA不漏水
五、CARX復合式排氣閥 零件材質：
|
序 號
|
名 稱
|
材 質
|
|
1
|
閥 體
|
HT200
|
|
2
|
閥 蓋
|
HT200
|
|
3
|
浮 球
|
SUS 304
|
|
4
|
杠桿架
|
鑄銅ZH59
|
|
5
|
桿
|
鑄銅ZH59
|
|
6
|
塞 頭
|
丁睛橡膠NBR
|

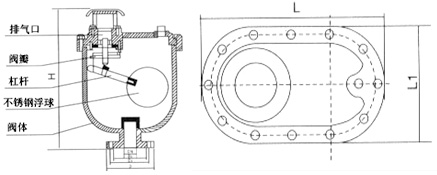

六、CARX復合式排氣閥 主要外形及連接尺寸：
|
型 號
|
公稱通徑 DN(mm)
|
尺 寸
|
|
H
|
L
|
L1
|
D
|
D1
|
D2
|
z-φd
|
|
CARX-1.0
CARX-1.6
|
20
|
375
|
290
|
180
|
105
|
75
|
55
|
4-12
|
|
25
|
375
|
290
|
180
|
115
|
85
|
65
|
4-14
|
|
50
|
480
|
360
|
205
|
160
|
125
|
100
|
4-14
|
|
80
|
520
|
405
|
245
|
195
|
160
|
135
|
4-18
|
|
100
|
530
|
405
|
245
|
215
|
180
|
155
|
4-18
|
七、CARX復合式排氣閥 每小時排氣量表：
|
規格DN
|
25
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
|
立方米/小時
|
2-88
|
85-352
|
22-904
|
34-1413
|
76-3179
|
135-8831
|
212-8831
|
305-12717
|
415-17309
|
542-22608
|
