產品名稱：
|
阻火通氣帽
|
產品型號：
|
FZT-1
|
|
驅動方式：
|
手動
|
產品屬性：
|
儲罐配件
|
|
適用介質：
|
輕質油品
|
密封材料：
|
聚四氟乙烯
|
|
壓力范圍：
|
|
公稱通徑：
|
DN100、DN150
|
|
常用材質：
|
鋁合金
|
技術咨詢：
|
021-31007323
|

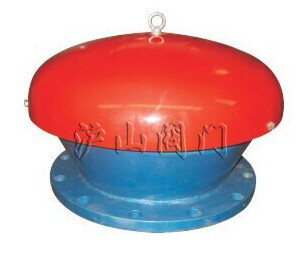

一、FZT-1型阻火通氣帽介紹
阻火通氣帽是用來阻止氫氣火焰向外蔓延的安全裝置。它由一種能夠通過氣體的、具有許多細小通道或縫隙的固體材料（阻火元件）所組成。要求阻火元件的縫隙或 通道盡量小，因而當火焰進入阻火器后，被阻火元件分成許多細小的火焰流，由于傳熱作用（氣體被冷卻）和器壁效應，火焰流猝滅。
|
規格
|
圖號
|
重量（㎏/臺）
|
|
DN150
|
GLY-150
|
7.6
|
|
DN100
|
GLY-100
|
5.5
|
二、FZT-1型阻火通氣帽
阻火通氣帽是用于城市工礦企業、加油站，裝設于儲罐（或泵輸送量不大于25m2/n的輕質油品水型油罐上）的重要配件。

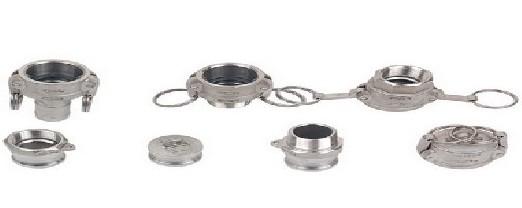

三、FZT-1型阻火通氣帽各種快速接頭
四、FZT-1型阻火通氣帽主要性能
1、防爆阻火呼吸閥性能合格,連續13次阻爆性能試驗每次均能阻火。
2、耐燒性能合格，耐燒試驗1小時無回火現象。
3、殼體水壓試驗合格。本產品結合理，重量輕、耐腐蝕。易檢修，安裝方便。阻火器芯子采用不銹鋼材料, 耐腐蝕易于清洗
引用以下標準如下：
GB/T4237-1992 不銹鋼熱軋鋼板
GB/T6414-1986 鑄件尺寸公差
GB/T9438-1988 鋁合金鑄件技術條件
GB/T9439-1988 灰鑄鐵件
GB 5908-1986 石油儲罐阻火器阻火性能和實驗方法
GB/T1804-1992 一般公差線性尺寸的未注公差
GB/T13306-1991 標牌
GB/T13384-1992 機電產品包裝通用技術條件
JB 78-59 鑄鐵法蘭
SY 5302-87 石油鉆采機械產品用灰鑄鐵件通用技術參數
ZB G 33001-85 聚四氟乙烯管材
ZB G 33003-85 聚四氟乙烯棒材
ZB G 33004-85 聚四氟乙烯薄膜
五、FZT-1型阻火通氣帽工作原理
大多數阻火器是由能夠通過氣體的許多細小、均勻或不均勻的通道或孔隙的固體材質所組成，對這些通道或孔隙要求盡量的小，小到只要能夠通過火焰就可以。這樣，火焰進入阻火器后就分成許多細小的火焰流被熄滅�；鹧婺軌虮幌绲臋C(jī)理是傳熱作用和器壁效應。
傳熱作用
阻火通氣帽能夠阻止火焰繼續傳播并迫使火焰熄滅的因素之一是傳熱作用。我們知道，阻火器是由許多細小通道或孔隙組成的，當火焰進入這些細小通道后就形成許多細小的火焰流。由于通道或孔隙的傳熱面積很大，火焰通過通道壁進行熱交換后，溫度下降，到一定程度時火焰即被熄滅。進行的試驗表明，當把阻火器材料的導熱性提高460倍時，其熄滅直徑僅改變2.6%。這說明材質問題是次要的。即傳熱作用是熄滅火焰的一種原因，但不是主要的原因。因此，對于作為阻爆用的阻火器來說，其材質的選擇不是太重要的。但是在選用材質時應考慮其機械強度和耐腐蝕等性能。
器壁效應
根據燃燒與爆炸連鎖反應理論，認為燃燒炸現象不是分子間直接作用的結果，而是在外來能源(熱能、輻射能、電能、化學反應能等)的激發下，使分子分裂為十分活潑而壽命短促的自由基�；瘜W(xué)反應是靠這些自由基進行的。自由基與另一分子作用，作用的結果除了生成物之外還能產生新的自由基。這樣自由基又消耗又生新的如此不斷地進行下去�？芍兹蓟旌蠚怏w自行燃燒(在開始燃燒后，沒有外界能源的作用)的條件是：新產生的自由基數等于或大于消失的自由基數。當然，自行燃燒與反應系統的條件有關，如溫度、壓力、氣體濃度、容器的大小和材質等。隨著阻火器通道尺寸的減小，自由基與反應分子之間碰撞幾率隨之減少，而自由基與通道壁的碰幾率反而增加，這樣就促使自由基反應減低。當通道尺寸減小到某一數值時，這種器壁效應就造成了火焰不能繼續進行的條件，火焰即被阻止。由此可知，器壁效應是阻火器阻火焰作的主要機理。由此點出發，可以設計出知種結構形式的阻火器，滿足工業上的需要。
