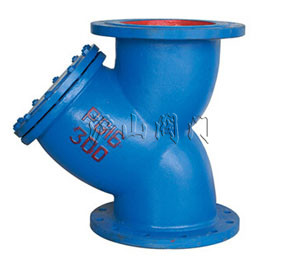

產品名稱：	法蘭過濾器	產品型號：	YFG型
驅動方式：	手動	連接形式：	法蘭
適用介質：	蒸汽、空氣、水、油品	密封材料：	不銹鋼、橡膠
壓力范圍：	1.6～4.0MPa	公稱通徑：	DN15-DN350
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、YFG型法蘭過濾器介紹

　　YFG型法蘭過濾器是輸送介質的管道系列不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。該過濾器具有結構先進，阻力小，排污方便等特點。適用介質可為水，油、氣。可按用戶要求制作濾網，其外型基本相同(Y型)，內部件全部采用不銹鋼，堅固耐用。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，TYG型過濾器使用維護極為方便。該過濾器體形小、濾眼細、阻力小、效果高、安裝檢修方便、成本低、并排污時間短，對一般小型號者，只需5-10分鐘。一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-300目/cm2。



二、YFG型法蘭過濾器特點

1、抗污性強，排污方便；流通面積大，壓力損失小；結構簡單，體積小。重量輕。
2、濾芯網材質。均為全不銹鋼制作。耐腐蝕性強。使用壽命長。
3、過濾網密度：為l0—120目，介質：蒸汽、空氣、水、油品、或根據用戶要求定做。
4、伸縮型特點：拉伸長度。大位置可移伸100mm。有利于安裝方便。提高工作效率。

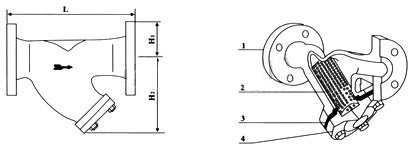

三、YFG型法蘭過濾器主要零件部件材料表

要主零件部件材料表	Code 序號	Parts 零件名稱	Materials 材料
	1	Bodv 閥體	CarbonsteelStainlessSteel 碳鋼、不銹鋼
	2	Filter Core Net 濾芯網	Stainless Steel 不銹鋼
	3	Gasket 墊片	Metal graphite 金屬石墨
	4	Gauze Filter Cap 濾網蓋	CarbonsteeIStainlessSteel 碳鋼、不銹鋼



四、YFG型法蘭過濾器技術參數表

Model 產品型號	Nominal Diameter(DN) 公稱通徑	Connection 連接方式	Nominal Pressure fMPa) 公稱壓力	Max．Allowable TMP(℃) 最高允許溫度	External Dimensions(mm)外形尺寸
					L	H1	H2
YFG	15—20 25	Flange法蘭	1.6—4.0	425	160 150	53 58	70 95
YFG	32	Flange法蘭	1.6—4．O	425	1 80	73	120
YFG	40	Flange法蘭	1.6—4.0	425	200	75	1 35
YFG	50	Flange法蘭	1.6—4.0	425	230	80	1 65
YFG	65	Flange法蘭	1.6—4.0	425	270	93	1 80
YFG	80	Flange法蘭	1.6—4．O	425	290	1 00	1 89
YFG	1 00	Flange法蘭	1.6—4.0	425	310	1 1 0	235
YFG	125	Flange法蘭	1.6—4.0	425	400	125	280
YFG	1 50	Flange法蘭	1.6—4.0	425	430	143	345
YFG	200	Flange法蘭	1.6—4．O	425	500	170	410
YFG	250	Flange法蘭	1.6—4.0	425	590	203	610
YFG	300	Flange法蘭	1.6—4.0	425	650	230	690
YFG	350	Flange法蘭	1.6—4.0	425	700	255	780
