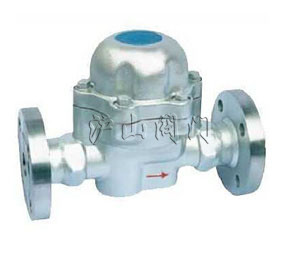

產品名稱：	可調雙金屬片式疏水閥	產品型號：	SF-1(2,3),SF-1(2,3)-GF
驅動方式：	手動	連接形式：	內螺紋
結構形式：	雙金屬片式	密封材料：	堆焊硬質合金
壓力范圍：	1.6MPa	公稱通徑：	DN50-DN800
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

SF-1(2,3),SF-1(2,3)-GF可調雙金屬片式疏水閥介紹

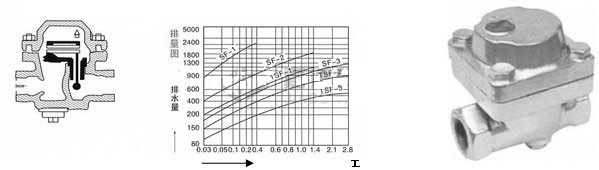

一、SF-1(2,3),SF-1(2,3)-GF可調雙金屬片式疏水閥通用型雙金屬疏水閥的四種功能


1、SF-1(2,3),SF-1(2,3)-GF可調雙金屬片式疏水閥排空氣和輸送管線的壓力或重力使閥打開，迅速排除空氣和水，縮短升溫時間。
2、阻汽：進入閥腔中的蒸汽使雙金屬元件彎曲產生熱拉力，并克服管道壓力是關閉閥球。熱拉力是隨相應的飽和蒸汽曲線變化的。
因此，在其壓力范圍內都能有效地工作。
3、TB5(3,6,11)F可調雙屬片(CS17H)疏水閥排放冷凝水：冷凝水逐步漸降低了雙金屬元件的熱拉力，使排放孔逐漸打開，冷凝水暢
通無阻礙地排放。
4、起止回閥作用：閥球能在管線產生加流時，立即關閉排放孔，無須附加裝置。

二、SF-1(2,3),SF-1(2,3)-GF可調雙金屬片式疏水閥主要連接尺寸


型號	公稱通徑DN（mm）	尺寸
		L	H	H1
TSF-1/2/3	15	110	130	35
	20	110	130	35
	25	110	130	35
SF-1/2/3	15	155	170	45
	20	155	170	45
	25	155	170	45

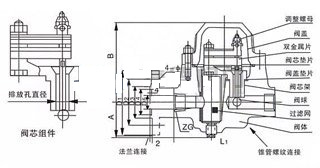

三、SF-1(2,3),SF-1(2,3)-GF可調雙金屬片式疏水閥主要零件材料


零件名稱	材料
閥體	碳鋼
墊片
墊片	F304柔性石墨
閥芯組件	不銹鋼
排放孔密封面	堆焊硬質合金
過濾網	不銹鋼

四、SF-1(2,3),SF-1(2,3)-GF可調雙金屬片式疏水閥主要外型連接尺寸


型號	公稱通徑DN（mm）	尺寸
		L	H	D	D1	D2	b	f	Z-Φd
SF-1/2/3-GF	15	230	180	95	65	45	14	2	4-Φ14
	20	230	180	105	75	55	14	2	4-Φ14
	25	230	185	115	85	65	14	2	4-Φ14
	32	250	195	135	100	78	16	2	4-Φ18
	40	250	200	145	110	85	16	3	4-Φ18
	50	250	208	160	125	100	16	3	4-Φ18
TSF-1/2/3-GF	15	210	140	95	65	45	14	2	4-Φ14
	20	210	145	105	75	55	14	2	4-Φ14
	25	210	150	115	85	65	14	2	4-Φ14
