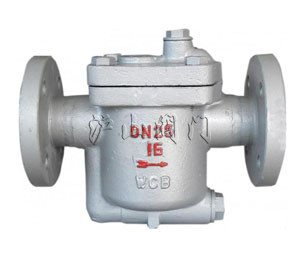

產品名稱：	鐘形浮子式倒吊桶式疏閥	產品型號：	ES5(8,10)F型、CS45H
驅動方式：	手動	連接形式：	法蘭
結構形式：	鐘形浮子式	密封材料：	不銹鋼
壓力范圍：	1.6～4.0MPa	公稱通徑：	DN15-DN50
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、ES5(8,10)F型鐘形浮子式倒吊桶式(CS45H)疏水閥用途


ES5(8,10)F型鐘形浮子式倒吊桶式(CS45H)疏水閥用于蒸汽主管、分汽缸、熱交換器、硫化機、熱風式干燥機、圓筒式干燥機、蒸餾器、濃縮裝置、醫院消毒器等。
超小型、重量輕的ES5型適用于空調機、洗滌機器、染聲機等。全不銹鋼的ESU5型專為食品工業、醫院用汽設備制造。

二、ES5(8,10)F型鐘形浮子式倒吊桶式(CS45H)疏水閥特點及性能


1、對凝結水的發生量適應性強．即可間歇排放．叉可連續排放。
2、FT13H杠桿浮球式疏水閥無與倫比的SCCV關閉系統，獨特設計，具有補償杠桿機械產
生的誤差，避免關閉時的鋼性碰撞．關閉十分可靠，壽命長久。
3、內部零件全部采用不銹鋼制造，并且安裝在閥蓋上，維修保養
極為方便。
4、背壓率高。(9 0％)。
5、汽水分離可靠(水汽經u型通道從閥下部進入)，閥內始終處于
水封狀態，有效阻止蒸汽泄漏。
6、敝口形的浮子抗水擊。吊桶上設有溢出排氣孔．可有效防止蒸
汽汽鎖、空氣氣堵現象。(非凝結性的高 溫空氣也可排除)。

三、ES5(8,10)F型鐘形浮子式倒吊桶式(CS45H)疏水閥耐磨損的SCCV關閉方式


SCCV姜．閉系統是自動定心，自動關閉系統(SelfClosing and Cente-ring Valve System)的英文縮寫，下同。該關閉方式突破了傳統的設計，巧妙地利用凝結水土流出時的吸力和閥內的壓力使閥芯關閉。使閥芯在關閉過程中具有緩衡作用，減少了閥芯閥座間的磨損。

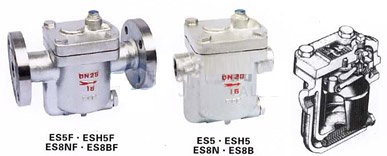

四、ES5(8,10)F型鐘形浮子式倒吊桶式(CS45H)疏水閥主要外型及連接尺寸


產品型號	公稱通徑  DN	連接方式	使用壓力范目(Mpa)	高允許  溫度℃	閥體材質	外形尺寸
						L	H1	H2	W
ES5  (CS15H-3·7·11·16)	15  20  25	內螺紋  ZG1/2“-1”	0.01~0.3·0.7·1.1·1.6	350	ZG1Cr18Ni9Ti	138	72	94	103
WSH5  (CS15H-3·7·11·16P)	15  20  25	內螺紋  ZG1/2“~1”	0.01~0.3·0.7·1.1·1.6·2.1	350	ZG1Cr18Ni9Ti	138	72	94	103
WSH5F  (CS45H-3·7·11·16P)	15  20  25	法蘭	0.01~0.3·0.7·1.1·1.6·2.1	350	WCB	210	72	94	103
ES8B  (CS15H-5·8·16)	15  20  25	內螺紋  ZG1/2“~1”	0.01~0.5·0.8·1.6	220	WCB	138	72	94	103
ES8N  (CS15H-5·8·16)	15  20  25	內螺紋  ZG1/2“~1”	0.01~0.5·0.8·1.6	220	WCB	138	72	94	103
ES8BF  (CS45H-5·8·16)	15  20  25	法蘭	0.01~0.5·0.8·1.6	220	WCB	210	72	94	103
ES8NF  (CS45H-5·8·16)	15  20  25	法蘭	0.01~0.5·0.8·1.6	220	WCB	210	72	94	103
ES10  (CS15H-8·12·16)	20~40	內螺紋  ZG1/2“~1”	0.01~0.8·1.2·1.6	220	WCB	200	93	132	142
ES10F  (CS45H-8·12·16)	15~25 32~50	法蘭	0.01~0.8·1.2·1.6	220	WCB	270	93	132	142
ES12N  (CS45H-16)	15~25 32~50	法蘭	0.01~1.6	200	WCB	280	93	132	142
