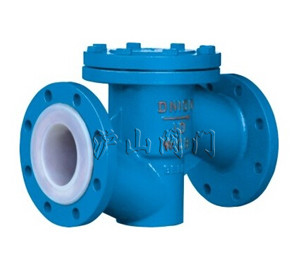

產品名稱：	升降式襯氟塑料止回閥	產品型號：	H41Fs
驅動方式：	手動	連接形式：	法蘭
結構形式：	升降式	密封材料：	氟塑料
壓力范圍：	0.6～1.6MPa	公稱通徑：	DN15-DN300
常用材質：	鑄鐵、球墨鑄鐵、碳鋼	技術咨詢：	021-31007323



一、H41Fs升降式襯氟塑料止回閥介紹

　　H41Fs升降式襯氟塑料止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。升降式止回閥的閥瓣座落位于閥體上閥座密封面上。此閥門除了閥瓣可以自由地升降之外，其余部分如同截止閥一樣，流體壓力使閥瓣從閥座密封面上抬起，介質回流導致閥瓣回落到閥座上，并切斷流動。根據使用條件，閥瓣可以是全金屬結構，也可以是在閥瓣架上鑲嵌橡膠墊或橡膠環的形式。像截止閥一樣，流體通過升降式止回閥的通道也是狹窄的，因此通過升降式止回閥的壓力降比旋啟式止回閥大些，而且旋啟式止回閥的流量受到的限制很少。

設計與制造：GB12235
結構長度：GB12221
法蘭連接尺寸：GB4216

二、H41Fs升降式襯氟塑料止回閥用途

       H40Fs浮球式襯氟塑料止回閥專用于控制強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，具有強度高、耐腐蝕性能好的特點。適用于不同工作溫度和流體管路，防止各類管路或設備上的介質逆流的單向啟閉。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照襯里材料）
壓力等級：0.6、1.0、1.6
測試：
襯里層：電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力：PN閥體：PN×1.5 密封：PN×1.1

三、H41Fs升降式襯氟塑料止回閥材料

上閥體：鑄鐵、球墨鑄鐵、碳鋼 閥蓋：鑄鐵、球墨鑄鐵、碳鋼 襯里：氟塑料
閥瓣：碳鋼完全包覆氟塑料

四、H41Fs升降式襯氟塑料止回閥部件列表

1、閥體、2、閥蓋3、閥體襯里4、閥瓣

公稱通徑	公稱壓力	工作壓力	L	D	D1	n-Фd
15	1.6   1.0	1.6   1.0	130	95	65	4-13.5
20			150	105	75	4-13.5
25			160	115	85	4-13.5
32			180	140	100	4-17.5
40			200	150	110	4-17.5
50			230	165	125	4-17.5
65			290	185	145	4-17.5
80			310	200	160	6/2-17.5
100			350	220	180	6/2-17.5
125			400	250	210	6/2-17.5
150			480	285	240	6/2-22
200			600	340	295	6/2-22
250			730	395	350	10/2-22
300			850	445	400	10/2-22
