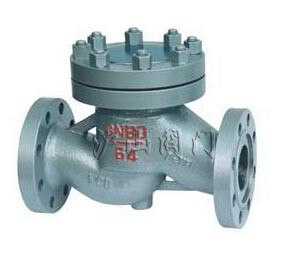

H41N升降式止回閥(臥式止回閥)具有結構簡單，動作可靠，維修方便等優(yōu)點，廣泛應用于凈化設備、石油、化工、冶金、電力、輕紡等生產過程中當介質由閥體箭頭所示流向進入閥體，介質的壓力作用在閥瓣上產生向上的推力，當介質推力大于閥瓣重力時，閥門打開。當閥后介質壓力作用在閥瓣上的力加上閥瓣自身重力大于閥前壓力作用在閥瓣上的力時，閥門關閉，阻止介質倒流。H724X-浮球閥可按用戶要求設計制造不同結構形式和連接形式的止回閥，為各種設備配套使用。
二、H41N升降式止回閥(臥式止回閥)主要設計參數(shù)
|
設計、制造
|
法蘭連接
|
結構長度
|
公稱通徑
|
公稱壓力
|
|
GB/T12237-89
|
JB/T79-94、GB9113-2000
|
GB12221-89
|
DN15~DN200mm
|
PN1.6、2.5、4.0MP
|
三、H41N升降式止回閥(臥式止回閥)主要性能參數(shù)
|
公稱壓力
|
殼體試驗
|
密封試驗
|
適用介質
|
適宜溫度
|
|
2.5
|
3.75
|
2.75
|
液化氣、天然氣等
|
-40~+80℃
|
|
4.0
|
6.0
|
4.4
|
四、H41N升降式止回閥(臥式止回閥)主要零件材料
|
閥體、蓋板
|
閥瓣
|
密封面
|
|
WCB
|
碳鋼
|
不銹鋼和尼龍
|
五、H41N升降式止回閥(臥式止回閥)主要外形尺寸
|
公稱通徑 DN(mm)
|
H41N-25型主要尺寸（mm）
|
重量
|
|
L
|
D
|
D1
|
D2
|
b
|
f
|
Z-фd
|
H
|
D3
|
(kg)
|
|
15
|
130
|
95
|
65
|
45
|
16
|
2
|
4-14
|
100
|
-
|
5
|
|
20
|
150
|
105
|
75
|
55
|
16
|
2
|
4-14
|
105
|
-
|
7
|
|
25
|
160
|
115
|
85
|
65
|
16
|
2
|
4-14
|
115
|
100
|
9
|
|
32
|
190
|
135
|
100
|
78
|
18
|
2
|
4-18
|
120
|
120
|
10
|
|
40
|
200
|
145
|
110
|
85
|
18
|
3
|
4-18
|
140
|
135
|
15
|
|
50
|
230
|
160
|
125
|
100
|
20
|
3
|
4-18
|
150
|
150
|
20
|
|
65
|
290
|
180
|
145
|
120
|
22
|
3
|
8-18
|
160
|
175
|
25
|
|
80
|
310
|
195
|
160
|
135
|
22
|
3
|
8-18
|
175
|
200
|
32
|
|
100
|
350
|
230
|
190
|
160
|
24
|
3
|
8-23
|
200
|
230
|
57
|
|
125
|
400
|
270
|
220
|
188
|
28
|
3
|
8-25
|
230
|
273
|
-
|
|
150
|
480
|
300
|
250
|
218
|
30
|
3
|
8-25
|
265
|
330
|
-
|
|
200
|
600
|
360
|
310
|
278
|
34
|
3
|
12-25
|
300
|
365
|
-
|
注：不銹鋼止回閥尚有生產，H41W-16/25/40P、H41H -16/25/40、DN15~200尺寸同上表。
