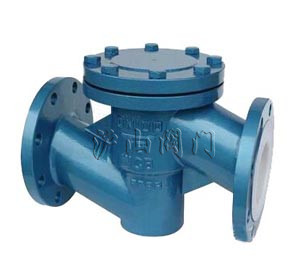

產品名稱：	升降式襯膠止回閥	產品型號：	H41J
驅動方式：	手動	連接形式：	法蘭
結構形式：	升降式	密封材料：	襯膠
壓力范圍：	1.0～1.6MPa	公稱通徑：	DN15-DN250
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323



一、H41J升降式襯膠止回閥介紹

　　H41J升降式襯膠止回閥閥瓣沿著閥體垂直中心線滑動的止回閥，消聲止回閥只能安裝在水平管道上，在高壓小口徑止回閥上閥瓣可采用圓球。消聲止回閥的閥體形狀與截止閥一樣(可與截止閥通用)，因此它的流體阻力系數較大。其結構與截止閥相似，閥體和閥瓣與截止閥相同。H44J旋啟式襯膠止回閥閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。直通式蝶式止回閥介質進出口通道方向與閥座通道方向垂直;立式升降式止回閥，其介質進出口通道方向與閥座通道方向相同，其流動阻力較直通式小。

二、H41J升降式襯膠止回閥產品概述


設計與制造：GB12235   結構長度：GB12221   法蘭連接：GB4216

用途：本閥專用于控制一般腐蝕性介質，閥體內腔苗冕覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路，具有強度高、耐腐蝕性能好的特點。防止各類管路或設備上的介質逆流的單向啟閉，

適用溫度：適用溫度：≤85℃、≤100℃、≤120℃（按照襯里材料）

壓力等級：PN0.6、1.0、1.6

測試：襯里層：電火花檢測   實驗與檢驗按：GB/T 13927標準 公稱壓力：PN(MPa) 閥體：PN×1.5 密封：PN×1.1

材料：閥體：鑄鐵、球墨鑄鐵、碳鋼     閥蓋：鑄鐵、球墨鑄鐵、碳鋼
襯里：橡膠 閥瓣：碳鋼完全包覆橡膠

部件列表：1、閥體2、閥蓋3、閥體襯里4、閥瓣


三、H41J升降式襯膠止回閥主要外形尺寸


公稱通徑	公稱壓力	工作壓力	L	D	D1	n-Фd
15	1.6     1.0	1.6     1.0	130	95	65	4-13.5
20			150	105	75	4-13.5
25			160	115	85	4-13.5
32			180	140	100	4-17.5
40			200	150	110	4-17.5
50			230	165	125	4-17.5
65			290	185	145	4-17.5
80			310	200	160	6/2-17.5
100			350	220	180	6/2-17.5
125			400	250	210	6/2-17.5
150			480	285	240	6/2-22
200			600	340	295	6/2-22
250			730	395	350	10/2-22 10/2-22
