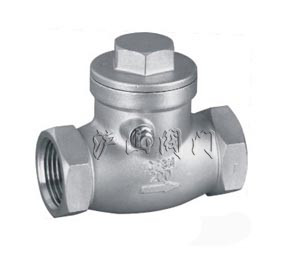

產品名稱：	不銹鋼內螺紋止回閥	產品型號：	H14W
驅動方式：	手動	連接形式：	內螺紋
結構形式：	單瓣	密封材料：	不銹鋼
壓力范圍：	1.6～6.4MPa	公稱通徑：	DN15-DN80
常用材質：	不銹鋼	技術咨詢：	021-31007323

一、H14不銹鋼內螺紋止回閥概述及性能規范

　　H14不銹鋼內螺紋止回閥精度高,外觀美,造型小,帶有彈簧裝置,垂直與水平安裝均可等特點.橡膠瓣止回閥主要適應管道系統中防止介質倒流使用. 主要技術參數:工作壓力H12型為6-16Mpa H13型為4-32Mpa

　　工作介質為<=420 o C 和<=170 o C的水,油,液體

　　全不銹鋼材料制造 材料：不銹鋼304、不銹鋼316、不銹鋼316L

公稱壓力	PN	1.6, 2.5, 4.0, 6.4	MPa
強度試驗壓力	PT	2.4, 3.8, 6.0, 7.6
低壓氣密封試驗壓力		0.6
高壓氣密封試驗壓力	2.0, 3.0, 4.8, 7.6
適用介質	H14W-(16-64)C	H14W-(16-64)P	H14W-(16-64)R
	水、油品、汽	硝酸類	醋酸類
適用溫度	-40～180

二、H14不銹鋼內螺紋止回閥主要零件材料

序號NO.	零件名稱	材質
1	閥體	不銹鋼CF8M/CF8
2	閥蓋	不銹鋼CF8M/CF8
3	搖桿插銷	不銹鋼316/304
4	閥瓣	不銹鋼CF8M/CF8
5	螺塞	不銹鋼316/304
6	螺塞墊片	聚四氟乙烯PTFE

三、H14不銹鋼內螺紋止回閥主要連接尺寸及重量 單位：mm



SIZE	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"
A	15	20	25	32	40	50	65	80
H	42	51	60	67	75	81	93	104
L	65	80	90	105	120	140	180	200
重量WT(kg)	310	445	680	1040	1490	2020

相關產品：

H41N升降式止回閥	H82卡箍升降式止回閥	H62焊接升降式止回閥	DRVZ靜音式止回閥
H44X型橡膠瓣止回閥	HH47蝶式緩沖止回閥	H42H鍛鋼立式升降止回閥	HH44Z徽阻緩閉止回閥
HDH47X蝶式緩沖止回閥	H44J旋啟式襯膠止回閥	H44Fs旋啟式襯氟塑料止回閥	H41Fs升降式襯氟塑料止回閥
H42N立式止回閥	鍛鋼止回閥	H42立式止回閥	H44旋啟式止回閥
H44N旋啟式止回閥	H41J升降式襯膠止回閥	H41X節能消聲止回閥	HH49型微阻緩閉蝶式止回閥
