產品名稱：
|

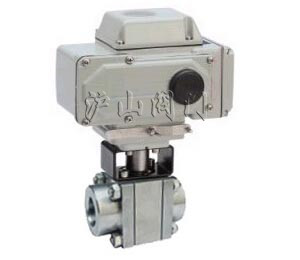

電動高壓球閥
|
產品型號：
|
Q911N
|
|
驅動方式：
|
電動
|
連接形式：
|
螺紋
|
|
結構形式：
|
浮動球球體
|
密封材料：
|
尼龍塑料
|
|
壓力范圍：
|
10.0～32.0MPa
|
公稱通徑：
|
DN6-DN50
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、電動高壓球閥概述
電動高壓球閥其實是用帶擁有圓形通道地球體作啟閉件,球體隨閥桿轉動實現啟閉動作地閥門。電動高壓球閥地啟閉件其實是一個擁有孔地球體,繞垂直于通道地軸線旋轉,從而達到啟閉通道地目地。球閥主要供開啟和關閉管道和設備介質之用。
二、電動高壓球閥發展
閥門發展到今天，很大程度上是各個行業對它的依賴，尤其是管道行業。滬山閥門分析：閥門的今天當屬球閥，隨著流體管路對球閥的需求，各種球閥：超高壓球閥，磷化高壓球閥，電動高壓球閥，氣動高溫球閥等等一系列球閥。對于專業的技術人員對這些當然都非常的熟悉，對這些閥門的規格，用途都了如指，滬山閥門同樣也是，作為專業代理閥門經營的大型機械類網站，很有必要讓廣大用戶同樣知道這些只有技術人員才了解的知識。
三、電動高壓球閥作用及分析
超高壓球閥：超高壓球閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用于流體的調節與控制，其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等介質。而多通球閥在管道上不僅可靈活控制介質的合流、分流、及流向的切換，同時也可關閉任一通道而使另外兩個通道相連。
磷化高壓球閥：相比超高壓球閥，磷化高壓球閥毫無疑問在耐磨度上要比高壓球閥好很多。
電動高壓球閥：較超高壓球閥和磷化高壓球閥，在機動性能上要比前兩者好，特別是在高危險管道處，電動高壓閥門更能發揮它的強大作用.氣動高壓球閥：和電動高壓球閥一樣，在機動方面有異曲同工之處。
四、電動高壓球閥主要零件材料
|
零件名稱
|
閥體
|
球體
|
閥桿
|
密封圈
|
|
Q911N-100C
Q911N-160C
Q911N-320C
|
35/45
|
1Cr18
|
1Cr18Ni9Ti
|
尼龍
|
|
Q911N-100P
Q911N-160P
Q911N-320P
|
304/1Cr18Ni9Ti
|
304/1Cr18Ni9Ti
|
|
Q911N-100R
Q911N-160R
Q911N-320R
|
316/1Cr18Ni12Mo2Ti
|
316/1Cr18Ni9Ti
|
五、電動高壓球閥主要尺寸(美標) 600Lb 900Lb
|
|

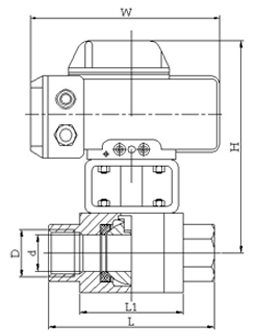

電動高壓球閥 結構圖
|
|
|
口徑
|
d
|
L
|
L1
|
H
|
W
|
D
|
L3
|
|
流量
|
總長
|
中段瓣總長
|
中心高度
|
手柄長度
|
半插口
|
有效長度
|
|
NPT3/8"
|
10
|
100
|
60
|
62
|
150
|
1280
|
10
|
|
NPT1/2"
|
14
|
100
|
60
|
65
|
150
|
21.85
|
10
|
|
NPT3/4"
|
19
|
140
|
80
|
74
|
180
|
27.30
|
13
|
|
NPT1"
|
24
|
140
|
80
|
80
|
180
|
34.05
|
13
|
|
NPT11/4"
|
31
|
160
|
90
|
95
|
255
|
42.80
|
13
|
|
NPT11/2"
|
39
|
180
|
100
|
98
|
255
|
48.80
|
13
|
|
NPT2"
|
48
|
200
|
110
|
108
|
255
|
61.35
|
16
|
|
NPT21/2"
|
63
|
-
|
-
|
-
|
-
|
74.20
|
16
|
|
NPT3"
|
78
|
-
|
-
|
-
|
-
|
90.15
|
16
|
|
NPT4"
|
98
|
-
|
-
|
-
|
-
|
115.80
|
19
|
采用：ASME、B16.11-1991標準
六、電動高壓球閥主要尺寸(國標)
|
公稱通徑
|
Q11N-100/160、Q11N-100/160P
|
Q11N-320、Q11N-320P
|
|
管螺紋
|
尺寸
|
管螺紋
|
尺寸
|
|
d
|
L
|
H
|
W
|
E
|
H
|
W
|
SW
|
L
|
|
6
|
1/4
|
11
|
70
|
43
|
108
|
42.5
|
-
|
-
|
-
|
-
|
70
|
|
10
|
3/8
|
11
|
70
|
43
|
108
|
42.5
|
-
|
-
|
-
|
-
|
-
|
|
15
|
1/2
|
11
|
85
|
43
|
108
|
42.5
|
1/2
|
68
|
130
|
41
|
85
|
|
20
|
3/4
|
14
|
95
|
45.5
|
146
|
47.5
|
3/4
|
77
|
180
|
46
|
95
|
|
25
|
1
|
21
|
105
|
59.5
|
146
|
52.5
|
1
|
82
|
180
|
55
|
105
|
|
32
|
1 1 /4
|
25
|
120
|
64.5
|
146
|
60
|
1 1 /4
|
115
|
300
|
70
|
120
|
|
40
|
1 1 /2
|
32
|
130
|
76
|
254
|
65
|
1 1 /2
|
120
|
300
|
80
|
130
|
|
50
|
2
|
38
|
150
|
81
|
254
|
75
|
2
|
130
|
300
|
100
|
150
|
