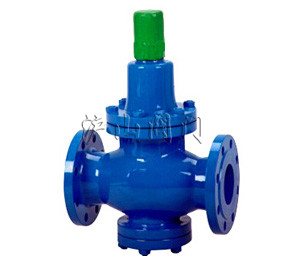

Y42X型直接作用彈簧薄膜式減壓閥


Y42X型直接作用彈簧薄膜式減壓閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 直接作用彈簧薄膜式減壓閥   產品型號 Y42X型
  驅動方式 手動   連接形式 法蘭
  結構形式 薄膜式   密封材料 橡膠
  壓力范圍 1.0~2.5MPa   公稱通徑 DN15-DN500
  常用材質 碳鋼、不銹鋼   技術咨詢 021-31007323



Y42X型直接作用彈簧薄膜式減壓閥介紹

   本系列Y42X型直接作用彈簧薄膜式減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣,控制閥瓣開度完成減壓穩壓功能。
   本
Y416X型直接作用彈簧薄膜式減壓閥在城市建筑、高層建筑的冷熱供水系統中,可取代常規分區水管,節省設備。也可在通常的冷熱水管網中,起減壓穩壓作用。
   本產品調壓、穩壓動作平穩,適用于水和非腐蝕性液體介質的管路。
Y42X型直接作用彈簧薄膜式減壓閥

一、Y42X型直接作用彈簧薄膜式減壓閥主要技術參數和性能指標:


公稱壓力(Mpa)

1.0

1.6

2.5

殼體試驗壓力(Mpa)*

1.5

2.4

3.75

密封試驗壓力(Mpa)

1.0

1.6

2.5

高進口壓力(Mpa)

1.0

1.6

2.5

出口壓力范圍(Mpa)

0.2-0.8

0.2-1.0

0.4-1.6

壓力特性偏差(Mpa)△P2P

GB12244-1989

流量特性偏差(Mpa)P2G

GB12244-1989

滲漏量

0

工作溫度

0℃-80℃

*:殼體試驗不包括膜片、閥蓋


二、Y42X型直接作用彈簧薄膜式減壓閥主要零件材料


零件名稱

零件材料

閥體 閥蓋 底蓋

WCB

閥座

2Cr13

閥瓣

2Cr13

閥桿

2Cr13

缸套

2Cr13/25(鍍硬鉻)

活塞

2Cr13

O型圈

丁腈橡膠

密封圈

丁腈橡膠

膜片

夾織物丁腈橡膠

調節彈簧

60Si2Mn


三、Y42X型直接作用彈簧薄膜式減壓閥流量系數(Cv)


DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

500

Cv

1

2.5

4

6.5

9

16

25

36

64

100

140

250

400

570

780

1020

1500


四、Y42X型直接作用彈簧薄膜式減壓閥外形尺寸(PN1.0-2.5) 單位:mm


公稱通徑DN

外 形 尺 寸

L

H

Hl

15

160

225

90

20

160

265

98

25

180

265

110

32

200

265

110

40

220

320

125

50

250

320

125

65

280

325

130

80

310

385

160

100

350

385

170

125

400

430

200

150

450

430

210

200

500

560

240

250

650

690

290

300

800

800

335

350

850

880

375

400

900

980

405

450

900

1100

455

500

950

1130

465
