產品名稱：	氣動隔膜閥(帶手動往復型)	產品型號：	EG641W(無襯里)、EG641J(襯膠)
驅動方式：	氣動	連接形式：	法蘭
結構形式：	直通式	密封材料：	橡膠
壓力范圍：	0.6～1.6MPa	公稱通徑：	DN15-DN250
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

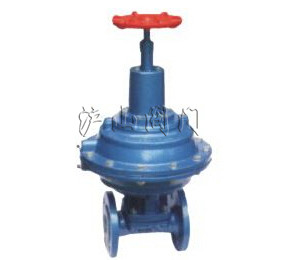

EG641W(無襯里)、EG641J(襯膠) 氣動隔膜閥(帶手動往復型)介紹

部件列表：1．閥體　2．閥體襯里　3．隔膜　4．閥瓣　5．下閥桿　6．閥蓋　7．氣缸　8．氣動薄膜 9． 氣缸蓋　10．中閥桿　11．彈簧蓋　12．上閥桿　13．手輪

設計與制造：BS5156
結構長度：BS5156
法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004


一、EG641W(無襯里)、EG641J(襯膠) 氣動隔膜閥(帶手動往復型)用途



本閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。｜
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級：PN(MPa)　0.6 1.0 1.6

二、EG641W(無襯里)、EG641J(襯膠) 氣動隔膜閥(帶手動往復型)材料

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵
氣缸：鋁合金、碳鋼
氣動薄膜：橡膠
閥桿：碳鋼、不銹鋼 手輪：鑄鐵

三、EG641W(無襯里)、EG641J(襯膠) 氣動隔膜閥(帶手動往復型)測試

襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1

四、EG641W(無襯里)、EG641J(襯膠) 氣動隔膜閥(帶手動往復型)主要連接尺寸



DN	公稱壓力  MPa	工作壓力  MPa	L mm	D mm	D1 mm	n-Фd mm	f mm	H mm	D0 mm	B mm	代號  ES	氣源壓力  MPa	氣源接頭  MPa	耗氣量  cm3	質量  Kg/kilos
15	1.6	1.6	108	95	65		2
20			117	105	75	4-13.5	2	343	140	168	54	0.3	1/8	163.87	5.6
25			127	115	85	4-13.5	2	345	140	168	54	0.3~0.4	1/8	196.65	6.8
32			146	140	100	4-17.5	2	363	140	260	55	0.3~0.4	1/8	229.4	7.7
40			159	150	110	4-17.5	2	430	140	260	55	0.3~0.4	1/4	1458.7	13.9
50			190	165	125	4-17.5	2	575	140	260	55	0.3~0.4	1/4	3162.7	24.5
65	1.0	1.0	216	185	145	4-17.5	2	588	140	260	55	0.3~0.4	1/4	3243	29
80			254	200	160	8-17.5	2	769	165	425	56	0.4~0.5	3/8	6636.8	63
100			305	220	180	8-17.5	2	816	280	425	57	0.4~0.5	3/8	6948	66
125			356	250	210	8-17.5	3	820	280	425	57	0.4~0.5	3/8	7374.2	75
150			406	285	240	8-22	3	920	280	549	58	0.5	3/8	10652	125
200	0.6	0.6	521	340	295	8-22	3	1010	280	549	58	0.6	3/8	16715	206
250			635	395	350		5

注：1. 氣動隔膜閥門尚可附裝反饋信號、限位器或定位器，以適應自控、程控或調節流量的需要。
2. 氣動閥門的反饋信號采用無觸點傳感技術。
3. 采用薄膜式氣缸替代活塞式氣缸，排除了活塞易損漏而導致無法啟閉閥門的弊端。
4. 當氣源發生故障時，可操作手輪使閥門開啟。
