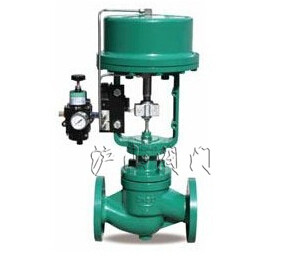

ZQP型氣動切斷閥


ZQP型氣動切斷閥
  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-31007323
傳真:021-33321522
技術:021-31007323

產品說明   服務承諾   訂貨流程



  產品名稱 氣動切斷閥   產品型號 ZQP型
  驅動方式 氣動   連接形式 法蘭
  結構形式 單座柱塞或平衡式套筒   密封材料 金屬夾石墨密封墊
  壓力范圍 0.6~1.6MPa   公稱通徑 DN20-DN200
  常用材質 碳鋼、不銹鋼   技術咨詢 021-31007323



一、ZQP型氣動切斷閥介紹

ZQP型氣動切斷閥,具有結構簡單、操作方便,體形小,重量輕、密封性能好、流量大、使用可靠等特點。閥芯可做使用單座或者套筒以適應不同壓差下的切斷要求?蛇x擇大推力的氣動活塞式執行機構或電動執行機構等。

二、ZQP型氣動切斷閥標準規格

閥體型式:直通鑄造球型閥體
閥芯型式:?jiǎn)巫蚱胶馐教淄?/span>
公稱通徑:DN20~200 NPS 3/4〞~ 8〞
公稱壓力:PN16 ~ 100 CLASS 150LB ~ 600LB
連接方式:法蘭:FF、RF、MF、RTJ
焊接:SW、BW
法 蘭 距:符合IEC 60534
閥蓋形式:標準型(-5℃~230℃)、
散熱片型(-45℃~大于230℃場合)、
低溫加長型(-196℃~ -45℃)、波紋管密封型、
保溫夾套型
填 料:V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊:金屬夾石墨密封墊
執行機構:氣動:多彈簧薄膜執行機構 、活塞式執行機構
電動:3810L系列智能型執行機構、PSL系列執行機構
表面涂漆:綠色 丙稀酸聚胺酯磁漆


三、ZQP型氣動切斷閥型號編制
Z 執行機構 Q 結構形式 -公稱壓力 閥體材質 公稱通徑
Z系列切斷閥 H:氣動活塞執行機構
J:氣動薄膜執行機構
R:電動3410L執行機構
D:電動PSL執行機構
Q
切斷閥

P:標準型單座切斷閥
PF:軟密封單座切斷閥
PG:帶散熱型單座切斷閥
PV:波紋管型單座切斷閥
PD:低溫型單座切斷閥
M:標準型套筒切斷閥
MF:軟密封套筒切斷閥
MG:帶散熱型套筒切斷閥
MV:波紋管型套筒切斷閥
MD:低溫型套筒切斷閥

PN16=16
CL150LB=150 LB
JIS10K=10K

C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材質

DN25= DN25
NPS1〞=NPS1〞

如:Z型氣動薄膜單座電動調節閥,壓力PN16,閥體材料為WCB,公稱通徑DN50,型號為:ZJHP-16C DN50

四、ZQP型氣動切斷閥性能
流量特性 快開
允許泄漏量 硬密封:IV級(0.01% 閥額定容量) 軟密封:VI級(氣泡級)
泄漏量標準:GB/T 4213

注:性能指標中各項參數為帶定位器純聚四氟乙烯填料的調節閥。
五、ZQP型氣動切斷閥選用參數表
公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200
行程 16 25 40 60
氣動活塞執行機構
推力(N)
80 125 170 250
1900 4500 8450 18000
氣動薄膜執行機構
膜片有效面積Ae (cm2)
ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45
350 350 560 900
電動執行機構
推力(N)
3410L-20 3410L-50 3810L-65 3810L-160
2000 5000 6500 16000
