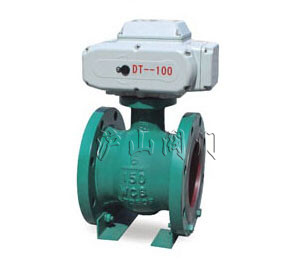

產品名稱：	電動偏心旋轉閥	產品型號：	ZARP
驅動方式：	電動	連接形式：	法蘭
結構形式：	偏心	密封材料：	橡膠
壓力范圍：	1.6～4.0MPa	公稱通徑：	DN25-DN300
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、ZARP電動偏心旋轉閥介紹

ZARP電動偏心旋轉閥（凸輪撓曲調節閥）由執行機構和偏心旋轉閥組成，是一種由部分球閥板繞 偏心軸心旋轉來控制流體的角行程閥門。閥芯的回轉中心不與旋轉軸同心，可減少磨損，延長 使用壽命，閥芯后部設有一個導流翼，有利于流體穩定流 動，具有良好的穩定性。其次，還有流量大，可調范圍廣 等特點。廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。

二、ZARP電動偏心旋轉閥標準規格

閥體型式：直通鑄造偏心球形閥
閥芯型式：偏心弓型截球體
公稱通徑：DN50 ~300 NPS 2〞~12〞
公稱壓力：PN16 ~40 CLASS 150LB ~300LB
連接方式：法蘭 FF、RF、RTJ、等.
對夾式
閥蓋形式：一體式
填 料：V型聚四氟乙烯、柔性石墨填料等
密 封 墊：金屬夾石墨密封
執行機構：氣動：氣動活塞式執行機構、氣動薄膜執行機構
電動：DTR系列 、 3810L系列
表面涂漆：綠色 丙稀酸聚胺酯磁漆

三、ZARP電動偏心旋轉閥型號編制

Z	執行機構	R	結構形式	-公稱壓力	閥體材質	公稱通徑
Z系列自力式調節閥	S:氣動活塞執行機構  J:氣動薄膜執行機構  A:電動DTR執行機構  R:電動3810R執行機構	R 角行程	P:標準型全腔偏心旋轉調節閥  PF:軟密封偏心旋轉調節閥  RP:縮腔型偏心旋轉調節閥	PN16=16 CL150LB=150 LB	C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材質	DN50= DN50 NPS2〞=NPS2〞

四、ZARP電動偏心旋轉閥性能

流量特性	近似等百分比
可調范圍	全腔型 100:1 縮腔型 40：1
額定CV值	全腔型CV 14~1750 縮腔型CV 6-700
行程	全開 60°
允許泄漏量	硬密封:IV級（0.01% 閥額定容量） 軟密封:VI級（氣泡級）
基本誤差%	氣動 ±2	電動±2.0
回差%	氣動 ≤1.5	電動≤1.0
死區%	氣動 ≤0.6	電動≤1.0

五、ZARP電動偏心旋轉閥選用參數表

公稱通徑DN（mm）		25	40	50	65	80	100	125	150	200	250	300
額定流量系數Cv	全腔型	14	30	55	100	135	230	320	500	850	1300	1750
	縮腔型	6	12	20	40	54	92	128	200	340	520	700
電動執行機構
型號	扭矩（N.M）	PTFE填料，金屬密封允許壓差 單位MPa
3810R-10	100	10	7.5	4.0
3810R-30	300				5	4.5	2.3	2.1	1.9
3810R-50	500									1.0	0.6	0.4
