產品名稱：
|

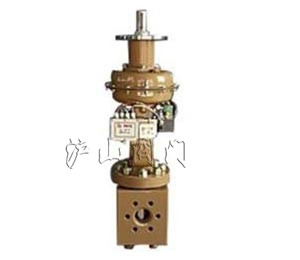

氣動薄膜多級高壓調節閥
|
產品型號：
|
ZMAS、ZMBS
|
|
驅動方式：
|
氣動
|
連接形式：
|
多級
|
|
結構形式：
|
單座
|
密封材料：
|
橡膠
|
|
壓力范圍：
|
1.6～6.4MPa
|
公稱通徑：
|
DN25、DN40
|
|
常用材質：
|
碳鋼、不銹鋼
|
技術咨詢：
|
021-31007323
|
一、氣動薄膜多級高壓調節閥概述
氣動薄膜多級高壓調節閥由氣動薄膜執行機構和多級高壓閥組成。閥本為整體式鍛件，管道法蘭直接通過螺栓連接到閥體上。閥內件采用二級或四級閥芯與套筒組成的多級降壓結構，使介質逐級降壓，而且在每一級閥芯上的壓降不超過臨界壓降，因此對于液體介質，可有效地避免氣蝕現象，對于氣體介質可降低噪音。該產品適用于高壓差場合。
二、氣動薄膜多級高壓調節閥主要性能
基 本 誤 差：帶定位裝置：±1.5%
回 差：帶定位裝置：1.5%
死 區：0.6%
泄 漏 量：0.01% ×閥額定容量
額定流量系數誤差：Kv＞5時，10%；Kv≤5時，±20%
三、氣動薄膜多級高壓調節閥技術參數和性能指標
●調節機構主要技術參數
|
公稱通徑mm
|
25
|
40
|
|
閥座直徑mm
|
4
|
5
|
6
|
7
|
10
|
20
|
40
|
|
額定流量系數Kv
|
0.08
0.12
|
0.20
|
0.32
|
0.50
|
0.63；0.80
1.20
|
1.6；2.5
3.2；4.0
|
6.3
10
|
|
公稱壓力MPa
|
32
|
|
行程mm
|
10
|
16
|
|
流量特性
|
-20~+60
|
|
介質溫度℃
|
直線
|
|
法蘭尺寸、型式
|
螺紋法蘭 按JB/T2769-1992
|
|
閥體材質
|
35 ；1Cr18Ni9 ；0Cr18Ni12Mo2Ti
|
|
閥芯材質
|
1Cr18Ni9 ；0Cr18Ni12Mo2Ti
|
|
螺栓螺母
|
35CrMoA ；35
|
|
密封填料
|
聚四氟乙烯
|
|
配執行機構
|
ZMA(B)-3
|
ZMA(B)-4
|
●配執行機構主要技術參數
|
型號
|
ZMA(B)-3
|
ZMA(B)-4
|
|
薄膜有效面積㎝²
|
400
|
630
|
|
行程 mm
|
10
|
10 ，16
|
|
彈簧范圍KPa
|
20~100（氣關式） ； 80~240（氣開式）
|
性能指標
|
項目
|
帶定位器
|
|
基本誤差%
|
±2.0
|
|
回差%
|
2.0
|
|
死區%
|
0.8
|
|
始終點偏差%
|
±2.0
|
|
額定行程偏差%
|
±2.5
|
|
允許泄漏量1/h
|
1×10×閥額定容量
|
四、氣動薄膜多級高壓調節閥允許差壓
MPa
|
公稱通徑mm
|
25
|
40
|
|
閥座直徑mm
|
3
|
4
|
5
|
6
|
7
|
10
|
20
|
40
|
|
允許壓差
|
32
|
30
|
30
|
注：允許壓差是在P2=0狀態下，氣源壓力氣關式為180KPa，氣開式為0，彈簧范圍氣關式20~100KPa，氣開式80~240KPa。
