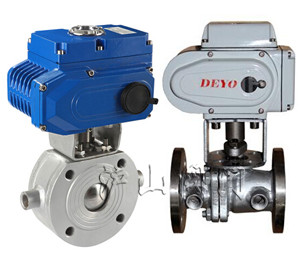

一、電動保溫球閥產品概述
電動保溫球閥是采用高精度電動執行機構與直通式夾套保溫球閥組成，其具有良好的保溫保冷特性，且電動保溫球閥的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。電動執行器采用一體化結構，內置伺服系統，無須另配伺服放大器，可輸入4-20mA控制信號或1-5VDC及220VAC電源即可控制運轉。夾套保溫電動球閥主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。啟標電動保溫球閥采用整體式結構，因而夾套保溫電動球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
|
|
|
|

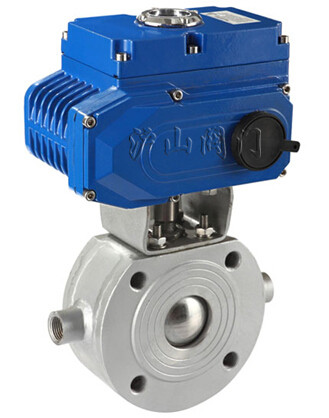

BQ971電動保溫球閥(對夾式)
|

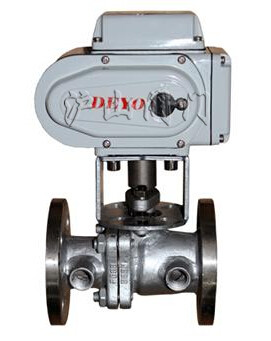

BQ941電動保溫球閥(法蘭式)
|
二、電動保溫球閥主要技術參數
|
公稱通徑DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數KV
|
21
|
38
|
72
|
112
|
170
|
273
|
384
|
512
|
940
|
1452
|
2222
|
3589
|
|
公稱壓力(MPa)
|
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
|
|
閥體形式
|
法蘭式：分體式鑄造球閥；對夾式：整體式鑄造閥體
|
|
連接形式
|
法蘭式、對夾式
|
|
閥芯形式
|
"O"型球形閥芯
|
|
泄露量Q
|
按GB/T4213-92，小于額定KV0.01% (軟密封：零泄露)
|
|
基本誤差
|
±1%
|
|
回差
|
±1%
|
|
死區
|
≤1%(可調)
|
|
可調范圍
|
250：1
|
350：1
|
|
配置執行機構
|
可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構
|
|
控制方式
|
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)
|
三、電動保溫球閥執行器技術參數
|
電源電壓
|
AC220/380V，50/60Hz
|
|
輸出力矩
|
HR：50N·M～2000N·M；HQ：50N·M～3000N·M
|
|
動作范圍
|
0～90° 0～360°
|
|
動作時間
|
15秒/30秒/60秒
|
|
保護裝置
|
過熱保護
|
|
環境溫度
|
-30°～60°
|
|
手動操作
|
同附件帶手柄、手輪
|
|
限位
|
電氣、機械二重限位
|
|
防護等級
|
相當于IP-65
|
|
防爆等級
|
ExdII BT4；特殊要求可定制ExdII BT6
|
|
位置測量
|
可選裝開關或電位計
|
|
驅動電機
|
8W/E
|
|
進線接口
|
PE1/2〞進線線鎖
|
四、電動保溫球閥主要零件材料
|
零件名稱
|
材料
|
|
閥體
|
WCB
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
|
球體
|
2Cr13+氮化處理
|
304
|
316
|
316L
|
|
閥桿
|
2Cr13
|
304
|
316
|
316L
|
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨、金屬石墨纏繞墊
|
|
閥座密封圈
|
PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金)
|
五、電動保溫球閥主要設計標準
|
設計標準
|
ASME B 16.34 GB/T12224
|
|
結構長度
|
ASME B 16.10 GB/T12221
|
|
連接法蘭
|
ASME B 16.5、JB/T 79
|
|
試驗和檢驗
|
JB/T9092 API 598
|
|
適用介質
|
重油、膠類等易凝固介質
|
