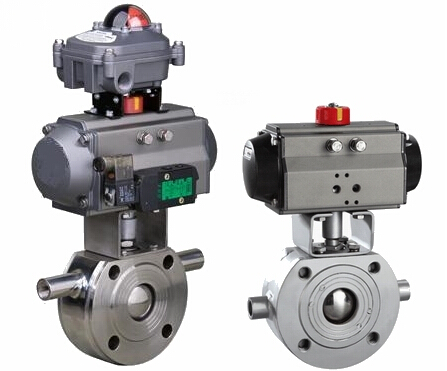

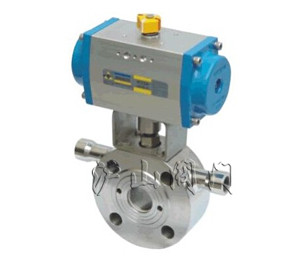

一、BQ671F超薄型保溫氣動球閥概述：
該產品具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。由于采用整體式結構，因而保溫球閥比一般球閥何種更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
二、BQ671F超薄型保溫氣動球閥技術規范：
|
設計標準
|
ASME B 16.34 GB/T12224
|
|
結構長度
|
ASME B 16.10 GB/T12221
|
|
連接法蘭
|
ASME B 16.5、JB/T 79
|
|
驅動方式
|
手動、電動、氣動
|
|
試驗和檢驗
|
JB/T9092 API 598
|
|
適用介質
|
重油、膠類等易凝固介質
|
三、BQ671F超薄型保溫氣動球閥主要零件材料:
|
序號
|
零件名稱
|
材質
|
|
C
|
P
|
R
|
|
1
|
夾套
|
25
|
SUS304
|
SUS304
|
|
2
|
閥座
|
WCB
|
SUS304
|
SUS316
|
|
3
|
閥體
|
25
|
SUS304
|
SUS316
|
|
4
|
密封圈
|
RPTFE、PTFE、對位聚苯
|
|
5
|
球體
|
SUS304
|
SUS304
|
SUS316
|
|
6
|
閥桿
|
1Cr13
|
SUS304
|
SUS316
|
|
7
|
填料
|
柔性石墨 、RPTFE、PTFE
|
|
8
|
填料壓蓋
|
WCB
|
SUS304
|
SUS316
|

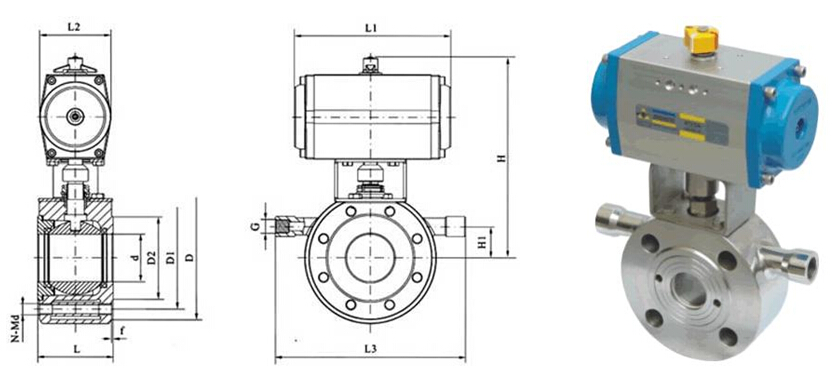

四、BQ671F超薄型保溫氣動球閥主要外形尺寸:
|
公稱通徑（DN）
|
d
|
L
|
D
|
E
|
Q
|
H
|
W
|
管螺紋
|
|
(mm)
|
(in)
|
(mm)
|
(in)
|
P
|
|
20
|
3/4"
|
19
|
117
|
40
|
1 1/2"
|
58.5
|
147
|
101
|
170
|
G3/4"
|
|
25
|
1"
|
25
|
127
|
50
|
2"
|
62.5
|
156
|
106
|
170
|
G3/4"
|
|
40
|
1 1/2"
|
38
|
165
|
65
|
2 1/2"
|
63.5
|
181
|
125
|
250
|
G3/4"
|
|
50
|
2"
|
51
|
178
|
80
|
3"
|
68
|
218
|
135
|
250
|
G3/4"
|
|
80
|
3"
|
76
|
229
|
150
|
6"
|
82
|
275
|
193
|
350
|
G3/4"
|
|
100
|
4"
|
102
|
254
|
200
|
8"
|
83
|
300
|
265
|
420
|
G3/4"
|
|
150
|
6"
|
152
|
292
|
250
|
10"
|
95
|
403
|
355
|
1000
|
G3/4"
|
|
200
|
8"
|
203
|
330
|
300
|
12"
|
100
|
495
|
410
|
1300
|
G3
|
