產品名稱
|

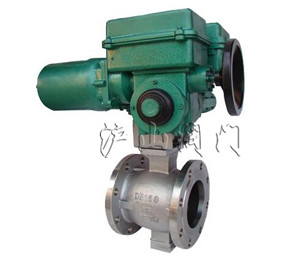

VQ940F/H電動V型球閥
|
產品型號
|
VQ940F/H
|
|
公稱壓力
|
PN16-PN40
|
通徑范圍
|
DN15～DN600
|
|
連接形式
|
對夾式、法蘭式
|
傳動機構
|
電動
|
|
主要材質
|
304
|
閥芯材質
|
304 、316 、316L
|
|
密封形式
|
硬密封
|
閥座形式
|
(硬)304、316、(軟)聚四氟乙烯
|
|
適用介質
|
制漿、水、懸浮顆粒、粉塵
|
技術電話
|
021-31007323
|
一、 VQ940F/H電動V型球閥概述：
電動V型閥采用金屬硬密封結構，V型閥芯及金屬閥座在回轉過程中，球芯的V型缺口與閥座做比例流量調節，并且密封面緊密配合，V型口具有強大切斷介質、雜質的功能，避免閥門卡死現象發生，并具有自潔功能，因此適用于造紙、化工、冶金等工業企業中含有纖維或微小固體顆粒的懸濁液。配合電動執行器可以實現遠程閥門流量開度控制，在無電源情況下也可以手動進行操作。具有額定流量系數大，可調比大，密封效果好，調節性能靈敏，體積小，可豎臥安裝等優點。適用于控制氣體，蒸氣和液體等介質。尤其是適用于控制纖維性和有微小固體顆粒的懸濁液介質的理想產品。
二、VQ940F/H電動V型球閥技術參數：
|
公稱通徑DN(mm)
|
25～400
|
|
公稱壓力PN(MPa)
|
1.6～6.4
|
|
公稱壓力Ps(MPa)
|
強度試驗
|
2.4～9.6
|
|
密封試驗
|
1.76～7.0
|
|
材料\代號
|
C
|
P
|
R
|
|
主要
零件
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZGOCr18Ni12Mo2Ti
|
|
球桿
|
2Cr13
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
密封圈
|
聚四氟乙烯、不銹鋼、硬質合金
|
|
填料
|
聚四氟乙烯、柔性石墨
|
|
適用
工況
|
適用介質
|
水、蒸汽油品
|
硝酸類
|
醋酸類
|
|
適用溫度
|
-28～400℃
|
-28～500℃
|
|
執行器
|
型 號
|
CH、3410R、UNIC、PSQ、HQ、DHL等系列電子式電動執行機構
|
|
連接形式
|
對夾式、法蘭式，法蘭按JB79-59標準
|
三、VQ940F/H電動V型球閥性能：
|
基本誤差
|
回差
|
死區
|
輸入信號
|
輸出信號
|
|
全行程的
≤±2%
|
全行程的
≤±2%
|
全行程的
≤0.8%
|
4～20mADC
|
4～20mADC
|
|
公稱通徑D(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
額定流量系數Cv
|
32
|
43
|
78
|
90
|
160
|
250
|
360
|
610
|
1120
|
1850
|
2950
|
3700
|
7195
|
11466
|
|
公稱壓力PN(MPa)
|
1.6、2.5、4.0、6.4
|
|
流量特性
|
近似等百分比(參見典型曲線圖)、直線特性
|
|
閥板轉角(度)
|
0°～至90°(可調)
|
|
允許泄漏量等級
|
軟密封：零泄露
硬密封：≤額定Cv×0.001%
|
軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%
|
|
動作時間(S/90度)
|
8.5～30
|
36～60
|
|
可調節比
|
250:1
|
300:1
|
四、VQ940F/H電動V型球閥外形尺寸：
|
公稱通徑
DN(mm)
|
尺 寸 (mm)
|
|
對夾
|
法蘭式
|
L
|
H1
|
H2
|
|
D
|
D
|
D1
|
D2
|
q
|
Z-Φd
|
|
25
|
64
|
110
|
85
|
65
|
14
|
4-14
|
102
|
277
|
60
|
|
40
|
82
|
145
|
110
|
85
|
16
|
4-18
|
114
|
305
|
75
|
|
50
|
100
|
160
|
125
|
110
|
16
|
4--18
|
124
|
364
|
95
|
|
65
|
120
|
180
|
145
|
120
|
18
|
4-18
|
145
|
379
|
105
|
|
80
|
131
|
195
|
160
|
135
|
20
|
8-18
|
165
|
389
|
120
|
|
100
|
158
|
215
|
180
|
155
|
20
|
8-18
|
194
|
402
|
140
|
|
125
|
180
|
245
|
210
|
185
|
22
|
8-18
|
213
|
426
|
165
|
|
150
|
216
|
280
|
240
|
210
|
24
|
8-23
|
229
|
453
|
185
|
|
200
|
268
|
335
|
295
|
265
|
26
|
12-23
|
243
|
473
|
205
|
|
250
|
326
|
405
|
355
|
320
|
30
|
12-25
|
297
|
540
|
240
|
|
300
|
460
|
460
|
410
|
3750
|
30
|
12-25
|
338
|
590
|
290
|
|
350
|
470
|
-
|
-
|
-
|
-
|
|
-
|
|
|
|
400
|
525
|
-
|
-
|
-
|
-
|
|
-
|
|
|
