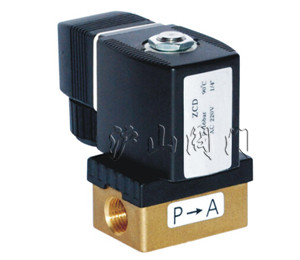

一、ZCD微型電磁閥簡介：
ZCD微型電磁閥應用于發電機組、柴油機、鍋爐燃燒器、焊接切割、測硫儀、分析儀器、醫療器械、空壓機、機械制造等行業。說明:介質含有雜質，閥前必須裝過濾器（濾網≥80目/cm2）；且無疑固或晶體現象。型號表示：BZCD-1，B：防爆；-1≤90℃；
二、ZCD微型電磁閥產品特點：
|
序號
|
特點
|
|
|
1
|
直動活塞式
|
|
2
|
零壓啟動、零泄漏
|
|
3
|
設計緊湊、精巧美觀
|
|
4
|
溫升低，無燥音
|
|
5
|
動作響應迅速、高頻率
|
|
6
|
德國工藝，出口系列，品質可靠
|
三、ZCD微型電磁閥技術參數：
|
操作方式
|
常閉
|
通電打開、斷電關閉
|
|
參數↓型號→
|
ZCD-1·ZCD-2
|
|
介質溫度
|
1型:≤90℃·2型:≤150℃
|
|
介質
|
1型
|
水、柴油、氮?dú)�、空氣、煤氣天然氣等常溫液體氣體
|
|
2型
|
熱水、熱油、熱空氣等中溫液體或汽體
|
|
通徑
|
1
|
2
|
3
|
4
|
5
|
10
|
15
|
|
連接尺寸(G)
|
1/8-1/4
|
1/4
|
1/4
|
3/8
|
1/2
|
3/4
|
|
壓力（Mpa）
|
0~4.0
|
0~1.6
|
0~0.8
|
0~0.6
|
0~0.1
|
|
功率
|
AC:15W DC:18W
|
|
電壓偏差
|
允許波動±10%
|
|
材 料
|
閥體
|
鍛壓黃銅
|
|
密封
|
1型:丁晴橡膠NBR·2型:氟橡膠FKM
|
|
環境溫度
|
-20~60℃
|
|
連接方式
|
內螺紋
|
|
電氣連接
|
接線盒電纜插座、接線方式詳見68頁圖三所示，防護等級IP68
|
|
使用電壓
|
AC220V 50Hz/60Hz、DC:24V·其余根據要求
|
|
特殊選配
|
BZCD防爆電磁閥
|
|
防爆等級:ExmI.IIT4(澆封型)、dIIBT4、dIICT5(含氫氣)
|
|
安裝提示
|
可任意安裝、優先采用線圈豎起向上
|

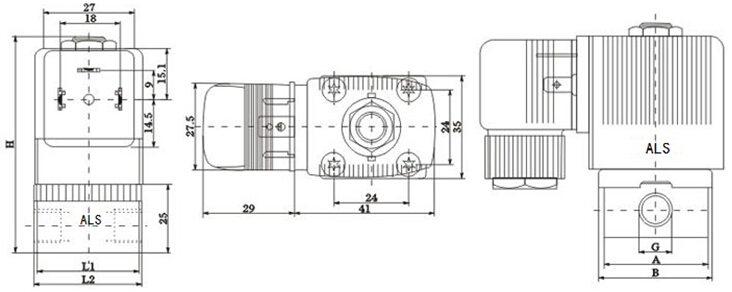

四、ZCD微型電磁閥安裝尺寸：
|
通徑
DN
|
內螺紋接
|
外形尺寸
|
|
G
|
L
|
H
|
A
|
|
1
|
1/8~1/4
|
25
|
54
|
20
|
|
32
|
68
|
32
|
|
2
|
|
56
|
|
|
32
|
67
|
32
|
|
3
|
1/4
|
46
|
|
4
|
|
5
|
|
10
|
1/4
|
50
|
85
|
27
|
|
3/8
|
|
1/2
|
|
15
|
3/4
|
61
|
105
|
35
|
