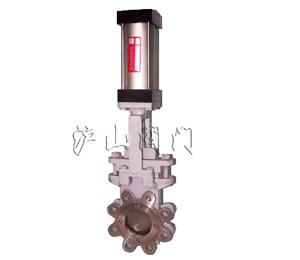

產品名稱：	氣動對夾刀形閘閥	產品型號：	PZ673
驅動方式：	氣動	連接形式：	對夾
結構形式：	平行單閘板	密封材料：	橡膠
壓力范圍：	0.6～1.0MPa	公稱通徑：	DN50-DN81200
常用材質：	碳鋼、不銹鋼	技術咨詢：	021-31007323

一、PZ673氣動對夾式刀形閘閥介紹

PZ673氣動對夾式刀形閘閥該氣動刀型閘閥是較為復雜的自動化控制儀表，由多種氣動元件及閥體組成。多用于要求快速切斷或開啟的聲場合。
雙作用：對閥門開啟和關閉的兩位式控制；
單作用：（彈簧復位）：在電路和氣路切斷或故障時，閥門自動開啟或關閉。

二、PZ673氣動對夾式刀形閘閥主要結構特點

氣動刀型閘閥由左、右閥體、U型密封圈、閘板、鋼螺母、閥桿、支架、氣缸等件組成，閥門啟閉靠氣缸動作來完成。采用對夾式結構，體積小，重量輕;完全敞開的通道，可以防止介質在閥內沉積。新研制的U型封圈，可以保證閥門的良好密封性;流阻小，安裝維修方便。 閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。



三、PZ673氣動對夾式刀形閘閥可選附件

1、 單或雙控高溫電磁閥（有24V、220V等電壓供選擇，必要時可選取防爆電磁閥）。
2、 接近開關。
3、 氣源處理三聯件（包括減壓閥、過濾器、油霧器）。
4、 電/氣動閥門定位器（調節型用）。

四、PZ673氣動對夾式刀形閘閥主要外形及連接尺寸

MPa	DN	L	D1	D2	H	n-M	MPa	DN	L	D1	D2	H	n-M
0.6	50	43	90	110	335	4-M12	1.0	50	50	100	125	335	4-M16
	65	46	110	130	363	4-M12		65	50	120	145	363	4-M16
	80	46	125	150	395	4-M16		80	50	135	160	395	4-M16
	100	52	145	170	465	4-M16		100	50	155	180	465	8-M16
	125	56	175	200	530	8-M16		125	50	185	210	530	8-M16
	150	56	200	225	630	8-M16		150	60	210	240	630	8-M20
	200	60	255	280	750	8-M16		200	60	265	295	750	8-M20
	250	68	310	335	900	12-M16		250	70	320	350	900	12-M20
	300	78	362	395	1120	12-M20		300	80	368	400	1120	12-M20
	350	78	412	445	1260	12-M20		350	90	428	460	1260	16-M20
	400	102	462	495	1450	16-M20		400	100	482	515	1450	16-M22
	450	114	518	550	1600	16-M20		450	120	532	565	1600	20-M22
	500	127	568	600	1800	16-M20		500	130	585	620	1800	20-M22
	600	154	670	705	2300	20-M22		600	140	685	725	2300	20-M27
	700	165	775	810	2500	24-M22		700	165	800	840	2500	24-M27
	800	190	880	920	2800	24-M27		800	190	898	950	2800	4-M30
	900	203	980	1020	3100	24-M27		900	203	1005	1050	3100	28-M30
	1000	216	1080	1120	3400	28-M27		1000	216	1115	1160	3400	28-M30
	1200	254	1295	1340	3600	32-M30		1200	254	1325	1380	3600	32-M36
