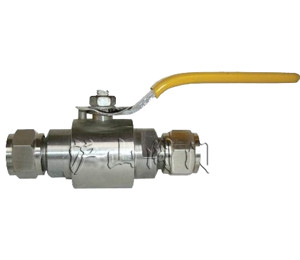

一、Q91F卡套式球閥簡介：
Q91F卡套球閥也叫做QG.Y1氣源球閥、雙卡套球閥，單卡套球閥，卡套異徑球閥，卡環式球閥，卡圈式球閥。它與鋼管連接時不需要焊接，管路安裝極其方便，有利于防火，防爆和高空作業。耐壓能力高，密封性和反復性良好。卡套式球閥適用于中、小口徑管路的各種壓力、溫度和介質下控制接通或截斷管路介質的啟閉裝置，靠介質壓力將球體壓緊在出口端閥座上，其使用壓力和通徑受到一定限制。采用90°傳動，故開關方便迅速，可以實行快速啟閉。
二、Q91F卡套球閥技術參數：
|
公稱通徑
|
Ф6-Ф14
|
|
公稱壓力
|
1.6Mpa-6.4
|
|
適用溫度
|
-20~350℃
|
|
連接方式
|
螺紋，卡套
|
|
適用介質
|
水、油、氣及某些腐蝕性液體（W、C、O）
|
|
制造材質
|
20#，201，304，316，316L等
|
|
制造標準
|
GB/T12224-1989,JB/T7747-1995
|

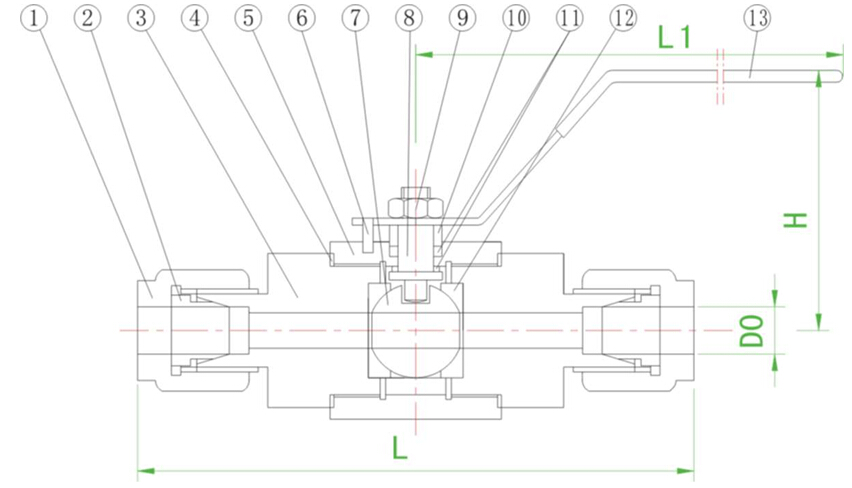

三、Q91F卡套球閥零部件材料：
|
序號
|
零件名稱
|
不銹鋼
|
碳鋼
|
|
1
|
螺帽
|
SS304 SS304L SS316 SS316L SS321
|
20# A105
|
|
2
|
雙卡組合
|
SS304 SS304L SS316 SS316L SS321
|
20# A105
|
|
3
|
閥蓋
|
SS304 SS304L SS316 SS316L SS321
|
20# A105
|
|
4
|
閥蓋墊片
|
PTFE
|
PTFE
|
|
5
|
閥體
|
SS304 SS304L SS316 SS316L SS321
|
20# A105
|
|
6
|
定位銷
|
SS304 SS304L SS316 SS316L SS321
|
20# A105
|
|
7
|
球
|
SS304 SS304L SS316 SS316L SS321
|
20# A105
|
|
8
|
閥桿
|
SS304 SS304L SS316 SS316L SS321
|
20# A105
|
|
9
|
閥桿螺母
|
SS304 SS304L SS316 SS316L SS321
|
20# A105
|
|
10
|
格南螺母
|
SS304 SS304L SS316 SS316L SS321
|
20# A105
|
|
11
|
密封填料
|
PTFE
|
PTFE
|
|
12
|
閥座
|
PTFE
|
PTFE
|
|
13
|
手柄
|
SS304 SS304L SS316 SS316L SS321
|
20# A105
|
四、Q91F卡套球閥外形尺寸：
|
規格
|
Do
|
L
|
L1
|
H
|
公稱壓力
|
|
DN3
|
Φ6
|
86
|
110
|
44
|
≤6.4MPa
|
|
DN6
|
Φ8
|
90
|
110
|
44
|
≤6.4MPa
|
|
DN10
|
Φ14
|
95
|
110
|
44
|
≤6.4MPa
|
