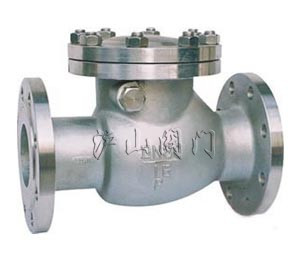

一、H44W不銹鋼旋啟式止回閥簡介：

       旋啟式止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。本類閥門在管道中一般應當水平安裝。

二、H44W不銹鋼旋啟式止回閥用途：

       旋啟式止回閥適用于公稱壓力PN1.0MPa~42.0MPa；公稱通徑DN15~1200mm；工作溫度－196~540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。主要用于石油、化工、制藥、化肥、電力等管路上。旋啟式止回閥的采用內裝搖臂旋啟式結構，閥門所有啟閉件都裝于閥體內部，不穿透閥體，除了中法蘭部位用密封墊片和密封環，整體沒有外漏點，杜絕閥門外泄的可能。旋啟式止回閥搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360度范圍內有一定的自由度，有適當微量位置補償。用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。

三、H44W不銹鋼旋啟式止回閥設計規范：

設計制造：GB/T12236

結構長度：GB/T12221

連接法蘭：GB/T9113  JB/T79  HG20592

壓力試驗：GB/T13927

四、H44W不銹鋼旋啟式止回閥性能規范:

產品型號	公稱壓力MPa	試驗壓力MPa		適用溫度℃	適用介質
		殼體試驗	密封試驗	-29~425℃	水、氣、油品等非腐蝕性介質
H44H-10C	1.0	1.5	1.1
H44H-16C	1.6	2.4	1.8
H44H-25C	2.5	3.8	2.8
H44H-40C	4.0	6.0	4.4
H44H-64C	6.4	9.6	7.0
H44H-100C	10.0	15.0	11.0

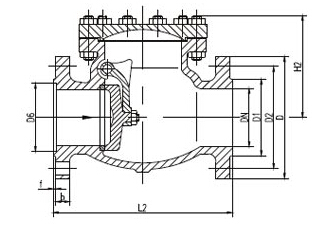

五、H44W不銹鋼旋啟式止回閥連接尺寸:（PN16法蘭連接尺寸  單位：mm）

公稱通徑DN	結構長度	法蘭外徑	螺栓孔中心圓	密封面直徑	法蘭厚度	密封面臺階高	螺栓孔數與孔徑
	L	D	D1	D2	b	f	n-￠d
50	230	160	125	100	16	3	4-18
65	290	180	145	120	18	3	4-18
80	310	195	160	135	20	3	8-18
100	350	215	180	155	20	3	8-18
125	400	245	210	185	22	3	8-18
150	480	280	240	210	24	3	8-23
200	500	335	295	265	26	3	12-23
250	550	405	355	320	30	3	12-25
300	650	460	410	375	30	4	12-25
350	750	520	470	435	34	4	16-25
400	850	580	525	485	36	4	16-30
450	950	640	585	545	40	4	20-30
500	1025	705	650	608	44	4	20-34
