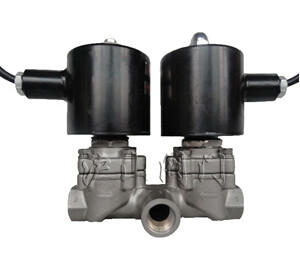

一、防爆二位三通電磁閥概述：
本系列ZCF2/351防爆二位三通電磁閥廣泛應用于軍工、航天、船舶重工、核工業、石化、電力、化學、輕工、機械、科研、干燥設備、鍋爐、給排水、空調、消防、食品醫療、清洗設備、管道介質自動化控制等領域。二位三通電磁閥具有雙線圈控制、性能穩定；專制線圈、不易燒毀；適應大口徑和高壓力的管道中。
二、防爆二位三通電磁閥主要技術參數：
|
通徑范圍
|
DN15-200
|
|
控制方式
|
常開、常閉
|
|
電源電壓
|
DC12—220V（直流電佳）、 AC24—220V
|
|
閥體材質
|
鑄鋼、黃銅、鋁、四氟乙烯、不銹鋼
|
|
適用介質
|
水、氣、油、腐蝕流體等
|
|
壓力范圍
|
02～20MPa
|
|
溫度范圍
|
-50-（+120、+200）
|
|
介質粘度
|
小于50C St(大于時需定制）
|
|
防護性能
|
防塵、防水、防爆。根據工況選擇
|
|
接線方式
|
接線座式；引線式；插頭式
|
|
連接方式
|
法蘭、焊接、內螺紋
|

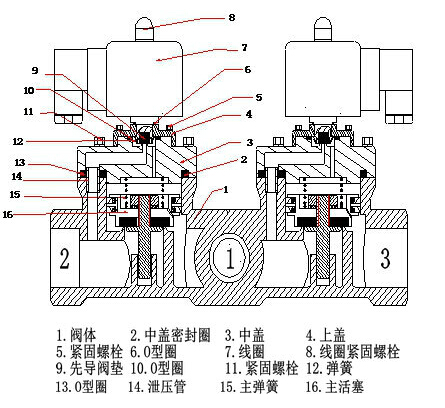

三、防爆二位三通電磁閥工作原理：
一進一出：常閉式：當線圈通電時，2通向1，1與3關閉。
當線圈斷電時，2與1關閉，1通向3。
常開式：當線圈通電時，3與1關閉，1通向2。
當線圈斷電時，3通向1、1與2關閉。
一進二出：當線圈通電時，1通向2，1與3關閉。
當線圈斷電時，1與2關閉，1通向3。
二進一出：當線圈通電時，2通向1，3與1關閉。
當線圈斷電時，2與1關閉，3通向1。
四、防爆二位三通電磁閥規格尺寸：
|
公稱通徑
|
L
|
D（mm）
|
D1（mm）
|
D2（mm）
|
D3（mm）
|
H
|
H2（mm）
|
B
|
法蘭盤標準
|
材質
|
|
DN15
|
200
|
Φ65
|
4-Φ14
|
Φ46
|
Φ89
|
135
|
150
|
55
|
4.0MPa
|
不銹鋼304/316
|
|
DN20
|
220
|
Φ75
|
4-Φ14
|
Φ56
|
Φ99
|
140
|
155
|
60
|
|
DN25
|
250
|
Φ85
|
4-Φ14
|
Φ65
|
Φ110
|
145
|
160
|
65
|
|
DN32
|
280
|
Φ100
|
4-Φ18
|
Φ76
|
Φ137
|
155
|
170
|
75
|
|
DN40
|
300
|
Φ110
|
4-Φ16
|
Φ85
|
Φ144
|
160
|
175
|
80
|
|
DN50
|
325
|
Φ125
|
4-Φ16
|
Φ100
|
Φ152
|
170
|
185
|
90
|
|
DN65
|
400
|
Φ145
|
4-Φ18
|
Φ118
|
Φ179
|
195
|
210
|
130
|
1.6MPa
|
|
DN80
|
480
|
Φ160
|
8-Φ18
|
Φ132
|
Φ194
|
220
|
235
|
145
|
|
DN100
|
560
|
Φ180
|
8-Φ18
|
Φ156
|
Φ223
|
240
|
255
|
160
|
|
DN125
|
640
|
Φ210
|
8-Φ18
|
Φ184
|
Φ248
|
250
|
265
|
160
|
|
DN150
|
900
|
Φ240
|
8-Φ22
|
Φ211
|
Φ280
|
330
|
345
|
200
|
|
DN200
|
950
|
Φ295
|
12-Φ22
|
Φ266
|
Φ340
|
350
|
365
|
200
|
注：二進一出工作原理的閥兩進口端壓力不相等時，需加止回閥。
