一、Q941F46電動襯氟球閥產品概述

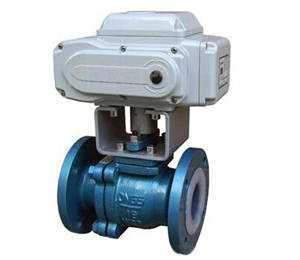

Q941F46法蘭電動襯氟球閥是由電動執行機構和直通兩分式鑄造襯氟球閥組成，由于該閥內腔及球體均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚四氟乙丙烯(簡稱F46)，故具有可靠的耐腐蝕性和密封性，執行機構能提供足夠的轉距，保證閥的可靠開、閉，并帶有自動復位的離合器，失電時可自動復位。內置閥位反饋裝置可實現閥位信號的傳遞和遠程控制。
二、Q941F46電動襯氟球閥主要零部件材料表
|
序號
|
零件名稱
|
材料名稱
|
|
Q941F46-Z
|
Q941F46-C
|
Q941F46-P
|
Q941F46-R
|
Q941F46-PL
|
Q941F46-RL
|
|
1
|
閥體/閥蓋
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
球體/閥桿
|
WCB
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
3
|
內襯材料
|
FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烴)
|
|
4
|
填料壓蓋
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
5
|
填料
|
PTFE(F4)聚四氟乙烯
|
|
6
|
螺栓
|
35
|
35
|
1Crl7Ni2
|
1Crl7Ni2
|
1Cr18Ni2
|
1Cr18Ni2
|
|
7
|
緊固螺母
|
45
|
45
|
OCrl8Ni9
|
OCrl8Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
三、Q941F46電動襯氟球閥電動執行器主要技術參數表
|
電動執行器型號
|
DSR-05
|
DSR-10
|
DSR-20
|
DSR-40
|
DSR-60
|
DSR-100
|
DSR-200
|
|
輸出力矩
|
50N.M
|
100 N.M
|
200 N.M
|
400 N.M
|
600 N.M
|
1000 N.M
|
2000 N.M
|
|
動作范圍
|
0～90°
|
|
額定電流
|
0.15A
|
0.3A
|
0.45A
|
0.7A
|
0.7A
|
0.85A
|
0.85A
|
|
絕緣電阻
|
100M/DC500V
|
|
電源
|
AC110/220/380V DC24V
|
|
電機功率
|
8W/E
|
23 W/E
|
45 W/E
|
90 W/E
|
90 W/E
|
120 W/E
|
120 W/E
|
|
選配閥門
|
15-25
|
15-65
|
80-100
|
100-125
|
125-150
|
150-200
|
200-250
|
|
執行器重量
|
2.6Kg
|
4.2 Kg
|
7.9 Kg
|
8.7 Kg
|
9 Kg
|
14.7 Kg
|
15 Kg
|
|
所配閥門壓力為1.6MPa
|
四、Q941F46電動襯氟球閥主要外形尺寸表
|
公稱通徑
DN(mm)
|
公稱壓力
PN(MPa)
|
主要尺寸
|
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
|
15
|
1.6
|
140
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
|
20
|
140
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
|
25
|
150
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
|
32
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
|
40
|
180
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
|
50
|
200
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
|
65
|
220
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
|
80
|
250
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
|
100
|
280
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
|
125
|
320
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
|
150
|
360
|
280
|
240
|
21O
|
3
|
28
|
8-φ23
|
|
200
|
457
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
|
250
|
533
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
|
300
|
610
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
|
350
|
686
|
520
|
470
|
435
|
4
|
38
|
16-φ25
|
|
400
|
762
|
580
|
525
|
485
|
4
|
40
|
16-φ30
|
