設計與制造：GB12238
結構長度：GB12221(20系列)
法蘭連接尺寸：GB4216

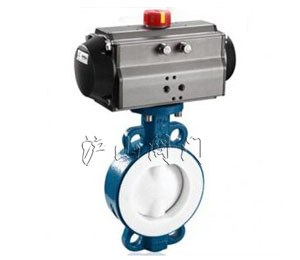

部件列表：
1、閥體
2、閥座
3、蝶板
4、閥桿
5、氣動裝置
D671J氣動對夾襯膠蝶閥附件選項
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構
D671J氣動對夾襯膠蝶閥密封結構
中線彈性密封：密封材料分橡膠和氟塑料或全襯橡膠和氟塑料，彈性閥座配高精度蝶板確保零泄漏，閥桿底、中、上部配有襯套，用于支撐和旋轉滑動，保持小磨擦力。產品重量輕，體積小，啟閉迅速。
三偏心結構密封：閥座密封材料分金屬密封和氟塑料密封。金屬密封蝶閥有彈性密封圈閥座與多層復合蝶板，三維偏心密封結構啟閉磨檫小，密封性能可靠，抗磨損耐高溫，具有自定心作用，泄漏小，使用壽命長。產品結構合理重量輕，體積小，安裝尺寸小，操作簡便，啟閉迅速。
一、D371X(半襯)、D671J、D371J/Fs(全襯)氣動對夾襯膠蝶閥用途
|
密封圈材料代號
|
適用溫度
|
適用介質
|
|
NR
|
≤85℃
|
水、空氣、酸堿類
|
|
CR
|
≤85℃
|
水、煤氣、酸堿類
|
|
NBR
|
≤100℃
|
水、油品
|
|
EPDM
|
≤120℃
|
水、蒸汽、一般酸堿類
|
|
FKM
|
≤150℃
|
水、蒸汽、強酸堿類
|
二、D371X(半襯)、D671J、D371J/Fs(全襯)氣動對夾襯膠蝶閥材料
|
閥體
|
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
|
|
蝶板
|
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
|
|
閥桿
|
碳鋼鍍鎳磷、不銹鋼
|
|
閥座密封圈
|
天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
|
|
氣動裝置
|
組合件
|
壓力等級：PN（MPa） 1.0 1.6
三、D371X(半襯)、D671J、D371J/Fs(全襯)氣動對夾襯膠蝶閥測試
襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1

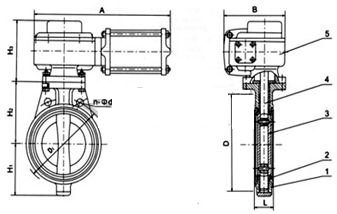

四、D371X(半襯)、D671J、D371J/Fs(全襯)氣動對夾襯膠蝶閥主要尺寸參數
|
公稱通徑DN
|
公稱壓力MPa
|
工作壓力MPs
|
L
mm
|
D
mm
|
D1
mm
|
n-Φd
mm
|
H1
mm
|
H2
mm
|
氣動裝置
|
氣源接頭
|
質量
|
|
型號
|
A
mm
|
B
mm
|
H3
mm
|
|
40
|
1.0
|
1.0
|
33
|
150
|
110
|
4-18
|
|
|
|
|
|
|
|
|
|
0
|
43
|
165
|
125
|
4-18
|
64
|
120
|
6D3A
|
210
|
70
|
120
|
M10×1
|
5.5
|
|
65
|
46
|
185
|
145
|
4-18
|
80
|
120
|
6D3A
|
210
|
70
|
120
|
M10×1
|
8
|
|
80
|
46
|
200
|
160
|
8-18
|
112
|
130
|
6D8
|
240
|
183
|
183
|
M10×1
|
11
|
|
100
|
52
|
220
|
180
|
8-18
|
90
|
145
|
6D8
|
240
|
183
|
183
|
M10×1
|
12
|
|
125
|
56
|
250
|
210
|
8-18
|
112
|
160
|
6D20
|
480
|
203
|
200
|
M10×1
|
37.5
|
|
150
|
56
|
285
|
240
|
8-22
|
132
|
175
|
6D20
|
480
|
203
|
200
|
M10×1
|
39.5
|
|
200
|
60
|
340
|
295
|
8-22
|
160
|
210
|
6D40
|
480
|
215
|
200
|
M10×1
|
49
|
|
250
|
68
|
395
|
350
|
12-22
|
206
|
235
|
6D60
|
480
|
228
|
200
|
M10×1
|
68
|
|
300
|
78
|
445
|
400
|
12-22
|
232
|
273
|
6D90
|
578
|
305
|
265
|
M10×1
|
99
|
|
350
|
78
|
505
|
460
|
16-22
|
263
|
310
|
6D130
|
612
|
318
|
268
|
M10×1
|
119
|
|
400
|
102
|
565
|
515
|
20-26
|
295
|
340
|
6D160
|
685
|
370
|
310
|
M12×1.5
|
182
|
|
450
|
114
|
615
|
565
|
20-26
|
327
|
370
|
6D300
|
1070
|
399
|
296
|
M12×1.5
|
258
|
|
500
|
127
|
670
|
620
|
20-26
|
358
|
399
|
6D300
|
1070
|
399
|
296
|
M12×1.5
|
297
|
|
550
|
140
|
730
|
675
|
20-30
|
384
|
430
|
6D500
|
1070
|
409
|
296
|
M12×1.5
|
325
|
|
600
|
154
|
780
|
725
|
20-30
|
474
|
460
|
6D500
|
1070
|
409
|
296
|
M12×1.5
|
399
|
|
700
|
165
|
895
|
840
|
24-30
|
|
|
|
|
|
|
|
|
|
800
|
190
|
1015
|
950
|
24-33
|
|
|
|
|
|
|
|
|
|
900
|
203
|
1115
|
1050
|
28-33
|
|
|
|
|
|
|
|
|
|
1000
|
216
|
1230
|
1160
|
28-36
|
|
|
|
|
|
|
|
|
